Sistemas de coroamento hidráulico
- Guia completo do sistema de correção de curvatura hidráulica CNC e compensação de deflexão na dobra de chapas metálicas
Qualidade superior do material
Compensação de deflexão dinâmica em tempo real Utilizam-se múltiplos cilindros sincronizados ao longo da mesa para aplicar compensação dinâmica. Quando conectados ao controlador CNC da prensa dobradeira, eles se ajustam automaticamente durante cada ciclo de dobra com base em perfis pré-programados ou dados em tempo real. Isso proporciona a máxima precisão e flexibilidade possíveis.
Características do sistema de rebaixamento hidráulico CNC:
Durante a fase de dobra, a curvatura correta é calculada pelo CNC e aplicada em tempo real, com base no feedback direto de sensores de pressão localizados no pistão e na mesa da prensa dobradeira. Os múltiplos cilindros hidráulicos de compensação de curvatura, localizados na estrutura inferior da mesa, permitem contrabalançar a deflexão do pistão.
Ajuste hidráulico de coroamento
Programação CNC:
- Programe o controlador com valores de compensação adequados ao material.
- Armazene perfis de compensação para diferentes materiais e espessuras.
- Configure a seleção automática de parâmetros com base nos requisitos da tarefa.
- Realizar testes sistemáticos para estabelecer curvas de compensação de referência.
Funcionalidades mais avançadas:
- Implementar algoritmos adaptativos que aprendem com os resultados da produção.
- Utilize sensores de feedback para monitorar a deflexão em tempo real.
- Integrar com sistemas de controle de qualidade para melhoria contínua.
Vantagens do abaulamento hidráulico:
- Flexibilidade: Ajuste em tempo real a partir do painel de controle.
- Velocidade: Trocas rápidas entre diferentes tipos de peças.
- Precisão: repetibilidade de ±0,0005″ versus ±0,002″ para precisão mecânica.
- Integração: Conexão perfeita com controladores CNC
Melhores aplicações do abaulamento hidráulico:
- Operações de oficina mecânica com frequentes alterações de configuração
- Grande variedade de materiais e faixas de espessura.
- Requisitos de qualidade específicos do cliente
- Ambientes de produção de alta variedade
Como a deflexão da prensa dobradeira afeta a qualidade da dobra
A deflexão da prensa dobradeira ocorre quando o pistão e a mesa da máquina flexionam sob forças de dobra, especialmente ao trabalhar com cargas pesadas em peças longas. Isso causa o "efeito canoa", o que significa que as extremidades da peça recebem mais força de dobra do que o meio, resultando em ângulos de dobra desiguais.

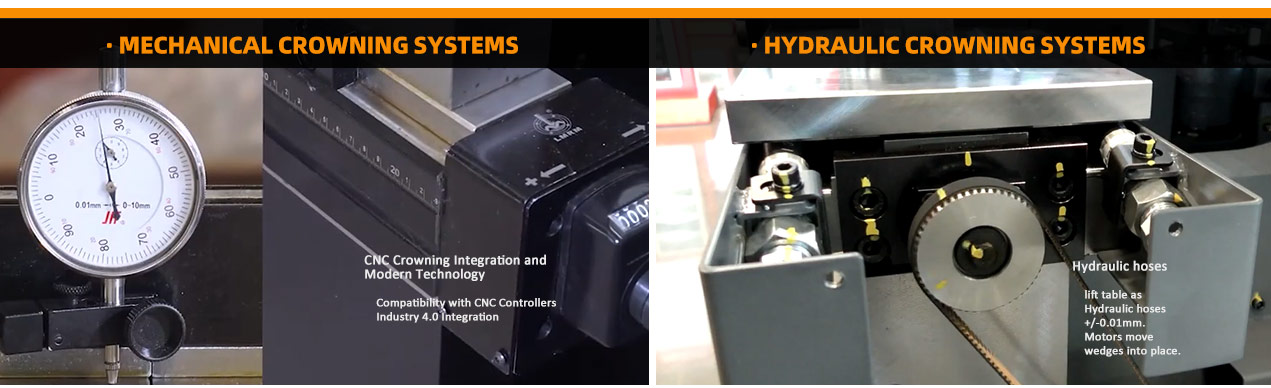

Tipos comuns
▶coroamento hidráulico

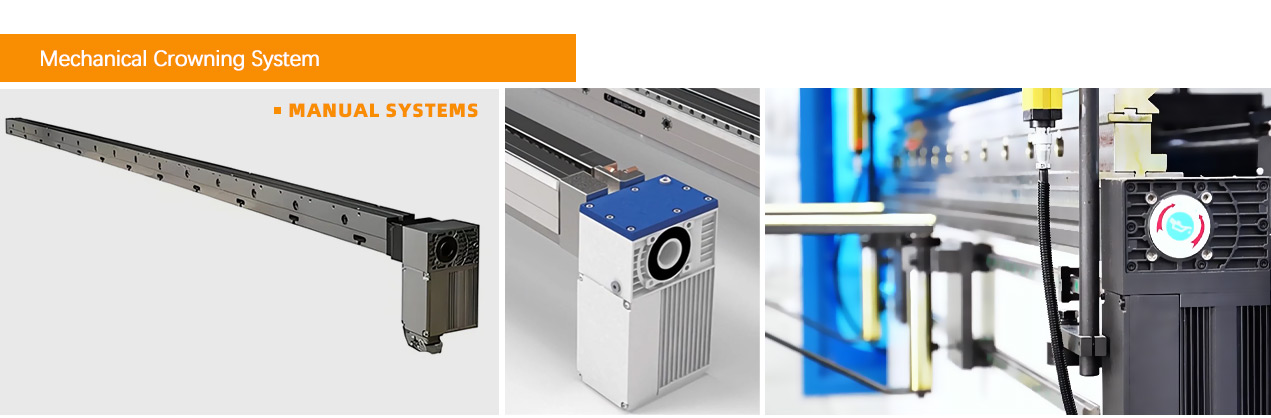

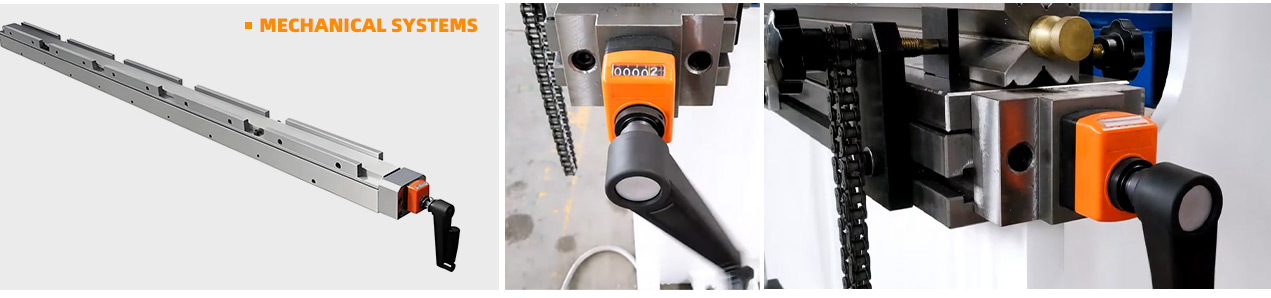

▶Coroamento mecânico

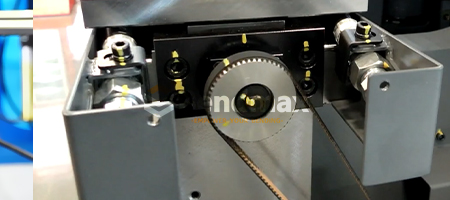

Sistemas de abaulamento hidráulico Bendmax
Existem diversos fatores que afetam a deflexão na física:
Tonelagem da máquina: Forças maiores criam uma deflexão proporcionalmente maior.
Comprimento da peça: As partes mais longas amplificam os efeitos de deflexão ao longo da linha de curvatura.
Espessura do material: Materiais mais espessos exigem maior tonelagem, aumentando a deflexão.
Rigidez da prensa dobradeira: O projeto da máquina determina a resistência à deflexão.
50551
Grampo de prensa dobradeira
Altura = 60 mm, Comprimento = 150 mm, Largura = 17 mm
Solicitar orçamentos
50903
Grampo de prensa dobradeira
Altura = 60 mm, Comprimento = 150 mm, Largura = 17 mm
Solicitar orçamentos
50905
Grampo de prensa dobradeira
Altura: 60 mm, Comprimento: 150 mm, Largura: 17 mm
Solicitar orçamentos
Soluções Bendmax para fabricação de precisão
Gama de produtosAmpla gama de ferramentas, cilindros, sistemas de fixação e de correção de curvatura, além de acessórios para prensas dobradeiras — projetados para precisão, durabilidade e compatibilidade com todas as principais marcas de máquinas.
Personalizado de acordo comFerramentas e sistemas de prensa dobradeira feitos sob medida, projetados de acordo com seus desenhos, materiais e necessidades de dobra. Personalização flexível para cada demanda de produção.
Serviço pós-venda 24 horasSuporte técnico profissional e serviço de resposta rápida disponíveis 24 horas por dia, 7 dias por semana. A Bendmax garante que sua produção funcione sem problemas com assistência pós-venda global confiável.
Cilindro de prensa dobradeiraCilindros hidráulicos potentes que garantem um movimento e força de prensa dobradeira suaves, estáveis e consistentes.
Sistema de fixaçãoSoluções de fixação de troca rápida para configurações de ferramentas de prensa dobradeira seguras, precisas e que economizam tempo.
Sistema de coroamentoSistemas de curvatura de precisão que compensam a deflexão para garantir ângulos de curvatura uniformes e qualidade.
Outros acessóriosAcessórios essenciais para prensas dobradeiras que melhoram a eficiência da configuração, o alinhamento da ferramenta e o desempenho geral da produção.
