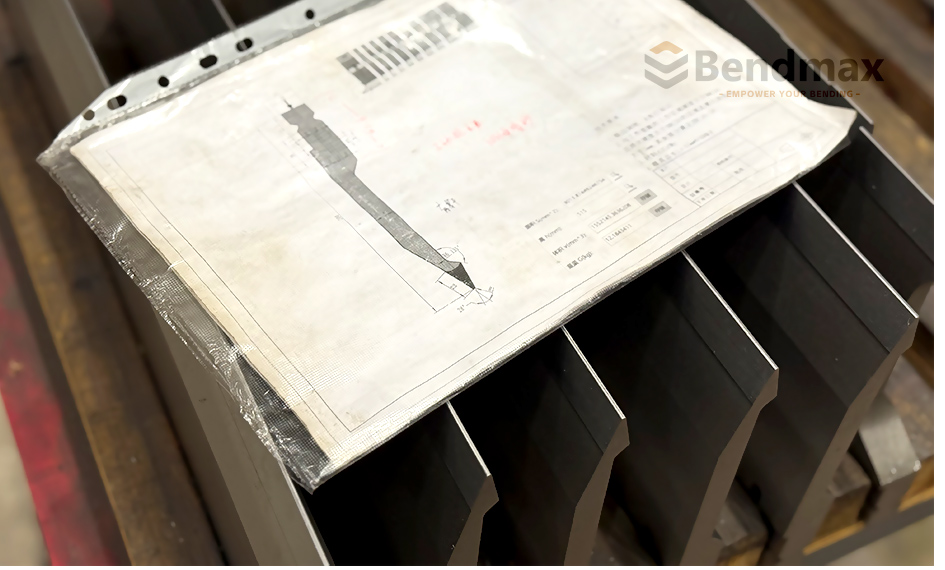

Como escolher as ferramentas certas para prensa dobradeira
Como escolher as ferramentas certas para prensa dobradeiraSolução completa para seleção de ferramentas de dobra de chapas metálicasSelecionar o correto ferramentas de prensa dobradeira É essencial para obter resultados precisos e estáveis na dobra de chapas metálicas. Mesmo com prensas dobradeiras avançadas, a seleção incorreta de ferramentas pode causar problemas sérios, como erros no ângulo de dobra, marcas na superfície, fissuras no material ou desgaste excessivo da ferramenta.Muitos fabricantes de chapas metálicas entendem o design de seus produtos, mas têm dúvidas sobre... Qual combinação de punção e matriz deve ser usada?Este guia fornece um método de seleção de ferramentas claro e prático Utilizado por engenheiros de fabricação profissionais em todo o mundo. Processo de seleção de ferramentas para prensa dobradeiraO processo de seleção de ferramentas pode ser simplificado nas seguintes etapas: 1-Determine o tipo e a espessura do material.2 - Tonelagem da Máquina e Força de Dobra3-Material da Ferramenta e Dureza da Superfície4-Selecione a abertura da matriz em V apropriada.5-Escolha a geometria de punção correta6- Confirme os requisitos de raio de curvatura.7-Verificar o comprimento mínimo do flange8-Decida entre ferramentas padrão ou personalizadas9 - Configure sistemas de eficiência e troca rápida Seguir esses passos ajuda os fabricantes a selecionar as ferramentas que garantem Ângulos de dobra precisos, redução da tensão no material e maior vida útil da ferramenta..1 - Identificar o tipo e a espessura do materialAs propriedades do material afetam significativamente o comportamento de flexão.Materiais diferentes exigem considerações de curvatura diferentes:MaterialCaracterísticas de flexãoAço macioPropriedades de flexão padrãoAço inoxidávelMaior resistência e retorno elásticoAlumínioMais macio, porém sensível a marcas superficiais. Sobre o materialFator KO fator K é um parâmetro de projeto usado para estimar o quanto uma peça de chapa metálica se deformará durante a dobra. Ele define a relação entre o eixo neutro e a espessura total da chapa. Embora seja principalmente um valor de fabricação, entender seu papel permite que os projetistas antecipem melhor as alterações dimensionais após a dobra.O fator K varia de acordo com as propriedades do material (ductilidade e resistência), o raio de curvatura interno em relação à espessura da chapa, o método de dobra e a precisão da ferramenta.Recomendações para o fator K:Aumente o fator K para materiais com maior ductilidade, como cobre e latão, para levar em consideração o alongamento.Materiais macios e curvas acentuadas tendem a empurrar o eixo neutro para mais perto da superfície interna, diminuindo o fator K.Utilize um fator K maior se os ângulos de curvatura excederem 120° para compensar o alongamento do material.Um fator K de 0,5 implica que o eixo neutro se encontra a meio caminho do material.A tabela abaixo mostra os fatores K recomendados para os materiais de chapa metálica e técnicas de dobra mais comuns.Estratégias de recuperação e compensaçãoA chapa metálica frequentemente tenta retornar à sua forma original quando a força de dobra ou punção é liberada. Isso afeta a precisão dimensional das peças e deve ser compensado durante o projeto. Os efeitos de retorno elástico dependem das propriedades do material e do raio de curvatura.Estratégias focadas no design para compensar o retorno elásticoDobre a peça ligeiramente além do necessário para que corresponda à geometria final desejada.Evite curvas acentuadas em materiais com alta elasticidade (ex.: alumínio 7075).Aumentar o raio de curvatura em metais dúcteis como o cobre minimiza a concentração de tensões.Materiais como aço inoxidável e alumínio exigem raios de curvatura maiores para reduzir o retorno elástico.Utilize materiais com menor limite de escoamento quando forem necessárias tolerâncias angulares rigorosas.Fórmula de compensação de retorno elásticoUma fórmula aproximada para estimar o ângulo de retorno elástico (Δθ):Δθ = (K x R) / TOnde:Δθ = Ângulo de retorno elástico (graus)K = Constante do material (entre 0,8 e 2,0, sendo maior para materiais mais resistentes)R = Raio de curvatura internaT = Espessura do materialTolerância por curvatura e dedução por curvaturaO projeto preciso de padrões planos depende da compreensão de como a chapa metálica se comporta durante a dobra. Dois valores-chave ajudam a calcular comprimentos desdobrados precisos:Tolerância de curvatura (BA)A tolerância de dobra é o comprimento do arco da dobra medido ao longo do eixo neutro. Ela quantifica o material que será "consumido" na dobra.Fórmula para cálculo da tolerância de curvatura:BA = A × (π / 180) × (R + K × T)Onde:A = Ângulo de curvatura (em graus)R = Raio de curvatura internaT = Espessura da chapaK = Fator KDedução de curvatura (DC)A dedução de dobra é a quantidade subtraída do comprimento total dos flanges para obter o padrão plano correto.Fórmula de Dedução de Curvatura:BD = L1 + L2 − (BA + curva interna)Onde:L = Comprimento da flangeBA = Tolerância de DobraDicas de design:Para a maioria das dobras de 90°, utilize tabelas de dobras para materiais padrão caso as fórmulas sejam muito complexas.Ao dobrar ligas de alta resistência (por exemplo, 7075, 316L), espere um diâmetro de dobramento maior devido ao retorno elástico e ao acúmulo de tensão.Alinhe sempre a direção da fibra perpendicularmente à linha de dobra para evitar rachaduras no alumínio e em aços frágeis.Mantenha a espessura da parede uniforme.A espessura da chapa metálica impacta diretamente o raio de curvatura e outros parâmetros críticos de dobra, como abertura em V, força de dobra e comprimento da aba. Compreender essa relação é crucial para garantir a qualidade e a durabilidade da dobra.Manter uma espessura de parede uniforme garante um comportamento de flexão consistente e evita problemas como deformação, empenamento ou fissuras.Dicas de design:Mantenha a espessura uniforme em toda a peça.Evite mudanças bruscas de espessura ou nervuras perto de curvas.Caso sejam necessárias alterações na espessura, projete transições graduais (no mínimo 3 vezes a espessura da chapa) ou utilize chanfros para reduzir a concentração de tensões.A espessura do material é o parâmetro chave para calcular o tamanho da abertura da matriz em V e o raio do punção. 2 -Tonelagem da máquina e força de dobraCada prensa dobradeira tem um limite máximo de tonelagem, e cada ferramenta requer uma certa quantidade de força para dobrar um determinado material. O uso de ferramentas incorretas pode danificar tanto a máquina quanto a ferramenta. Para calcular a tonelagem necessária (T) para a curvatura a ar:T = (k × S² × L) / V Onde:k = constante do material (1 para aço macio)S = espessura da chapa (mm)L = comprimento de curvatura (m)V = largura da abertura em V (mm) Consulte a tabela de tonelagem da sua máquina ou o guia do fabricante para garantir a compatibilidade. 3-Material da Ferramenta e Dureza da Superfície O material da própria ferramenta influencia sua resistência, durabilidade e precisão.Os materiais comuns incluem: 42CrMo (42CrMo4): Aço ferramenta padrão com boa tenacidade.Aço SKD11 / D2: Alta dureza e resistência ao desgaste.Aço ferramenta temperado com dureza HRC 55–60: Longa vida útil para produção em massa. Tratamentos de superfície como nitretação ou cromagem ajudam a reduzir o atrito e a prevenir a ferrugem. Investir em materiais de alta qualidade pode ter um custo inicial maior, mas resulta em economia devido à maior vida útil da ferramenta e ao desempenho consistente. 4 – Selecione a abertura correta da matriz em VO Abertura em V (V) Determina a força de flexão e o raio de curvatura interno.Uma regra amplamente utilizada na fabricação de chapas metálicas é:V = 6–10 × espessura do material (T)Para a maioria das operações de dobra de aço macio, o Regra dos 8 é comumente aplicado:V ≈ 8 × TTabela de seleção de matrizes em V recomendadasEspessura do material (T)Abertura de matriz em V recomendada1 mm6 – 8 mm2 mm12 – 16 mm3 mm18 – 24 mm4 mm24 – 32 mm6 mm48 – 60 mm8 mm64 – 80 mm Utilizar uma matriz em V incorreta pode levar a uma tonelagem excessiva, baixa precisão de dobra ou deformação do material. 5- Selecione o tipo de punção corretoO soco superior Determina o ângulo de curvatura e se ocorre interferência durante a conformação.Tipos comuns de socoSoco diretoUtilizado para dobra de chapas metálicas padrão.Soco de pescoço de gansoFornece autorização para Dobra de caixas e peças profundas.Soco agudo (30°)Usado para operações de dobra em ângulo agudo ou pré-bainha.Punção de raioUtilizado quando é necessário um raio de curvatura controlado.Selecionar a geometria correta do punção evita colisões entre a ferramenta e a peça de trabalho.Se os moldes padrão não atenderem às suas necessidades de curvatura, talvez seja necessário considerar moldes personalizados. 6-Considere os requisitos de raio de curvaturaO raio de curvatura desempenha um papel crucial na garantia da integridade estrutural e na prevenção de fissuras. Um raio muito pequeno pode sobrecarregar o material, especialmente em metais mais espessos ou menos dúcteis (como o 316L ou o 7075). Raios maiores melhoram a conformabilidade e reduzem o retorno elástico, principalmente em materiais como o aço inoxidável e o alumínio.Dicas de design:Utilize um raio interno mínimo de ≥ 1 × T para a maioria dos metais dúcteis.Para materiais mais duros, aumente para ≥ 1,5 × T para evitar rachaduras.Evite especificar curvas acentuadas ou com raio zero. Elas concentram a tensão e podem causar fissuras, principalmente em aços inoxidáveis.Se for necessário um perfil visualmente nítido, utilize usinagem posterior ou chanfro em vez de dobras acentuadas.Manter raios de curvatura consistentes em peças com múltiplas dobras simplifica as ferramentas e reduz custos.Verifique as limitações das ferramentas ao projetar curvas muito acentuadas ou geometrias complexas.Recomendações típicas do setor:MaterialRaio mínimoAço macioR ≥ TAço inoxidávelR ≥ 1,5TAlumínioR ≥ 2TCurvas: Posicionando as curvas lado a ladoDevem-se evitar dobras sucessivas, exceto quando absolutamente necessárias. Um problema comum em dobras sucessivas é a dificuldade de encaixar as peças dobradas na matriz. No entanto, quando inevitáveis, a parte intermediária deve ser mais longa que as flanges.Características em Curvas: Furos, Entalhes e AlíviosO posicionamento incorreto de elementos próximos às linhas de dobra pode levar à deformação, acúmulo de tensão ou complicações nas ferramentas. Isso inclui furos, ranhuras, extrusões e alívios de dobra. A escolha cuidadosa do espaçamento e da geometria é essencial para preservar a qualidade da peça durante a conformação.Limitações de flexão por geometriaRespeite as alturas mínimas das curvas em Z.Uma dobra em Z envolve duas dobras paralelas em direções opostas, criando um perfil em forma de Z.As dobras em Z (dobras com deslocamento) exigem uma altura mínima de degrau vertical para acomodar a ferramenta inferior durante a dobra. Essa altura depende de fatores como a espessura do material, a largura da ranhura da matriz e o processo de dobra específico utilizado, evitando colisões entre as ferramentas ou distorções do material.Dicas de design: Para facilitar a fabricação, a altura mínima da dobra em Z deve ser ≥ 2,5× a espessura da chapa (T), garantindo folga suficiente da ferramenta e integridade estrutural.Mantenha o comprimento da flange ≥ 1,5 × T para garantir o encaixe adequado da ferramenta.Evite curvas em Z muito fechadas em ligas de alta resistência, como aço inoxidável 316L ou alumínio 7075.Considere aumentar a altura do degrau além dos mínimos para tolerâncias apertadas ou superfícies com acabamento estético.Utilize as diretrizes específicas para cada material nas tabelas de referência abaixo para determinar a altura segura dos degraus.Utilizar um raio de punção menor que o valor recomendado pode causar fissuras no material durante a dobra. 7-Verifique o comprimento mínimo do flangeO comprimento da flange deve ser suficiente para que ela se apoie nos ombros da matriz durante a dobra.Uma fórmula comumente usada é:Comprimento mínimo da flange ≈ 0,77 × abertura da matriz em VExemplo:Se V = 20 mmFlange mínima ≈ 15 mmSe a aba for muito curta, a chapa pode deslizar para dentro da abertura da matriz e causar dobras imprecisas. 8-Decida entre ferramentas padrão e especiaisA maioria das aplicações de dobra pode ser concluída usando ferramentas padrão para prensa dobradeira, como:socos retossocos de pescoço de gansomatrizes V padrãomatrizes multi-VNo entanto, peças complexas podem exigir ferramentas personalizadas, incluindo:ferramentas de bainhaferramentas de dobra deslocadasferramentas de ondulaçãoferramentas de relevoFerramentas personalizadas permitem que os fabricantes produzam geometrias complexas com mais eficiência. 9 - Configure sistemas de eficiência e troca rápidaNo competitivo mundo da manufatura atual, o tempo de inatividade é caro. Sistemas de troca rápida de ferramentas para prensas dobradeiras — como WILA ou Rolleri — permitem que os operadores troquem as ferramentas em minutos, em vez de horas. Benefícios das ferramentas de troca rápida:Tempo de configuração mais rápidoRedução da fadiga do operadorMaior precisão através do autoalinhamentoIdeal para produção de pequenos lotes e alta variedade. Se a sua oficina realiza trocas frequentes de ferramentas, a atualização para um sistema de fixação rápida com retificação de precisão melhorará drasticamente a produtividade e a eficiência. Problemas comuns causados por ferramentas incorretasA seleção inadequada de ferramentas frequentemente leva a problemas de produção, tais como:ângulos de curvatura inconsistentesarranhões superficiais em aço inoxidávelforça de flexão excessivadesgaste prematuro da ferramentadificuldade em formar formas complexasA seleção das ferramentas corretas ajuda a eliminar esses problemas e garante uma qualidade de produção estável. Por que a seleção de ferramentas profissionais é importanteA seleção incorreta de ferramentas pode levar a diversos problemas de produção:ângulos de curvatura imprecisosrachaduras no materialarranhões superficiais em aço inoxidávelrequisitos de tonelagem excessivavida útil das ferramentas reduzidaA utilização de um método estruturado de seleção de ferramentas permite aos fabricantes manter Qualidade de produção consistente e redução do tempo de inatividade.. Calculadora de Seleção de Ferramentas para Prensa DobradeiraGuia de Cálculo Rápido para Seleção de Punções e MatrizesA seleção das ferramentas corretas para prensa dobradeira pode ser simplificada com o uso de diversas fórmulas de engenharia amplamente aceitas. Essas regras permitem que operadores e engenheiros estimem rapidamente a configuração ideal das ferramentas para a maioria das aplicações de dobra de chapas metálicas.A seguir estão os métodos de cálculo mais comumente usados na indústria de fabricação de chapas metálicas. 1. Cálculo da abertura da matriz em VO recomendado Abertura em V (V) geralmente é determinado com base na espessura do material.Regra da IndústriaV = 6 – 10 × Espessura do Material (T)Para a maioria das aplicações de curvatura de aço macio, a regra comumente utilizada é:V ≈ 8 × TExemploEspessura do material = 3 mmAbertura de matriz recomendada:V ≈ 3 × 8 = 24 mmMatriz recomendada:matriz V24 2. Cálculo do Comprimento Mínimo do FlangeA aba deve ser longa o suficiente para se apoiar nos ombros da matriz durante a dobra.Fórmula de CálculoComprimento mínimo do flange ≈ 0,77 × VExemploSe V = 24 mmComprimento mínimo do flange:0,77 × 24 ≈ 18,5 mmIsso significa que o flange deve ser pelo menos 18–19 mm para uma flexão estável. 3. Estimativa da Força de Flexão (Tonelagem)A força de flexão aproximada necessária pode ser estimada usando a seguinte fórmula simplificada.Fórmula de tonelagemTonelagem (kN/m) = 1,42 × σ × T² / VOnde:σ = resistência à tração do materialT = espessura da folhaV = abertura de matrizRegra simplificada (aço macio)Para curvatura de aço macio:Tonelagem aproximada ≈ 8 × T² (por metro)Exemplo:Aço de 3 mm8 × 3² = 72 toneladas por metro 4. Raio de Punção RecomendadoO raio de punção deve ser selecionado com base no tipo e na espessura do material.MaterialRaio recomendadoAço macioR ≈ 1 × TAço inoxidávelR ≈ 1,5 × TAlumínioR ≈ 2 × T Usar um raio de punção muito pequeno pode causar fissuração do material durante a flexão. 5. Ângulos de Punção PadrãoOs punções para prensa dobradeira são normalmente produzidos em ângulos padrão para permitir a compensação adequada do retorno elástico.Os ângulos de soco mais comuns incluem:soco de 30° – preparação para dobras e bainhas agudassoco de 60° – curvatura em ângulo médiosoco de 85° – aplicações especiaissoco de 88° – dobra de ar padrão de 90°O Punção de 88° + matriz de 78° A combinação é amplamente considerada o padrão da indústria para dobras de 90°. Exemplo de seleção completa de ferramentasEspecificação da peça:Material: Aço macioGrossura: 4 mmCurvatura necessária: 90°Configuração de ferramentas recomendada:Soco: Punção de 88° com raio R4Morrer: Matriz V32 (8 × espessura)Método de dobra: dobra de arEssa combinação proporciona um ângulo de curvatura estável e uma força de conformação equilibrada.Suporte de Engenharia da BendmaxEmbora essas fórmulas forneçam uma estimativa rápida, peças complexas geralmente exigem análise profissional de ferramentas.Os engenheiros da Bendmax podem auxiliar os clientes das seguintes maneiras:Analisando desenhos de peçasRecomendações de combinações de punção e matrizProjetando soluções de ferramentas personalizadas para aplicações de dobra complexas.Isso garante um desempenho de dobra confiável e maior eficiência de produção. Perguntas frequentes – Seleção de ferramentas para prensa dobradeiraQual é o tamanho de matriz em V mais comum para dobra de chapas metálicas?A regra mais comum é V = 8 × espessura do material, frequentemente referido como o Regra dos 8.Por que a maioria dos socos usa um ângulo de 88°?Um soco de 88° Permite compensar o retorno elástico do material e ajuda a obter precisão. ângulos de curvatura de 90°.Quando devo usar um furador de pescoço de ganso?Os punções de pescoço de ganso são usados ao dobrar formas de caixa ou perfis profundos, onde um punção reto interferiria com a peça de trabalho.Um único conjunto de ferramentas consegue dobrar chapas de diferentes espessuras?Sim. Matrizes Multi-V Permitir que os operadores selecionem diferentes aberturas em V para várias espessuras de material. Precisa de ajuda para selecionar as ferramentas da sua prensa dobradeira?Se você não tiver certeza de qual configuração de ferramentas é a melhor para sua aplicação, os engenheiros da Bendmax podem ajudar a analisar seus desenhos de peças e recomendar a opção mais adequada. solução de ferramentas para prensa dobradeira.
