Tipos de ferramentas de aplainamento e rebaixo para prensas dobradeiras: um guia completo

Na fabricação de chapas metálicas, operações de bainha e alisamento São amplamente utilizados para melhorar a resistência, a segurança e a aparência das peças. Esses processos são essenciais em indústrias como a automotiva, a de painéis elétricos, a de eletrodomésticos e a de móveis metálicos.

Selecionar o correto Ferramentas para dobra em prensa dobradeira: bainha e aplainamento É fundamental para alcançar resultados consistentes, evitar danos à superfície e melhorar a eficiência da produção. Diferentes tipos de ferramentas são projetados para atender a espessuras de material, volumes de produção e requisitos de qualidade de superfície específicos.

Este guia apresenta os tipos mais comuns de ferramentas de aplainamento e bainha, explica seus princípios de funcionamento, vantagens e aplicações, e ajuda os fabricantes a escolher a solução de ferramentas adequada.

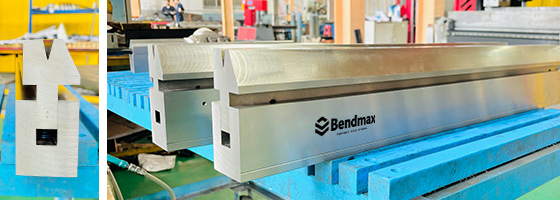

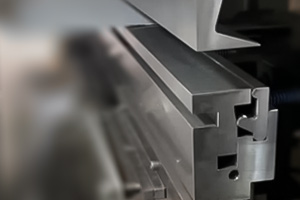

1. O que é o achatamento e a bainha na dobra de chapas metálicas?

Bainha É um processo de dobra no qual a borda de uma peça de chapa metálica é dobrada sobre si mesma. O estágio final da dobra é chamado de bainha. achatamento, onde a borda dobrada é pressionada para ficar plana, criando uma borda lisa e reforçada.

Por que fazer bainhas é importante

A bainha é amplamente utilizada porque:

• Melhora a resistência das bordas
• Elimina arestas afiadas
• Aumenta a segurança do produto
• Melhora a qualidade da aparência.
• Aumenta a rigidez estrutural

Tipos comuns de bainha

• Bainha aberta – Um pequeno espaço permanece entre as camadas
• Bainha fechada – Totalmente achatado
• Bainha em forma de lágrima – Usado para evitar rachaduras
• Bainha enrolada – Bainha arredondada

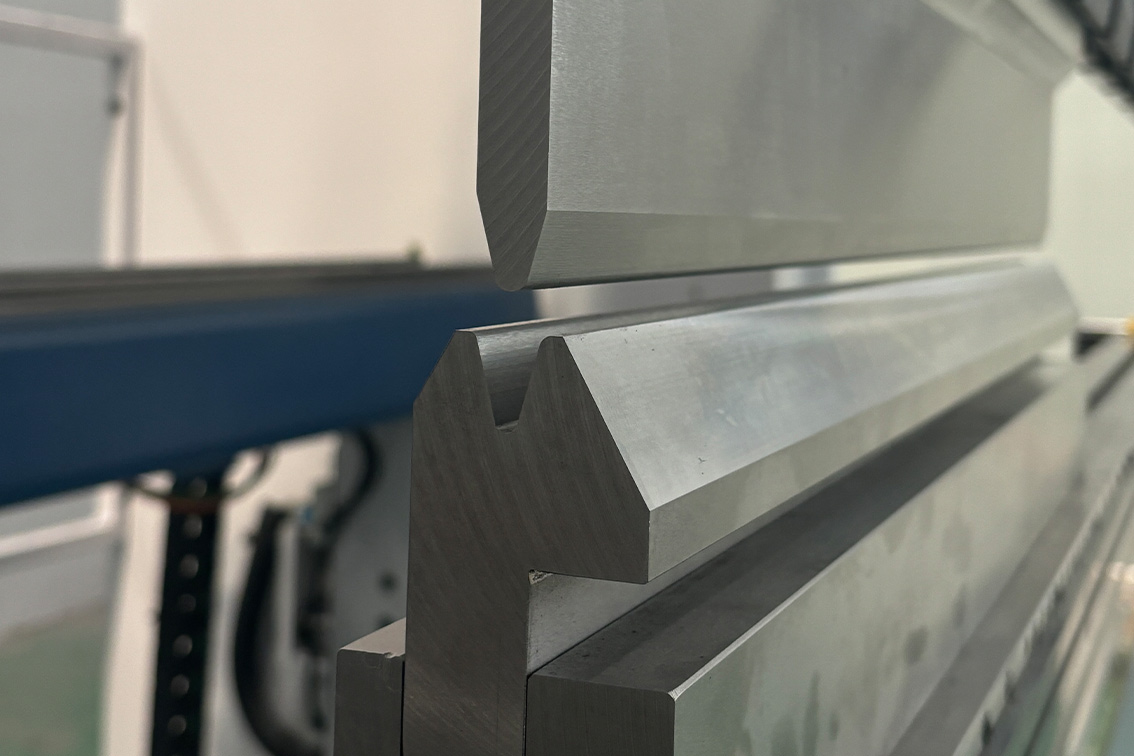

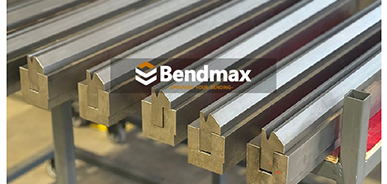

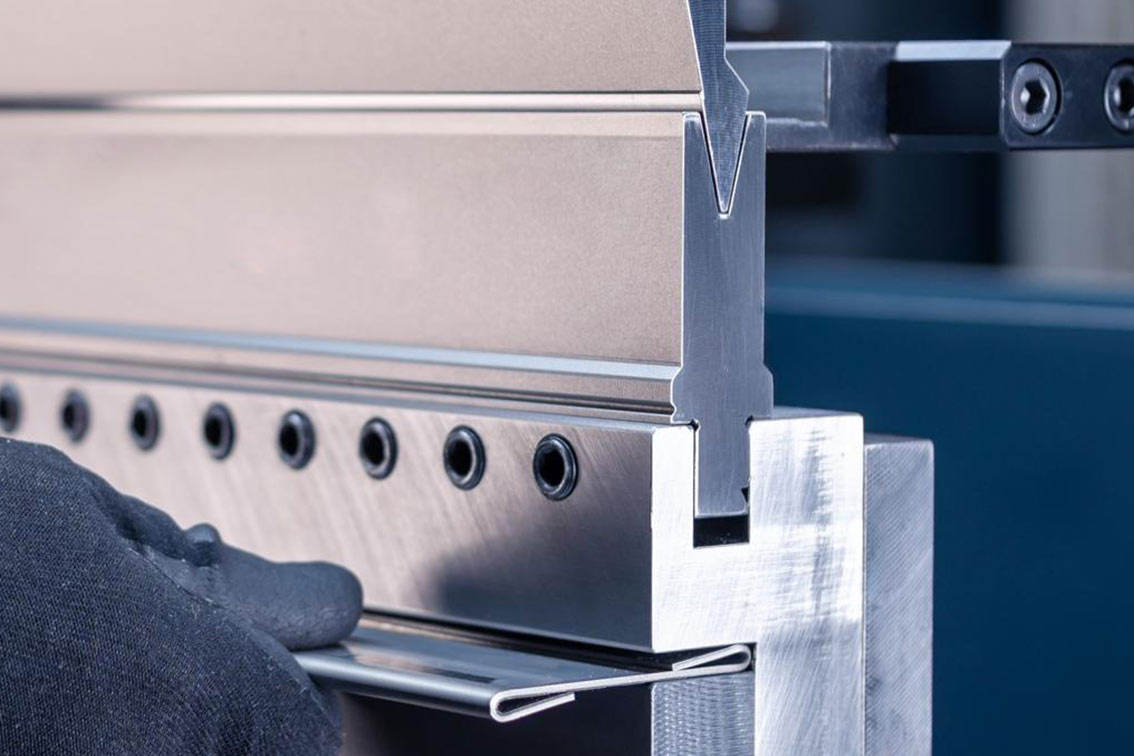

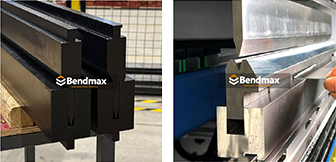

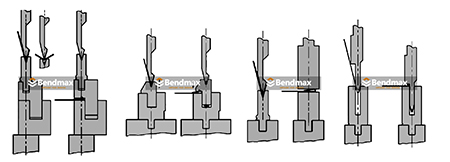

1/ Ferramenta padrão de bainha em duas etapas

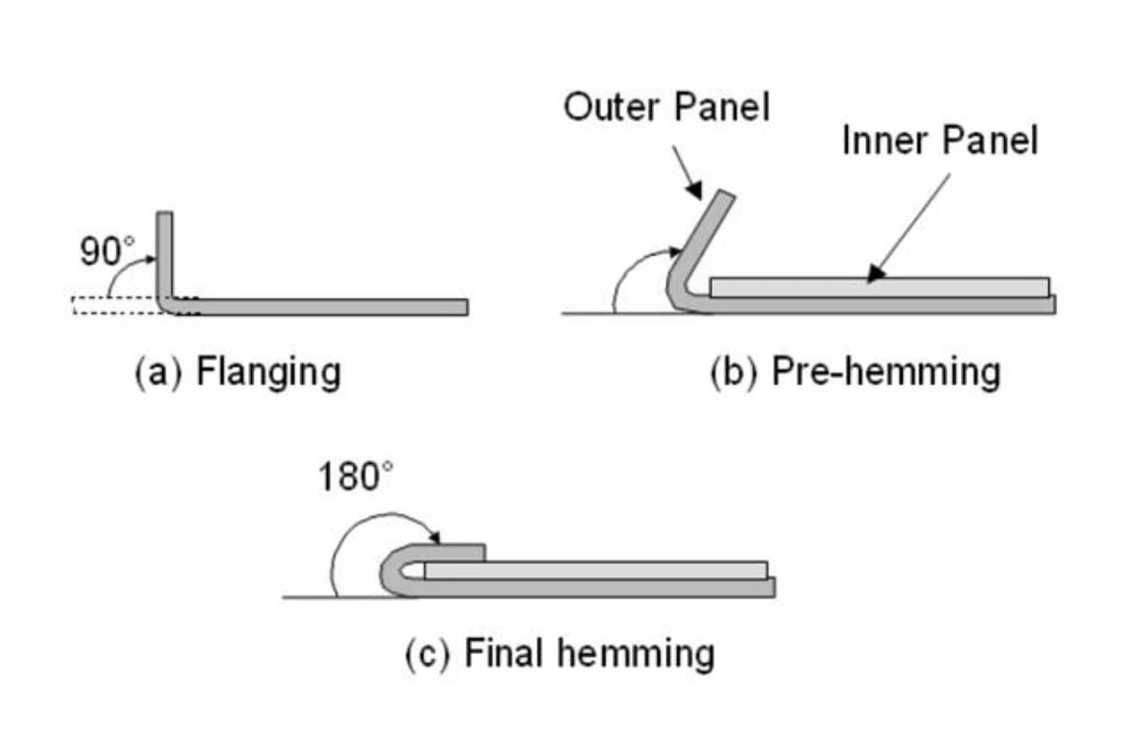

Princípio de funcionamento: A bainha padrão geralmente é realizada em dois passos:

• Etapa 1 – Pré-dobra: A chapa metálica é dobrada em um ângulo de aproximadamente 30° a 45°.

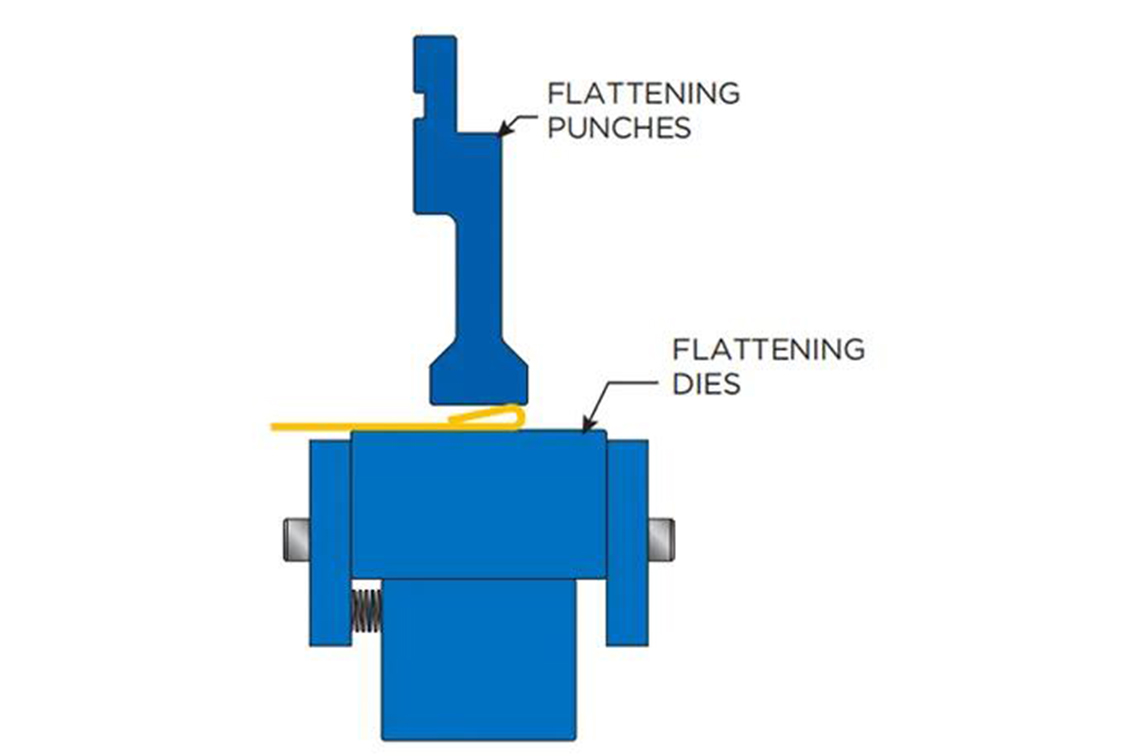

• Etapa 2 – Achatamento: Utiliza-se um punção e uma matriz de achatamento para passar a bainha ao chão.

Vantagens:

• Método mais amplamente utilizado
• Ferramentas com boa relação custo-benefício
• Fácil de operar
• Adequado para diversos materiais
• Resultados estáveis ​​e confiáveis

Aplicações típicas:

• Armários elétricos
• Caixas metálicas
• Painéis de mobiliário
• Caixas de eletrodomésticos

2/ Ângulo Agudo + Ferramenta de Aplanamento

Princípio de funcionamento: Um soco agudo É utilizado para criar um ângulo de pré-dobra acentuado antes do achatamento. Isso melhora a precisão da bainha e reduz a deformação do material.

Vantagens:

• Maior precisão
• Melhor controle do ângulo de curvatura
• Adequado para materiais finos
• Reduz o risco de rachaduras

Materiais típicos:

• Aço inoxidável
• Aço galvanizado
• Alumínio
• Aço laminado a frio

3/ Ferramenta de Bainha em Uma Etapa

A ferramenta de bainha de uma só etapa é concluída. Pré-curvatura e achatamento em um único movimento.

Vantagens:

• Eficiência extremamente alta
• Ideal para produção em massa.
• Adequado para linhas automatizadas
• Reduz o tempo de ciclo

Indústrias típicas:

• Fabricação automotiva
• Eletrodomésticos
• Linhas de produção em larga escala

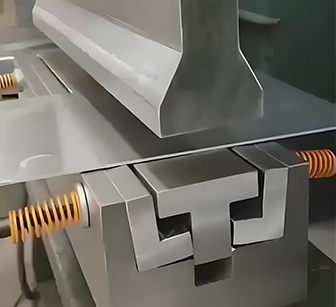

4/ Ferramentas de bainha com mola

As ferramentas com mola incluem molas internas que ajuste automático de pressão durante o nivelamento.

Vantagens:

• Compensa a variação de espessura
• Melhora a consistência
• Produz bainhas uniformes
• Adequado para peças de precisão

Aplicações:

• Painéis automotivos
• peças de chapa metálica de precisão
• Componentes decorativos

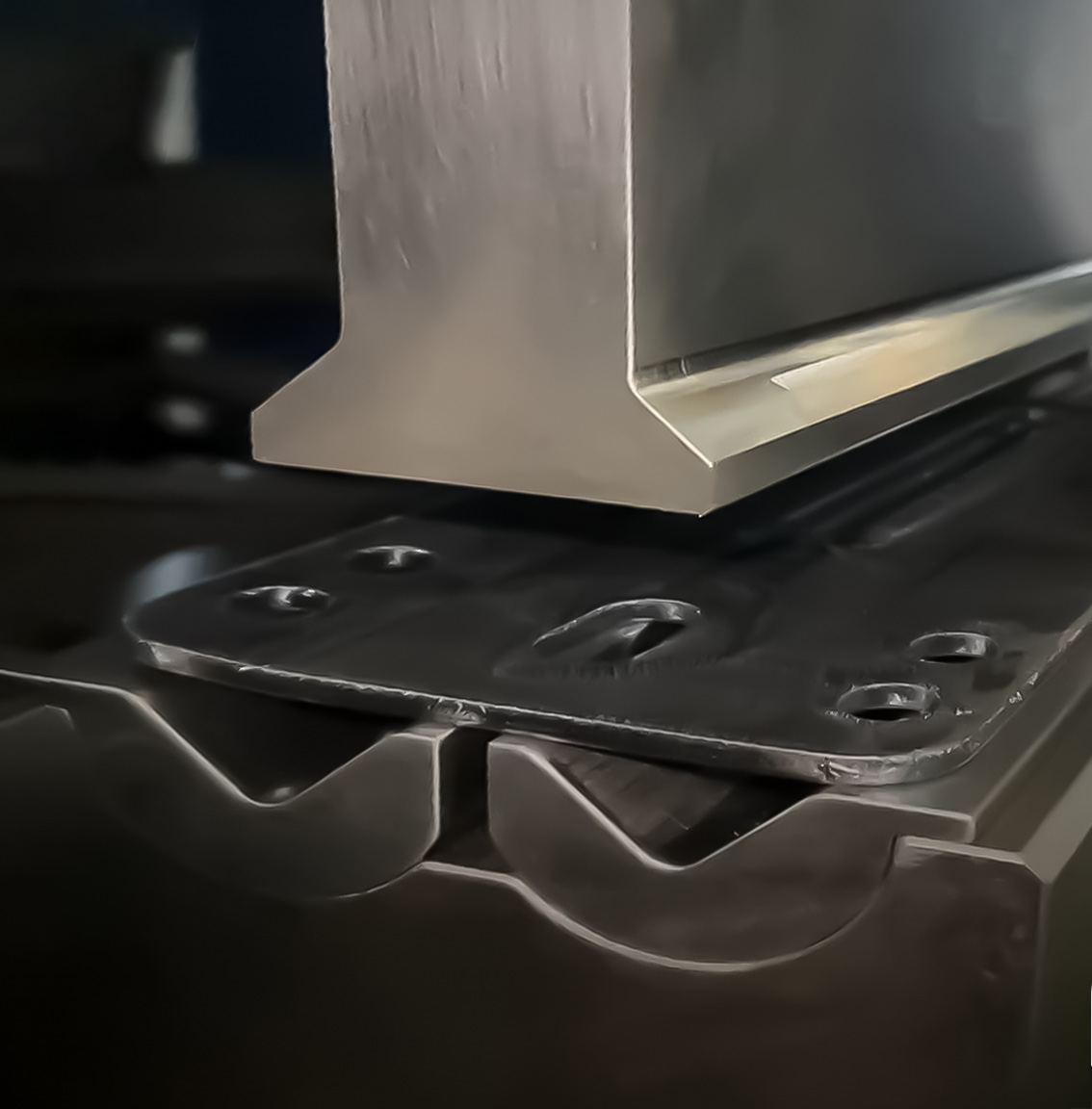

5/ Ferramentas de bainha sem marcas

As ferramentas que não deixam marcas utilizam rolos, inserções de nylon ou inserções de PU para evitar danos à superfície.

Vantagens:

• Previne arranhões.
• Melhora a qualidade da superfície
• Reduz o trabalho de acabamento
• Ideal para peças visíveis

Materiais típicos:

• Aço inoxidável
• Alumínio
• Folhas revestidas
• Painéis decorativos

2. Como escolher a ferramenta de bainha adequada

O tipo de material a ser dobrado desempenha um papel fundamental na seleção das ferramentas. Materiais diferentes comportam-se de maneira distinta durante as operações de aplainamento e dobra.

1/ Considerações comuns sobre materiais

Aço macio (CRS)
O aço macio é um dos materiais mais fáceis de dobrar. Ferramentas padrão de dobra em duas etapas geralmente são suficientes para a maioria das aplicações.

Aço inoxidável
O aço inoxidável possui maior resistência e menor ductilidade, o que o torna mais propenso a rachaduras durante o aplainamento. Neste caso:

• Recomenda-se o uso de ferramentas de pré-dobra precisas.
• Pode ser necessário um raio de curvatura interno maior.
• Ferramentas de bainha com mola melhoram os resultados.

Alumínio
O alumínio é mais macio, mas mais sensível a danos superficiais. Para chapas de alumínio:

• Recomenda-se o uso de ferramentas de bainha que não deixem marcas.
• Matrizes com rolos ou inserções de nylon ajudam a evitar arranhões.

Materiais galvanizados ou revestidos
A proteção da superfície é fundamental. O uso de matrizes de aço padrão pode causar arranhões.

• Ferramentas de bainha sem marcas
• Matrizes de achatamento protegidas com PU ou nylon

2/ Espessura da Folha

A espessura da chapa é um dos parâmetros mais importantes na seleção de ferramentas de aplainamento. Diferentes tipos de ferramentas são adequados para diferentes faixas de espessura.

Folha fina (0,5–1,5 mm)
Materiais finos exigem controle preciso para evitar rugas ou rachaduras. Ferramentas recomendadas:

• Ângulo agudo + ferramenta de aplainamento
• Ferramentas padrão de bainha em duas etapas

Espessura média (1,5–3,0 mm)
Essa faixa de espessura é comum em painéis elétricos, móveis metálicos e gabinetes de equipamentos. Ferramentas recomendadas:

• Ferramentas de aplainamento padrão
• Ferramentas de bainha com mola

Chapa espessa (>3,0 mm)
É necessária força de flexão adicional, e a resistência das ferramentas torna-se crucial. Ferramentas recomendadas:

• Ferramentas de aplainamento para serviço pesado
• Matrizes de aço-liga de alta resistência

3/ Requisitos do tipo de bainha

Bainha aberta
Deixa uma pequena folga interna, requer menos força e é mais fácil de produzir. Adequado para componentes estruturais e peças não visíveis.

Bainha fechada
Totalmente plana, requer maior precisão e ferramentas mais sofisticadas. Adequada para peças decorativas e bordas visíveis.

Bainha em forma de lágrima
Utilizado quando o risco de fissuras é alto. Recomendado para aço inoxidável e materiais espessos.

4/ Requisitos de Qualidade da Superfície

A qualidade da superfície é uma preocupação fundamental. As ferramentas de aplainamento padrão podem deixar marcas, arranhões ou linhas de pressão na superfície. Se a aparência da superfície for crítica, Ferramentas de bainha sem marcas (Com roletes, inserções de nylon ou proteção de PU) é altamente recomendado para:

• Painéis de aço inoxidável
• Peças decorativas de alumínio
• Componentes externos do aparelho
• Painéis do elevador

5/ Volume de Produção

• Baixo volume: Ferramentas padrão para bainha em duas etapas (menor custo inicial, flexíveis).
• Volume médio: Ferramentas de bainha com mola (Desempenho mais estável, repetibilidade aprimorada).
• Alto volume: Ferramenta de bainha em uma única etapa (Alta eficiência, ideal para automação automotiva e de eletrodomésticos).

6/ Compatibilidade com prensas dobradeiras

Nem todos os sistemas de ferramentas são intercambiáveis. Os sistemas de ferramentas comuns incluem: Sistema Wila, Sistema Trumpf, Sistema Amada e Sistema LVD.

Por exemplo, se estiver usando uma prensa dobradeira do tipo Wila, ferramentas compatíveis como... Punção de achatamento nº 19.041 e Matriz de achatamento NO.29.384 Garante um posicionamento preciso e resultados de dobra confiáveis.

7/ Material e dureza das ferramentas

A durabilidade das ferramentas depende muito da qualidade do material e do tratamento térmico. Ferramentas de aplainamento de alta qualidade são normalmente feitas de 42CrMo com uma faixa de dureza de HRC 54–60Isso proporciona maior vida útil, melhor resistência ao desgaste e desempenho de aplainamento estável.

8/ Equilíbrio entre custo e desempenho

A seleção de ferramentas não se resume apenas ao desempenho — a relação custo-benefício também é importante. O uso de ferramentas de aplainamento de alta qualidade pode ter um custo inicial mais elevado, mas pode reduzir significativamente as despesas de substituição a longo prazo.

3. Soluções de ferramentas recomendadas para problemas comuns de bainha

Na produção prática de chapas metálicas, selecionar a combinação correta de ferramentas costuma ser a maneira mais eficaz de solucionar defeitos de dobra.

Problema 1 — Rachaduras na bainha

• Causas: Raio de curvatura interno muito pequeno, baixa ductilidade, compressão excessiva.
• Soluções: Utilize um punção de pré-dobra preciso, aumente o raio de curvatura e aplique um processo em duas etapas.

Problema 2 — Enrugamento durante o alisamento

• Causas: Material em chapa fina, suporte da matriz insuficiente, pressão irregular.
• Soluções: Utilize ferramentas de bainha com mola, aumente a superfície de apoio para o aplainamento e use matrizes mais largas.

Problema 3 — Marcas ou arranhões na superfície

• Causas: Contato direto aço-aço, superfície áspera da ferramenta, desgaste da ferramenta.
• Soluções: Utilize ferramentas de bainha sem marcas, aplique matrizes de achatamento tipo rolo e use inserções de nylon ou PU.

Problema 4 — Achatamento desigual

• Causas: Desalinhamento da ferramenta, carga irregular na prensa dobradeira, deformação da ferramenta.
• Soluções: Utilize ferramentas de aplainamento retificadas com precisão, verifique o alinhamento e calibre a prensa dobradeira regularmente.

Problema 5 — Desgaste excessivo da ferramenta

• Causas: Material de baixa qualidade, dureza insuficiente, alto atrito.

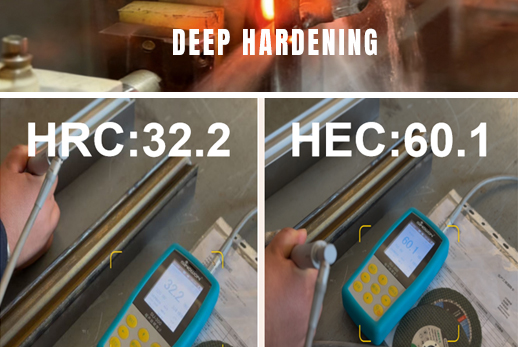

• Soluções: Utilizar aço-liga de alta resistência (HRC 54–60), matrizes com têmpera profunda e inspeção regular.

4. Dicas de manutenção de ferramentas para bainhas e aplainamento

Manutenção adequada de ferramentas de bainha e alisamento É essencial para garantir uma qualidade de dobra consistente, prolongar a vida útil das ferramentas e reduzir os custos de produção a longo prazo.

1/ Limpeza regular das superfícies das ferramentas

• Limpe as superfícies das ferramentas após cada turno de produção.
• Use panos macios ou ferramentas de limpeza não abrasivas.
• Remova imediatamente as lascas de metal e a poeira.
• Evite usar ferramentas rígidas que possam danificar as superfícies das ferramentas.

2/ Inspeção regular do desgaste da ferramenta

• Inspecione visualmente as arestas das ferramentas regularmente.
• Verifique se há rugosidade na superfície ou microfissuras.
• Meça periodicamente as dimensões críticas.
• Substitua as ferramentas quando o desgaste exceder os limites de tolerância.

3/ Práticas adequadas de lubrificação

• Aplique óleo antiferrugem durante o armazenamento.
• Utilize lubrificantes adequados ao processar materiais difíceis.
• Evite lubrificação excessiva que possa contaminar as superfícies.
• Limpe o excesso de óleo antes da operação.

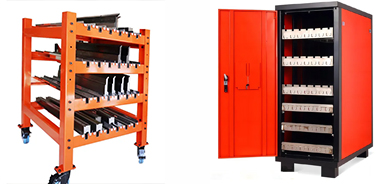

4/ Métodos corretos de armazenamento de ferramentas

• Guarde as ferramentas em armários específicos para ferramentas.
• Utilize separadores de proteção entre as ferramentas.
• Mantenha as ferramentas em ambientes secos.
• Evite empilhar ferramentas diretamente umas sobre as outras.

5/ Prevenção da sobrecarga da ferramenta

• Verifique sempre a tonelagem necessária antes da operação.
• Utilize as ferramentas dentro de sua capacidade de carga.
• Evite cargas de impacto repentinas
• Monitore regularmente as configurações de pressão da máquina.

6/ Retificação periódica e acabamento superficial

• Realize a retificação quando o desgaste se tornar perceptível.
• Manter a geometria correta após a retificação
• Utilize equipamentos de retificação profissionais.
• Verificar dimensões após o acabamento

7/ Cronograma de manutenção recomendado

• Diário: Limpe as superfícies, remova os resíduos metálicos e aplique um óleo protetor leve.
• Semanalmente: Inspecione as bordas, verifique o alinhamento e confira o acabamento da superfície.
• Mensal: Meça as dimensões, verifique a dureza e faça pequenos retoques, se necessário.

5. Por que escolher soluções profissionais em ferramentas de bainha?

Na fabricação moderna de chapas metálicas, a qualidade de ferramentas de bainha e alisamento A precisão determina diretamente a aparência final do produto, a resistência estrutural e a eficiência da produção. Escolher um fornecedor de ferramentas confiável não se resume apenas ao preço, mas também à precisão, durabilidade e estabilidade a longo prazo.

1/ A fabricação de precisão garante um desempenho estável.

As ferramentas profissionais de bainha são fabricadas utilizando aço liga de alta qualidade e processos avançados de usinagem CNC para garantir precisão e consistência dimensional.

• Alta precisão dimensional
• Desempenho de formação estável
• Qualidade de bainha consistente
• Variação de produção reduzida

2/ Material de alta qualidade e tratamento térmico

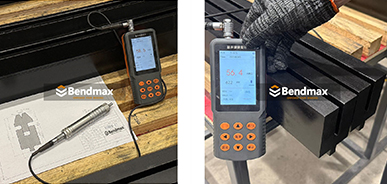

As ferramentas de rebarbação confiáveis ​​são normalmente fabricadas com aços-liga de alta resistência, como... 42CrMo e aços-ferramenta temperados. Através de tratamento térmico controlado, as ferramentas atingem um nível de dureza de HRC 54–60Isso garante:

• Excelente resistência ao desgaste
• Longa vida útil
• Resistência estável à deformação sob carga

3/ Projeto de ferramentas comprovado em aplicações

As soluções de ferramentas profissionais são projetadas com base em aplicações industriais reais, garantindo compatibilidade com processos de rebarbação padrão, requisitos de superfície sem marcas e linhas de produção de alto volume.

• Painéis de carroceria automotiva
• Invólucros elétricos
• Armários de aço inoxidável
• Eletrodomésticos
