Solução: Dobra de nervuras em um único golpe para chapa de aço de 1,2 mm usando prensa dobradeira Amada

Requisito do cliente

O cliente nos procurou com um desafio específico de curvatura envolvendo umchapa de aço fina com estrutura de nervuras, exigindo tanto eficiência quanto consistência dimensional.

Os principais requisitos do cliente incluíam:

Material:Chapa de aço,1,2 mm de espessura

Máquina: Prensa dobradeira Amada

Abertura inferior da matriz: V = 60 mm

Método de formação: Formação em um único golpe (dobra em uma única etapa)

Característica da peça:Perfil multiangular comnervura de reforço (estrutura de enrijecimento)

Expectativa de qualidade:

Ângulos de flexão estáveis

Formação limpa sem distorção

Formato consistente das costelas

Alta repetibilidade para produção em lotes



Porque a peça de trabalho inclui Geometria das nervuras e múltiplos ângulos de flexão, os punções retos padrão não eram adequados para obter a forma desejada em uma única operação.

Análise do desafio

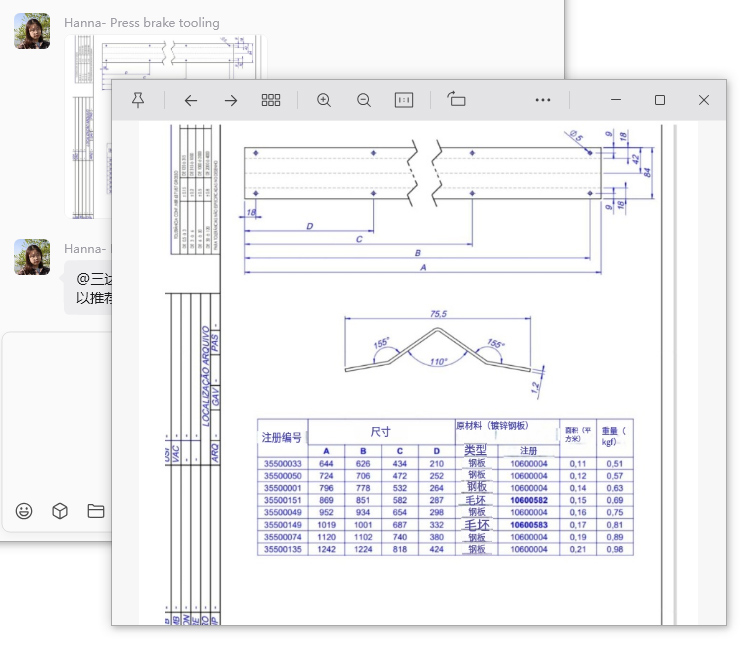

Após analisar o desenho, nossa equipe de engenharia identificou vários desafios importantes:

1. A estrutura das nervuras requer fluxo de material controlado.

A presença de um costela (elemento de reforço) Aumenta a resistência à conformação e altera o fluxo do material durante a dobra. Sem o suporte adequado das ferramentas:

• A costela pode colapsar ou deformar
• A tensão do material pode causar desvio angular
• Podem ser necessárias várias etapas de formação.

Isso reduziria a eficiência da produção e aumentaria o tempo de ciclo.

2. A conformação em uma única etapa exige correspondência precisa das ferramentas.

O cliente solicitou especificamente formação de um único golpe, significado:

• Todos os ângulos devem ser formados. em um único golpe
• A geometria da ferramenta deve corresponder precisamente ao perfil da peça.
• O retorno elástico deve ser devidamente compensado.

Isso requer ferramentas de perfil personalizado, não socos comuns.

3. Materiais finos precisam de suporte estável.

Com Aço de 1,2 mmA seleção incorreta de ferramentas pode causar:

• Rugas
• ângulos desiguais
• deformação da superfície
• Precisão reduzida das costelas

O suporte adequado dos ombros da matriz é essencial.

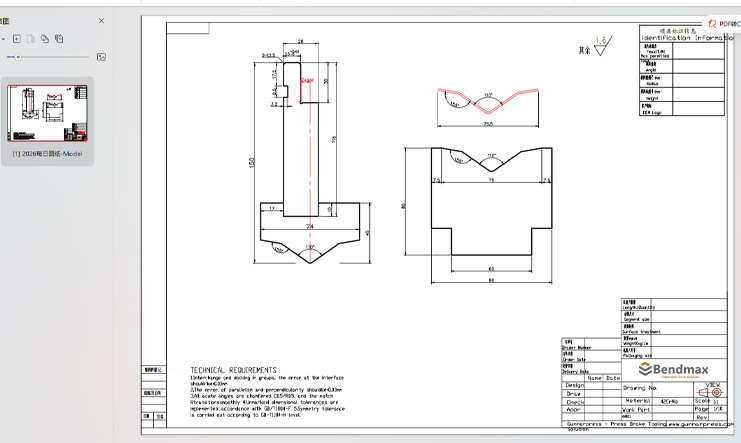

Nossa solução: Recomendação de ferramentas para curvatura de nervuras

Após avaliação técnica, nossos engenheiros recomendaram o uso de Ferramentas personalizadas para curvatura de nervuras, especificamente projetado para corresponder ao perfil mostrado no desenho.

Configuração de ferramentas recomendada:

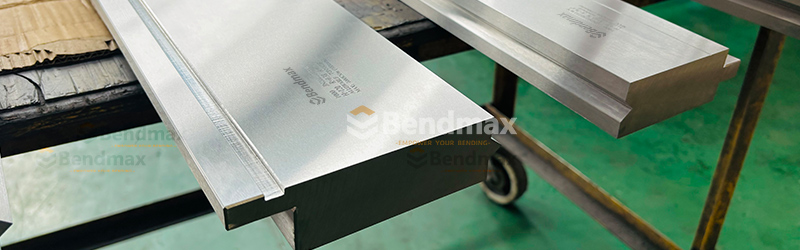

Tipo de ferramenta:Conjunto de punção e matriz para dobrar nervuras

Compatibilidade da máquina:Sistema Amada

Abertura da matriz inferior:V = 60 mm

Método de formação:Perfil de um único sucesso se formando

Apoio material:Otimizado para conformação de chapas finas

Correspondência de perfis:Geometria personalizada seguindo o formato da nervura parcial

Este projeto de ferramental permite que a nervura e os ângulos sejam formados simultaneamente em um único golpe de prensa.

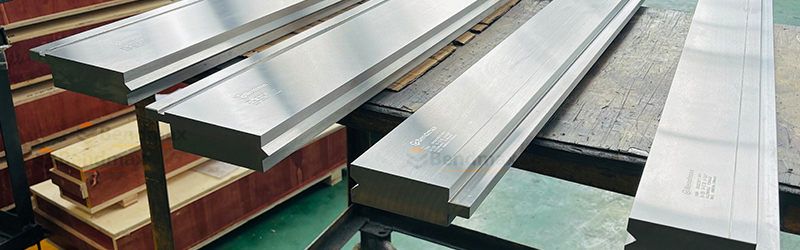

Por que as ferramentas de curvatura de nervuras foram selecionadas?

A estrutura das costelas mostrada no desenho inclui:

• Ângulos de curvatura múltiplos (155° + 110°)
• Geometria da nervura de reforço
• Espaçamento dimensional controlado

Punções padrão não conseguem controlar com precisão a deformação em tais estruturas. Ferramentas de curvatura de nervuras proporcionam:

Formação precisa das costelas

A ponta do punção, com design especial, suporta a geometria da nervura e evita o colapso durante a conformação.

Eficiência de produção em uma única etapa

Com geometria de ferramentas compatível:

• Não é necessária nenhuma formação secundária.
• Tempo de ciclo reduzido
• Maior eficiência de produção

Consistência Dimensional Aprimorada

A fabricação personalizada de ferramentas para costelas garante:

• Precisão angular estável
• altura uniforme das costelas
• Variação de retorno elástico reduzida

Resultado alcançado

Após a implementação das ferramentas de curvatura de nervuras recomendadas, o cliente obteve os seguintes resultados com sucesso:

• Operação de formação em uma única etapa concluída com sucesso.
• Estrutura de costela estável sem deformação
• Ângulos de curvatura precisos
• Melhoria da eficiência de produção
• Qualidade consistente na produção em lotes

As peças finais fabricadas atenderam aos requisitos dimensionais e funcionais do cliente.

Visão de Engenharia

Este caso demonstra que ao dobrar peças com estruturas de reforço ou de reforçoSelecionar o perfil de ferramental correto é crucial.

Para componentes que requerem:

• Características de reforço nas nervuras
• Formação multiangular
• Dobra de precisão de chapas finas
• Eficiência de formação de impacto único

Ferramentas personalizadas para curvatura de costelas é geralmente a solução mais confiável.
