Ferramentas personalizadas para prensa dobradeira em formato de U: solucionando um desafio especial de conformação

Quando uma ferramenta padrão em forma de U não é suficiente

Quando os clientes nos procuram com uma necessidade específica de dobra, sempre começo analisando atentamente o desenho da peça finalizada. O segredo não é simplesmente encontrar um punção e uma matriz que consigam dobrar o material em forma de U, mas sim compreender cada detalhe que o componente final deve reproduzir.

Essa foi a principal consideração por trás dessa solução de ferramentas personalizadas.

A peça possui uma seção transversal em forma de U com uma série de pequenas saliências distribuídas ao longo de sua base. Essas características repetidas diferenciam a aplicação da dobra convencional em U. O perfil geral e os pequenos detalhes da base devem ser formados simultaneamente, portanto, as ferramentas precisam ser projetadas de acordo com a geometria real da peça.

Em vez de adaptar uma ferramenta padrão a uma necessidade para a qual ela não foi projetada, desenvolvemos um punção superior e uma matriz inferior específicos para atender ao desenho do cliente.

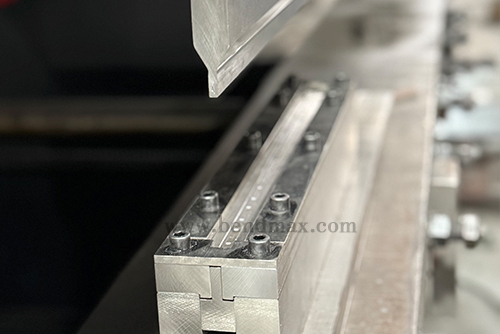

Ferramenta personalizada em forma de U BENDMAX

Projetando o punção e a matriz como um conjunto combinado

A parte mais importante deste projeto é a relação entre o punção superior e a matriz inferior.

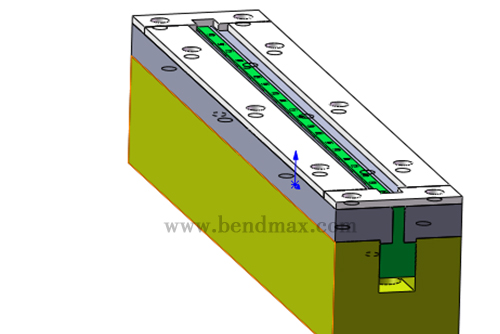

Ao longo do punção superior, pequenas projeções de conformação se repetem em posições específicas. A matriz inferior contém ranhuras correspondentes. Durante a conformação, esses perfis complementares trabalham em conjunto para criar as saliências necessárias na parte inferior do componente em forma de U.

Essa configuração exige atenção meticulosa às dimensões, ao espaçamento e ao alinhamento dos elementos repetidos. Um projeto que pareça correto em um desenho não é suficiente; os perfis superior e inferior também devem funcionar em conjunto sob as condições reais de conformação.

Ao desenvolver ferramentas especiais, dedico atenção especial a essas interfaces. O formato geral da ferramenta pode ser simples, mas os detalhes que determinam a geometria final da peça são, muitas vezes, onde reside o verdadeiro trabalho de engenharia.

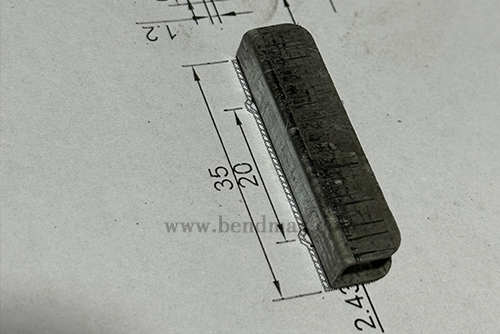

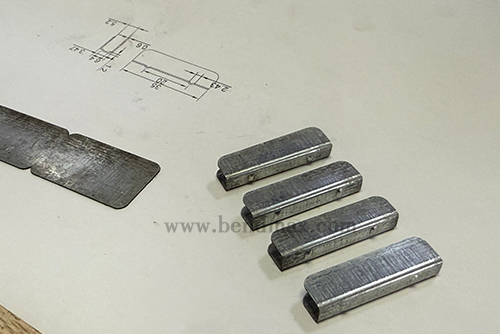

Desenho do cliente e dimensões da peça

Verificação do projeto antes da fabricação

Antes de iniciar a produção, revisamos a estrutura das ferramentas em comparação com o desenho do cliente.

O principal objetivo era verificar a correspondência entre as projeções do punção e os sulcos da matriz, bem como a geometria geral da conformação e o espaço disponível para a peça. Também consideramos a folga necessária para o material e o processo de conformação pretendidos.

Esta etapa pode ser melhor descrita como verificação do projeto de ferramentas, em vez de simulação por elementos finitos. Seu objetivo é revisar a geometria proposta e identificar possíveis conflitos de projeto antes da fabricação das ferramentas.

Para ferramentas personalizadas, esta revisão é uma etapa importante para reduzir ajustes desnecessários posteriormente. Quanto mais claramente os requisitos da peça forem traduzidos na estrutura da ferramenta, mais eficazmente o projeto poderá ser avaliado durante os testes de dobra.

Design personalizado de punções e matrizes

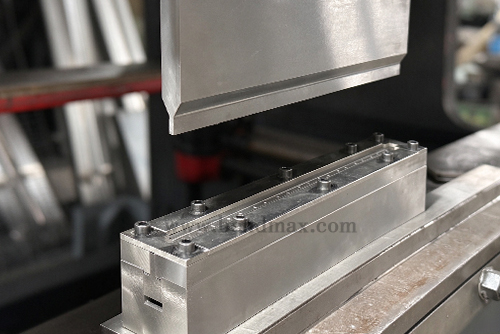

Do desenho à ferramenta final Após a revisão do projeto, o punção superior e a matriz inferior foram fabricados de acordo com os perfis especificados. Para ferramentas com características de conformação repetidas, a consistência ao longo do comprimento da ferramenta é fundamental. As projeções e ranhuras precisam seguir as dimensões e o espaçamento pretendidos, enquanto as superfícies correspondentes devem funcionar em conjunto conforme o projeto. Após a fabricação, as ferramentas foram verificadas antes da instalação na prensa dobradeira. Isso proporcionou a oportunidade de verificar suas dimensões e geometria de correspondência antes de avaliar o resultado da conformação. O objetivo desse processo é simples: a ferramenta finalizada deve fazer mais do que simplesmente reproduzir o projeto. Ela deve ser adequada à aplicação pretendida.

Teste de Dobra: Onde o Design Encontra a Realidade Por mais que uma ferramenta especial seja cuidadosamente projetada, seu desempenho precisa ser verificado na prática. Após a instalação das ferramentas na prensa dobradeira, o próximo passo foi avaliar o resultado da conformação. Concentramo-nos no perfil geral em forma de U e, principalmente, em verificar se as saliências repetidas na parte inferior foram formadas conforme o planejado. Os ensaios de dobra também ajudam a revelar problemas que nem sempre podem ser avaliados apenas pela geometria da ferramenta. As propriedades do material, a configuração da máquina, o alinhamento e os parâmetros de dobra podem afetar o componente final. Por isso, considero o ensaio de dobramento uma parte essencial do desenvolvimento de ferramentas personalizadas. Ele conecta o projeto às condições reais de produção e fornece uma base para quaisquer ajustes necessários.

Medindo a peça acabada

A etapa final consistiu em inspecionar o componente moldado em comparação com o desenho do cliente.

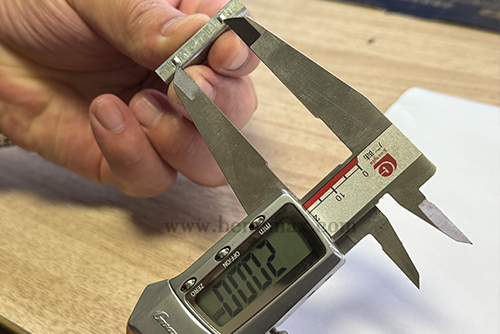

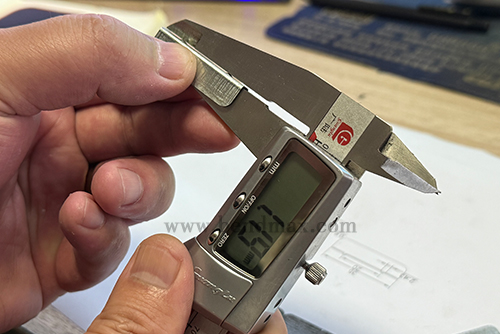

Utilizando um paquímetro digital, verificamos as dimensões relevantes e avaliamos o perfil final. Demos especial atenção à seção em forma de U e às dimensões associadas aos elementos repetidos na base.

Para mim, a inspeção dimensional não é simplesmente o último item de uma lista de verificação de produção. É o ponto em que comparamos o requisito original com o resultado real. O desenho define como a peça deve ser; a inspeção ajuda a estabelecer se o componente acabado atende aos requisitos acordados.

A decisão de aceitação deve ser baseada nas dimensões, tolerâncias e critérios de inspeção especificados, e não apenas na aparência.

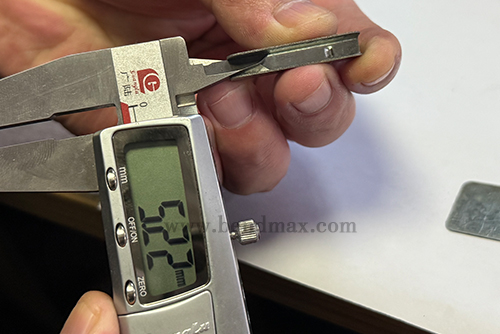

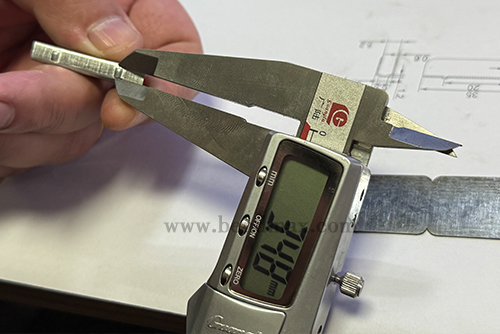

Paquímetro digital medindo uma dimensão crítica de uma peça metálica personalizada.

O que esta solução demonstra

Analisando esta aplicação, a principal lição é que os requisitos especiais de curvatura devem ser abordados a partir da peça acabada, em sentido inverso.

Um componente em forma de U com saliências repetidas na parte inferior exige mais do que um ângulo de curvatura adequado. Suas ferramentas devem reproduzir o perfil geral e os detalhes de conformação local por meio de uma estrutura coordenada de punção e matriz.

Para nós, o trabalho envolveu compreender o desenho, projetar os perfis correspondentes, verificar a estrutura das ferramentas, fabricar as ferramentas e verificar o componente acabado por meio de ensaios de dobra e inspeção dimensional. Cada etapa serviu ao mesmo propósito: conectar os requisitos da peça do cliente com uma solução de ferramental viável.

Na Bendmax, essa é a nossa abordagem para ferramentas personalizadas de prensa dobradeira. Não partimos de uma ferramenta padrão esperando que ela se adapte a todas as aplicações. Começamos pela peça de trabalho, identificamos os desafios de conformação e desenvolvemos a ferramenta com base nos requisitos que realmente importam.

Possui um componente com um perfil especial ou características de conformação repetidas? Envie-nos o desenho da peça, o tipo de material, a espessura, as dimensões críticas e o modelo da prensa dobradeira. Podemos analisar a aplicação e discutir uma solução personalizada de estampagem e matriz adequada para você.
