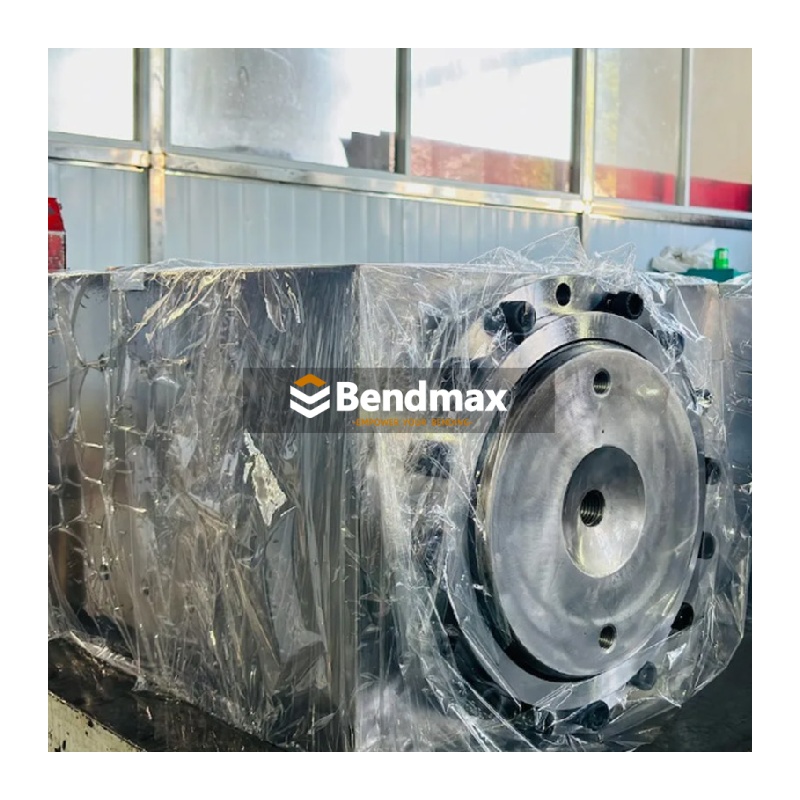

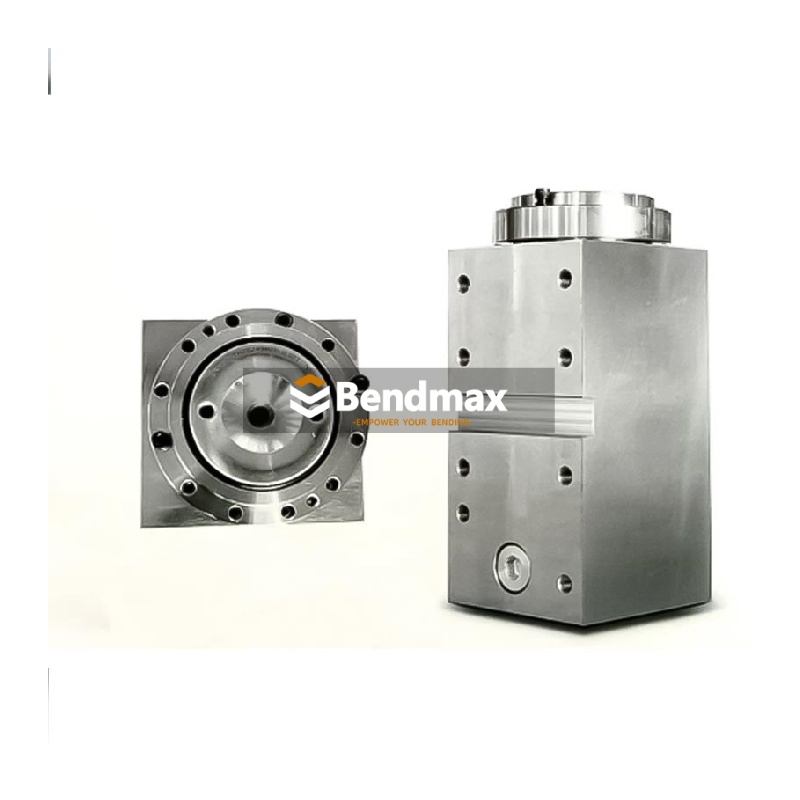

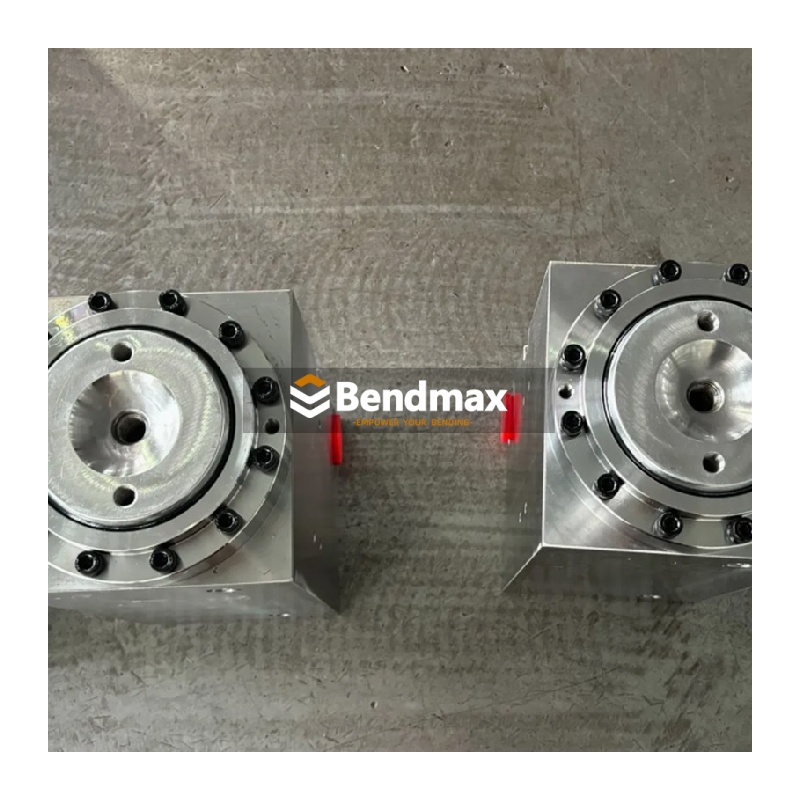

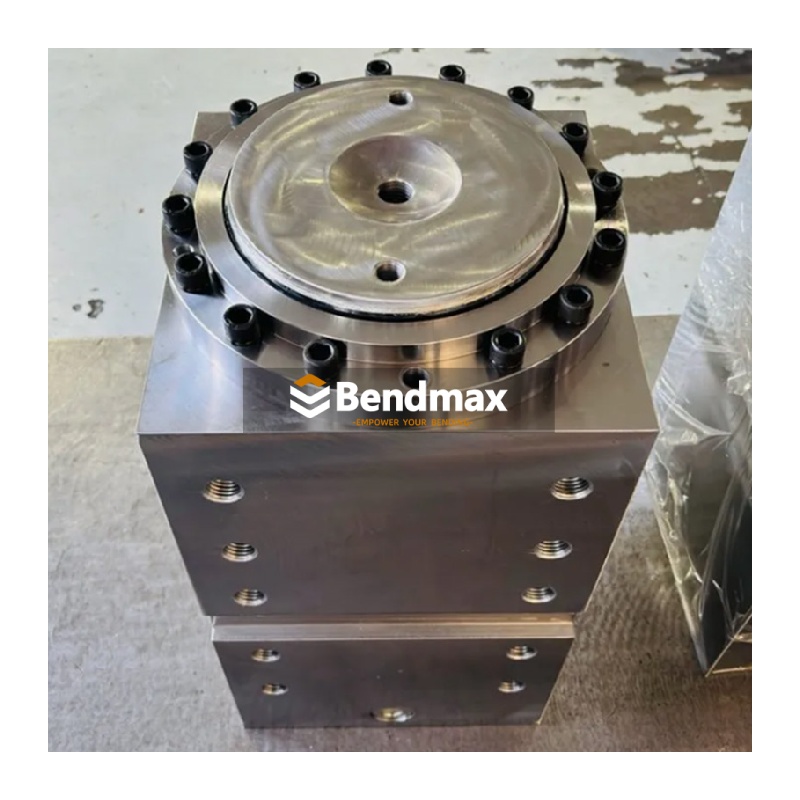

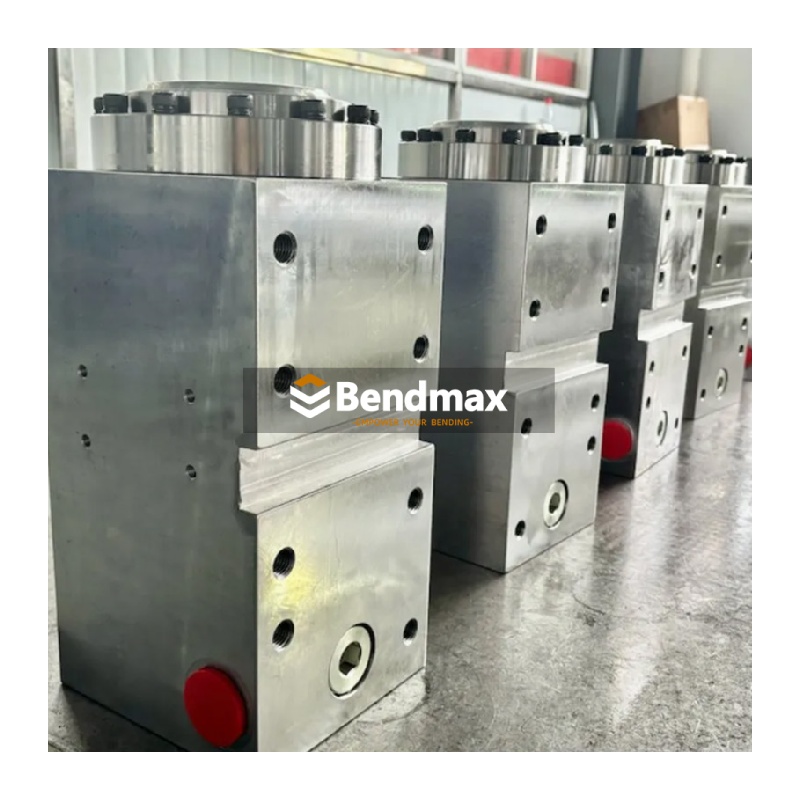

Cilindro hidráulico de alta precisão para prensas dobradeiras – Atuador linear robusto para movimento do pistão

Cilindros hidráulicos: soluções personalizadas para processos de conformação de metais.

-Cilindro hidráulico personalizado para prensa dobradeira, venda direta da fábrica

Qualidade superior do material

Em uma prensa dobradeira, Cilindro de pistão 42CrMo A pressão é gerada por uma bomba e essa energia é transmitida por fluido hidráulico aos cilindros. Cada cilindro hidráulico atua como um potente atuador linear que impulsiona o movimento vertical do pistão, garantindo que a força seja aplicada de forma uniforme e com alta precisão durante o processo de dobra.

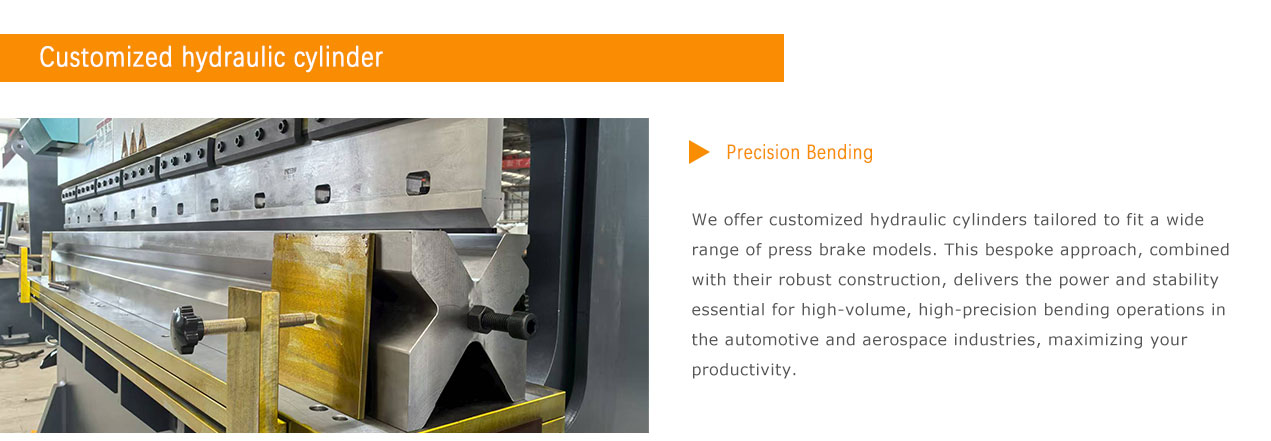

A maioria das prensas dobradeiras utiliza um sistema de cilindro duplo, com um cilindro hidráulico montado em cada estrutura lateral (carcaça lateral). Essa configuração simétrica garante uma distribuição uniforme da pressão, minimiza a deflexão e contribui para ângulos de dobra consistentes e maior precisão da peça.

Características estruturais

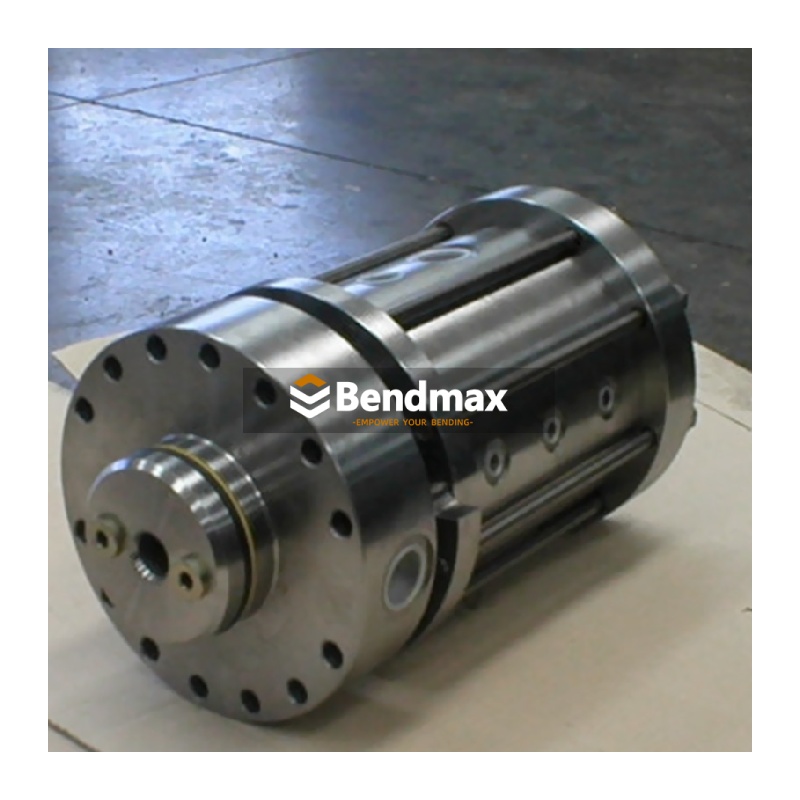

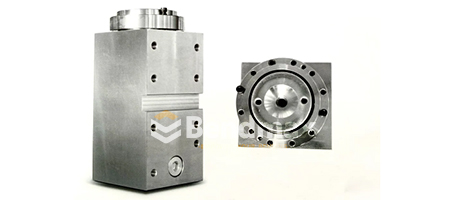

Nossos cilindros hidráulicos são projetados com uma arquitetura robusta e tolerâncias de fabricação rigorosas. A estrutura normalmente inclui:

Cilindro Cano – Aloja o pistão e o fluido hidráulico; fabricado em aço liga de alta resistência para maior durabilidade.

Pistão e biela – O pistão divide a câmara interna e transmite a força para o pistão hidráulico através da haste.

Tampas e vedações – Garantir câmaras herméticas, evitar vazamentos e suportar altas pressões internas.

Anéis de rolamento e guia – Manter o alinhamento do pistão e reduzir o desgaste durante o funcionamento.

As superfícies internas do cilindro são de precisão.-Aprimorado para reduzir o atrito e garantir um movimento suave do pistão, o que é fundamental para manter o controle e a repetibilidade.



local de instalação

▶Instalado no chip

▶Instalado no trilho deslizante



Seleção de Materiais



A escolha do material é crucial para suportar a alta pressão e os ciclos frequentes dos cilindros hidráulicos. Nossos cilindros são



construído a partir de:

Corpo do cilindro: Aço-liga tratado termicamente (ex.: 42CrMo ou ST52) para resistência, resistência à fadiga e tolerância ao desgaste.

Biela do pistão: Aço temperado por indução e cromado, oferecendo resistência à corrosão e dureza superficial para prolongar a vida útil.

Focas: Vedantes de poliuretano ou Viton de alto desempenho para alta tolerância à pressão e estabilidade térmica.



Esses materiais garantem que nossos cilindros tenham um desempenho confiável sob alta pressão (até 25–30 MPa) e em ambientes de trabalho exigentes.





  SOLICITAR ORÇAMENTOS



Ferramenta de alinhamento para prensa dobradeira

Braço de esquadrejamento magnético integrado



Solicitar orçamentos

Ferramenta de alinhamento para prensa dobradeira

Braço Esquadrejador Magnético -Estilo dividido



Solicitar orçamentos

Ferramenta de alinhamento para prensa dobradeira

Dispositivo de alinhamento a laser magnético



Solicitar orçamentos

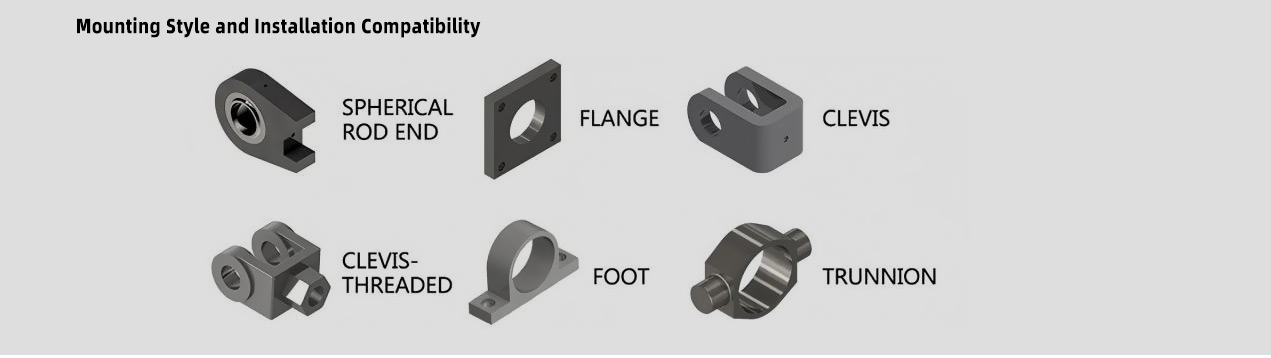

Existem diversas opções de montagem para cilindros hidráulicos, incluindo montagem com flange, montagem com garfo, montagem com munhão e montagem com olhal lateral. Sua escolha deve estar alinhada com a estrutura e o chassi da sua prensa. Uma montagem inadequada pode levar a desalinhamento, desgaste irregular e redução da eficiência. Sempre verifique a compatibilidade do projeto de montagem do cilindro com o layout da sua prensa.
