Uma visão geral completa dos sistemas globais de ferramentas para prensas dobradeiras — Wila, Trumpf, Amada, Bystronic — para ajudá-lo a escolher a interface correta, melhorar a compatibilidade e otimizar o desempenho de dobra.

Na dobra de chapas metálicas, os padrões e interfaces das ferramentas determinam diretamente a produção. compatibilidade, precisão e eficiênciaPara fabricantes e usuários finais, compreender os padrões de ferramentas de prensa dobradeira mais utilizados ajuda na seleção das punções e matrizes corretas, evitando incompatibilidades e melhorando a produtividade geral.

O artigo de hoje é uma análise dos cinco padrões industriais mais comuns e suas respectivas interfaces:

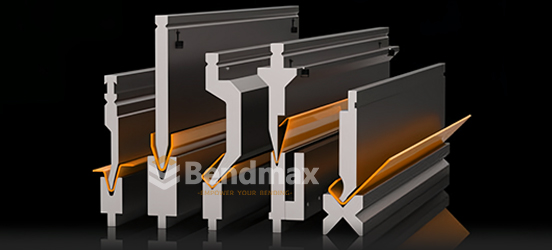

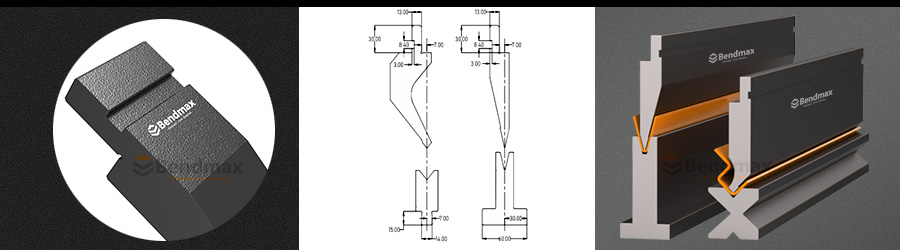

1. Padrão Amada

• Tipo de interfaceEncaixe em cauda de andorinha / Ombro retangular
• Interface de perfuraçãoAlturas comuns de 85 mm ou 90 mm, largura da ranhura em cauda de andorinha de 13 mm, fixadas por cunhas ou parafusos.
• Interface do chipRanhura em T ou ranhura em cauda de andorinha, largura de 12 a 13 mm.
• Características:
  • Leve, fácil de instalar e remover.
  • Utilizado principalmente em prensas dobradeiras de pequeno e médio porte.
  • Alta intercambiabilidade graças a alturas e interfaces padronizadas.
• Máquinas representativasPrensas dobradeiras Amada, japonesas, taiwanesas e a maioria das prensas dobradeiras chinesas de pequeno a médio porte.

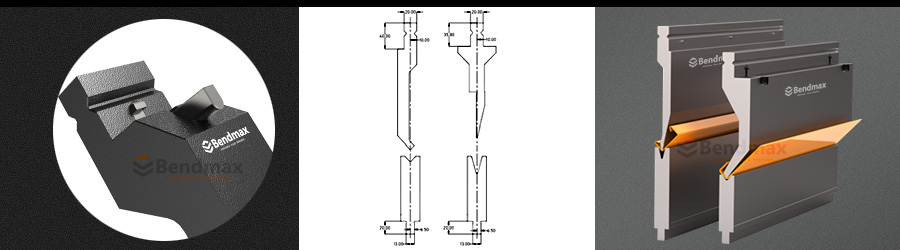

2. Padrão Trumpf / Wila

• Tipo de interfaceSuperfície plana de precisão + cunha autotravante / sistema de fixação rápida
• Interface de perfuraçãoAltura padrão de 231 mm, encaixe em cauda de andorinha de 20 mm com ranhura de localização, autoposicionável.
• Interface do chipBase plana, geralmente com 60 mm ou 90 mm de largura, fixada por grampos de aperto rápido.
• Características:
  • Interface de alta precisão, compatível com fixação rápida hidráulica ou pneumática.
  • Sulcos de autoposicionamento garantem repetibilidade.
  • Estrutura modular, ideal para trocas rápidas de ferramentas.
• Máquinas representativasPrensas dobradeiras europeias de alta gama, como Trumpf, Bystronic (parcialmente), LVD, Durma e outras.

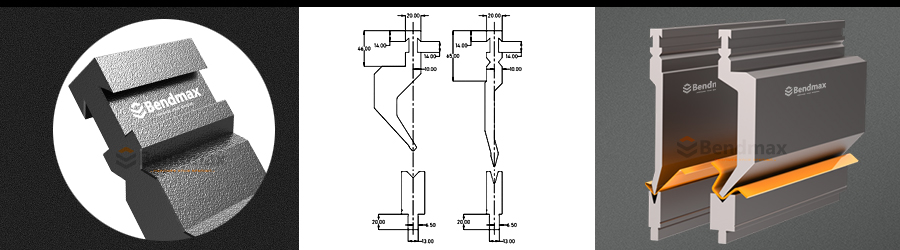

3. Padrão Bystronic

• Tipo de interfaceSemelhante ao Wila, mas com geometria de slot exclusiva.
• Interface de perfuraçãoCom 231 mm de altura, é semelhante à Wila, mas com um design de fixação ligeiramente diferente.
• Interface do chipRanhuras de 90 mm de largura, em sua maioria compatíveis com Wila, mas algumas ferramentas específicas são exclusivas das máquinas Bystronic.
• Características:
  • Projeto exclusivo para máquinas Bystronic.
  • Intercambiável com Wila em grande parte, mas não 100% universal.
• Máquinas representativasPrensas dobradeiras Bystronic.

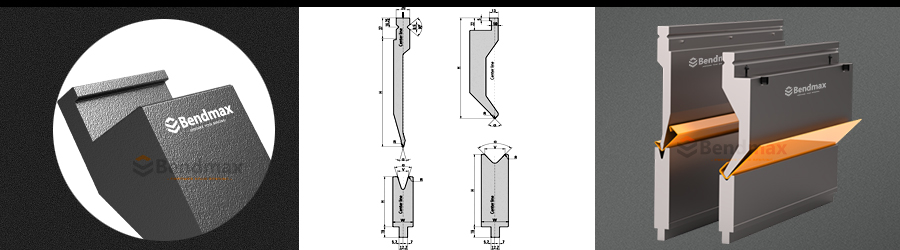

4. Padrão LVD

• Tipo de interfaceEncaixe em cauda de andorinha + pinos de localização
• Interface de perfuraçãoAltura comum de 231 mm, semelhante à Wila, mas com largura de encaixe em cauda de andorinha e posições de pinos diferentes.
• Interface do chip: 60–90 mm de largura, com orifícios para evitar deslocamento lateral.
• Características:
  • Sistema proprietário com compatibilidade parcial com Wila.
  • Maior foco na estabilidade do chip.
• Máquinas representativasPrensas dobradeiras LVD.

No entanto, essas diferenças nos padrões frequentemente criam desafios: quando uma fábrica possui máquinas de várias marcas, geralmente precisa adquirir diversos conjuntos de ferramentas, o que aumenta os custos de investimento e gerenciamento.

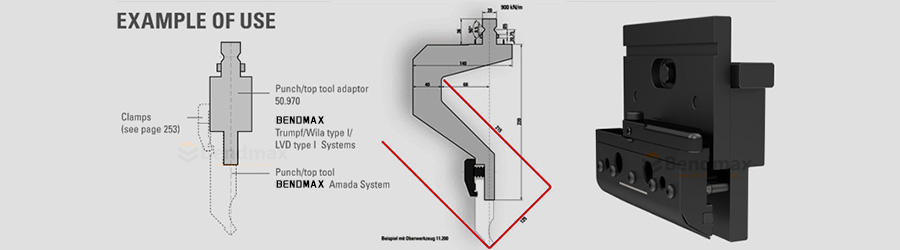

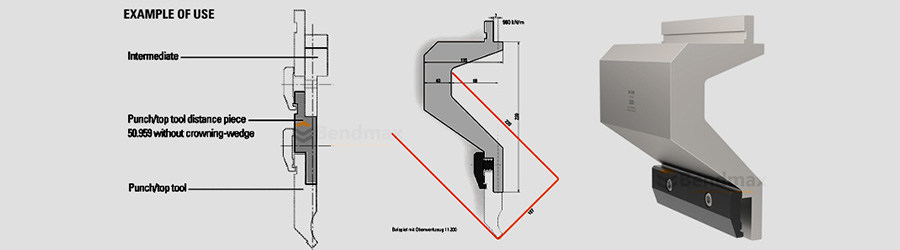

O Adaptadores de ferramentas para prensa dobradeira Bendmaxsão projetados para resolver esse problema. Com conversão de interface de alta precisão, eles permitem Ferramentas Amada para serem usadas em prensas dobradeiras Wilaou possibilitar a intercambialidade entre diferentes sistemas. Isso não só melhora a flexibilidade, como também reduz compras redundantes, economizando custos.

• Alta compatibilidade: Suporta intercâmbio entre Amada, Trumpf, Wila e outros sistemas importantes.
• Alta precisãoA precisão de usinagem dentro de ±0,01 mm garante a precisão da dobra.
• Economia de custosElimina a necessidade de adquirir vários conjuntos de ferramentas.
• Alta flexibilidadeIdeal para oficinas que operam com várias marcas de prensas dobradeiras.


Os adaptadores são amplamente utilizados em fábricas com diversas marcas de prensas dobradeiras. Por exemplo, uma fábrica que utiliza máquinas Amada, mas deseja adotar as ferramentas duráveis ​​da Wila, pode facilmente fazer isso por meio de adaptadores, possibilitando um sistema unificado de gerenciamento de ferramentas e aumentando a eficiência da produção.

Muitos clientes ainda perguntam: Se já é uma interface padrão da Amada, por que ainda precisamos de adaptadores ou espaçadores?

Na verdade, esses adaptadores desempenham um papel essencial na produção de dobras:

• Compensação de Tolerância
  Mesmo dentro do mesmo padrão, diferentes modelos de máquinas e anos de produção podem apresentar pequenas variações. Os adaptadores corrigem essas diferenças para garantir uma fixação estável.
• Flexibilidade aprimorada
  Os adaptadores permitem que os operadores ajustem a altura ou o espaçamento da ferramenta para diferentes peças de trabalho, possibilitando dobras versáteis sem a necessidade de investir em ferramentas personalizadas adicionais.
• Garantia de Precisão
  Com superfícies finamente retificadas, os adaptadores mantêm o alinhamento e o paralelismo perfeitos entre o punção e a matriz, evitando desvios angulares e garantindo resultados consistentes.
• Alta capacidade de carga
  Fabricado em aço de alta resistência (ex.: 42C)._rM_OOs adaptadores suportam cargas de até 900 kN/m, garantindo durabilidade e estabilidade mesmo em curvaturas severas.

Os adaptadores não são apenas "peças de interface" — são componentes essenciais para a manutenção. Precisão, flexibilidade e confiabilidadeem operações de prensa dobradeira.

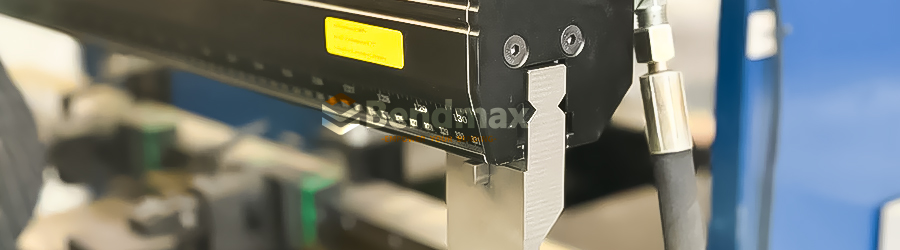

(Sistema de fixação superior pneumático Bendmax-Wila)

O adaptador Bendmax não só resolve as diferenças entre diferentes prensas dobradeiras e matrizes de prensagem, como também soluciona problemas entre prensas dobradeiras e matrizes de prensagem da mesma marca.
