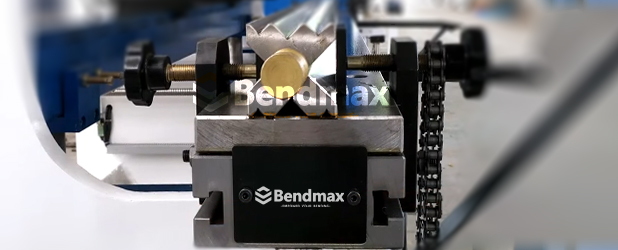

Sistema de compensação de coroamento em prensa dobradeira: por que a mesa de compensação é essencial

Sistema de compensação de coroamento em prensa dobradeira: por que a mesa de compensação é essencial

Uma análise detalhada de como a mesa de compensação melhora a precisão da dobra de peças longas, minimiza os desvios angulares e garante resultados consistentes em sistemas de curvatura do tipo Wila, Amada e Trumpf.

Na dobra de chapas metálicas, a precisão é de vital importância. No entanto, ao dobrar peças longas, as dobradeiras frequentemente enfrentam um problema comum: a deflexão. Sob alta tonelagem, tanto o carro quanto a mesa de trabalho podem sofrer pequenas deformações, resultando em ângulos de dobra diferentes no meio e nas extremidades da peça. Isso leva a ângulos inconsistentes, o que afeta diretamente a qualidade do produto.

O sistema de compensação da máquina de dobrar (também conhecido como mesa de compensação) desempenha um papel fundamental nesse processo.

Uma opção de alta qualidade. Coroamento em prensa dobradeiraSistemaÉ um importante sistema auxiliar, projetado para compensar a deflexão durante o processo de dobra e garantir que o ângulo da peça seja uniforme em todo o seu comprimento. Sem a mesa de compensação, a deflexão do carro e da mesa de trabalho faria com que o ângulo central se abrisse mais e os ângulos das extremidades se fechassem menos. O sistema de compensação é projetado precisamente para solucionar esse problema.

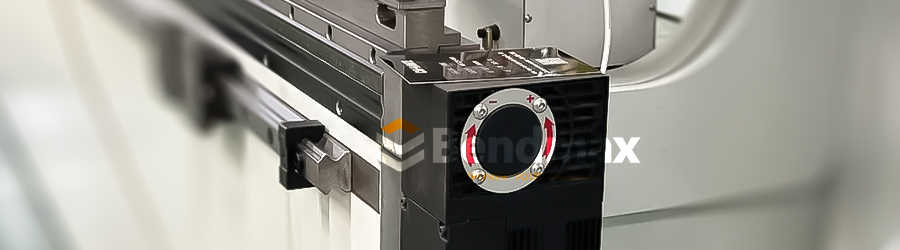

Sistemas mecânicos de compensação de coroamentoGeralmente, consistem em um conjunto de blocos de cunha ajustáveis ​​ou mecanismos de cunha. Essas cunhas movem-se umas em relação às outras para ajustar o formato da mesa de trabalho, compensando a deformação da máquina causada pelas forças de flexão. Ao ajustar a posição das cunhas, uma força de contra-deformação é aplicada durante a flexão para compensar os erros gerados durante as operações reais.

A compensação mecânica de abaulamento é normalmente dividida em tipos manual e automático, cada um com suas próprias vantagens e desvantagens, adequados para diferentes aplicações.

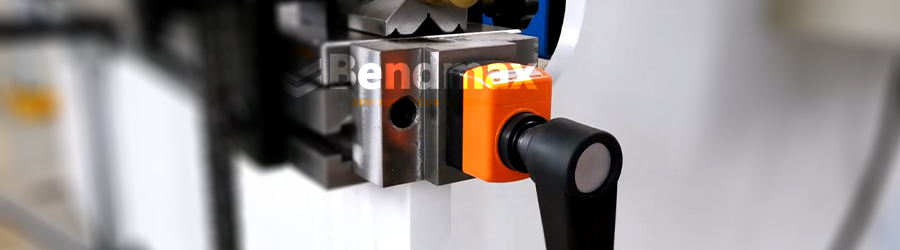

Compensação Mecânica Manual de Coroamento

Princípio de funcionamento: A compensação mecânica manual de curvatura ajusta a forma da mesa de trabalho através do ajuste manual de cunhas ou outros componentes mecânicos para compensar a deformação durante o processo de curvatura. Os operadores giram manualmente os mecanismos de ajuste de acordo com as necessidades de processamento e a experiência, movendo as cunhas para as posições adequadas para a compensação.

Vantagens:

Baixo custo: Os dispositivos de ajuste manual são simples, com custos de fabricação e manutenção mais baixos.

Operação fácil: A estrutura é relativamente simples, fácil de entender e operar, adequada para iniciantes e pequenas empresas.

Desvantagens:

Baixa precisão de ajuste: O ajuste manual depende da experiência e habilidade do operador, resultando em menor precisão, o que representa um desafio para requisitos de alta precisão.

Baixa eficiência: O processo de ajuste manual consome muito tempo, afetando a eficiência da produção, especialmente quando ajustes frequentes são necessários.

Baixa adaptabilidade: Inadequado para cenários que exigem trocas rápidas de peças e ajustes de parâmetros de processo.

Cenários Adequados

Produção em pequenos lotes: Adequado para produção em pequena escala sem necessidade de ajustes frequentes.

Requisitos de baixa precisão: Ideal para tarefas de dobra com baixas exigências de precisão.

Orçamento limitado: Adequado para pequenas empresas com restrições orçamentárias.

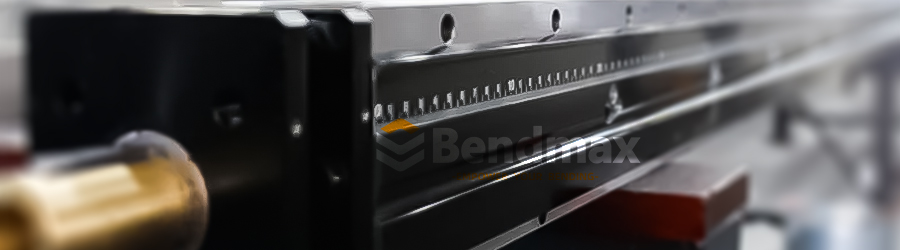

Compensação automática mecânica de coroamento

Princípio de funcionamento:A compensação mecânica automática de coroamento utiliza sistemas CNC ou outros dispositivos de controle automático para monitorar e ajustar a posição das cunhas em tempo real. Após a inserção dos parâmetros de compensação necessários, o sistema controla automaticamente o mecanismo de ajuste para garantir a precisão da curvatura.

Vantagens:

Alta Precisão: O sistema de controle automático consegue realizar compensações de alta precisão, atendendo às necessidades de processamento de alta precisão.

Alta eficiência: O processo de ajuste automático é rápido e estável, aumentando a eficiência da produção e sendo adequado para produção em massa.

Boa consistência: O sistema automático proporciona efeitos de compensação estáveis ​​e consistentes, reduzindo o erro humano.

Desvantagens:

Alto custo: O sistema de compensação automática é complexo, com custos de fabricação e manutenção mais elevados.

Altos requisitos técnicos: Requer operadores e pessoal de manutenção profissionais, aumentando os custos de treinamento e gestão.

Cenários adequados:

Produção em massa: Adequado para produção em larga escala que requer ajustes frequentes.

Requisitos de Alta Precisão: Ideal para tarefas de dobra que exigem alta precisão.

Necessidades elevadas de automação: Adequado para ambientes de produção altamente automatizados e eficientes.

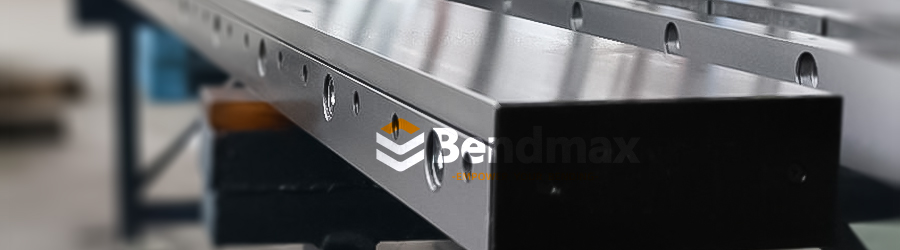

Benefícios da compensação mecânica com eficácia precisa e coroamento multiponto.

Reduz a deformação: Neutraliza a distorção da mesa de trabalho e do deslizador causada pela aplicação de pressão.

forças, garantindo ângulos de curvatura consistentes e maior precisão de usinagem.

especialmente para peças de trabalho longas e variadas.

Melhora a precisão: A coroação mecânica multiponto permite o ajuste independente.

ajustes ao longo do comprimento da mesa de trabalho, controlando com precisão a deformação em cada ponto.

Seção para retidão e uniformidade superiores em peças de trabalho extensas.

coroamento hidráulicoAlgumas prensas dobradeiras saem de fábrica com compensação hidráulica de curvatura já integrada. A compensação hidráulica de curvatura utiliza cilindros hidráulicos localizados na base da máquina. À medida que os cilindros são pressurizados, exercem uma força ascendente sobre a base da máquina para compensar a deflexão. Os sistemas modernos de compensação hidráulica de curvatura geralmente apresentam o que é conhecido como compensação dinâmica de curvatura. A compensação dinâmica de curvatura oferece o benefício exclusivo de monitorar inconsistências e resistência durante o processo de dobra, permitindo ajustes em tempo real para corrigir não apenas inconsistências na prensa dobradeira, mas também inconsistências no material.

Nota: A menos que sua prensa dobradeira possua um sistema de compensação de curvatura hidráulico, um sistema de compensação mecânica provavelmente será a solução necessária para compensar a deflexão.

Sem uma mesa de compensação, o ângulo de curvatura de peças longas geralmente é maior no meio e menor nas extremidades. No entanto, com uma mesa de compensação, toda a linha de curvatura pode ser mantida uniforme e precisa.

Para operadores que utilizam um sistema moderno Máquina de prensa dobradeira CNCO sistema de correção de cambagem não é apenas um dispositivo adicional, mas uma solução necessária para alcançar uma curvatura precisa.
