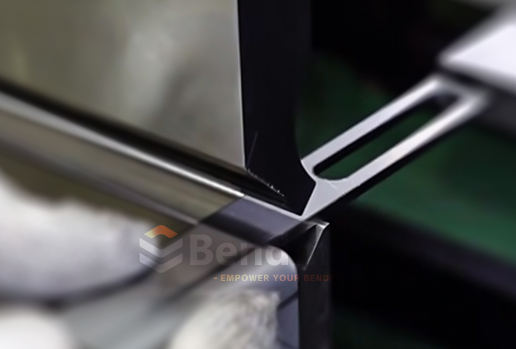

As ferramentas padrão para prensas dobradeiras podem lidar com uma gama surpreendentemente ampla de trabalhos de dobra. Punções padrão, matrizes em V, punções tipo pescoço de ganso, ferramentas de raio e ferramentas de bainha atendem à maioria das aplicações do dia a dia.
Mas, mais cedo ou mais tarde, surge uma parte que parece dizer:
“Boa tentativa. Suas ferramentas padrão não vão funcionar aqui.”
É geralmente aí que entram em cena as ferramentas personalizadas para prensas dobradeiras.
A fabricação de ferramentas personalizadas não se trata de criar algo incomum apenas por criar. Trata-se de projetar uma ferramenta em torno de uma necessidade específica. Geometria da peça, material, máquina, sequência de dobra e requisitos de produção Quando as ferramentas padrão não conseguem mais fornecer o resultado necessário.
A primeira pergunta não é “Você consegue fabricar uma ferramenta personalizada?”
A pergunta mais pertinente seria:
"Será que eu realmente preciso de um?"
Se um punção e uma matriz padrão conseguem produzir a dobra necessária de forma segura e consistente, geralmente não há muita razão para reinventar as ferramentas.
A criação de ferramentas personalizadas torna-se vantajosa quando as ferramentas padrão criam problemas como:
•Não é possível obter a geometria de curvatura necessária.
•A flange é muito curta ou muito profunda.
•A peça interfere com o punção padrão.
•É necessário produzir várias curvas em uma única configuração.
•É necessário um raio ou ângulo específico.
•A peça requer dobra com deslocamento ou dobra em Z.
•As ferramentas padrão causam marcas ou deformações.
•O processo de produção requer uma operação de conformação dedicada.
•O tempo de preparação precisa ser reduzido.
•A mesma peça especial é produzida repetidamente.
•A peça de trabalho deve estar completamente livre de marcas de ferramentas.
Em outras palavras:
Se a peça for incomum, as ferramentas também podem precisar ser incomuns.
Um erro comum é começar a discussão com:
“Precisamos de um golpe especial.”
Isso é um pouco cedo demais.
Um projeto adequado de ferramentas personalizadas começa com peça de trabalho.
O projetista de ferramentas precisa entender:
As informações típicas incluem:
Por exemplo, dobrar Alumínio de 1,5 mm e Aço de alta resistência de 10 mm Obviamente, não são o mesmo trabalho. A geometria da ferramenta, a abertura da matriz, o raio do punção e a força de dobra necessária podem ser completamente diferentes.
As dimensões importantes incluem:
Até mesmo um pequeno detalhe pode determinar se uma ferramenta padrão funcionará.
As ferramentas também devem ser compatíveis com a prensa dobradeira.
Os parâmetros importantes da máquina incluem:
Um furador personalizado com um design belíssimo não serve de muita coisa se não for compatível com a máquina.
"
Para obter mais informações, consulte nossos artigos relacionados.
[Como calcular a tonelagem da prensa dobradeira para diferentes ferramentas (Guia completo 2026)]
[Como selecionar a ferramenta de prensa dobradeira adequada com base na força de dobra]
[O que são ferramentas para prensa dobradeira? O guia definitivo para fabricantes.]

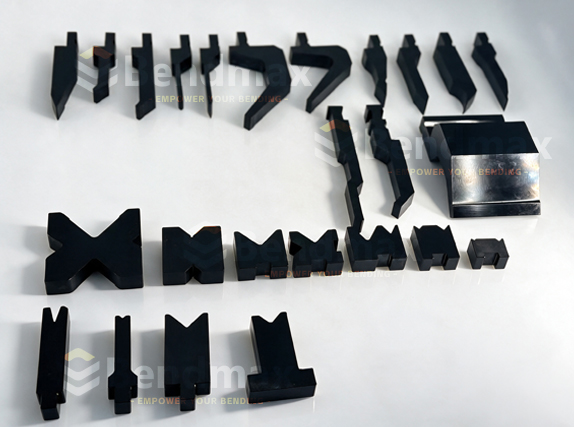

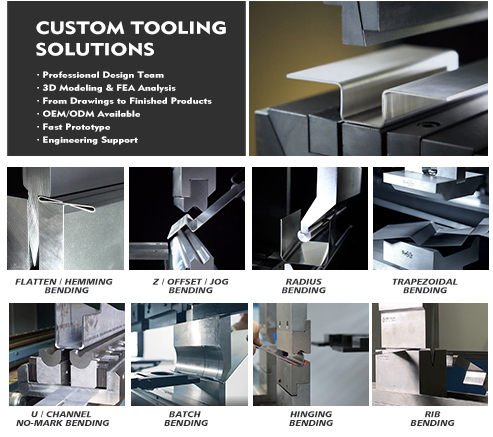

Ferramentas personalizadas Podem assumir muitas formas. Algumas são completamente únicas, enquanto outras são essencialmente versões modificadas de ferramentas padrão.
Aqui estão alguns exemplos comuns.
Pode ser necessário um punção personalizado quando um punção padrão interfere com a peça de trabalho.
Os modelos típicos incluem:
socos extra profundos no pescoço de ganso
socos estreitos
socos prolongados
socos de ângulo especial
Punções de raio
punções deslocadas
punções de conformação personalizadas
punções de conformação em múltiplos estágios
Por exemplo, uma peça de trabalho com formato de caixa profunda pode colidir com um punção reto padrão. pescoço de ganso ou furo deslocado pode fornecer a folga adicional necessária para completar a curva.

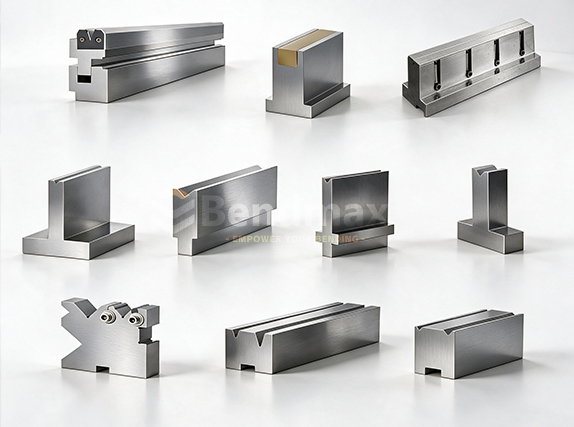

O mesmo princípio se aplica às ferramentas de nível inferior.
Uma matriz em V padrão funciona bem para curvatura de ar convencional, mas aplicações especiais podem exigir:
• Aberturas personalizadas em V
• Múltiplas aberturas em V
• Matrizes V assimétricas
• Matrizes de deslocamento
• Mordidas de raio
• Matrizes em forma de U
• Matrizes de quatro vias
• Matrizes ajustáveis
• Matrizes de conformação
A abertura da matriz é particularmente importante porque afeta a relação entre espessura do material, raio interno, força de flexão e comprimento mínimo da flange.
Para a dobra de ar convencional, um ponto de partida comumente usado é:
V ≈ 6–8 × espessura do material
Mas essa não é uma regra universal. A resistência do material, o raio desejado, a geometria da ferramenta e a capacidade da máquina são fatores importantes.
É exatamente por isso que as ferramentas personalizadas devem ser projetadas em torno da aplicação real, em vez de simplesmente copiar uma dimensão de um catálogo.
Eis uma das maiores vantagens das ferramentas personalizadas:
Às vezes, é possível transformar várias operações em uma só.
Imagine uma peça que normalmente requer:

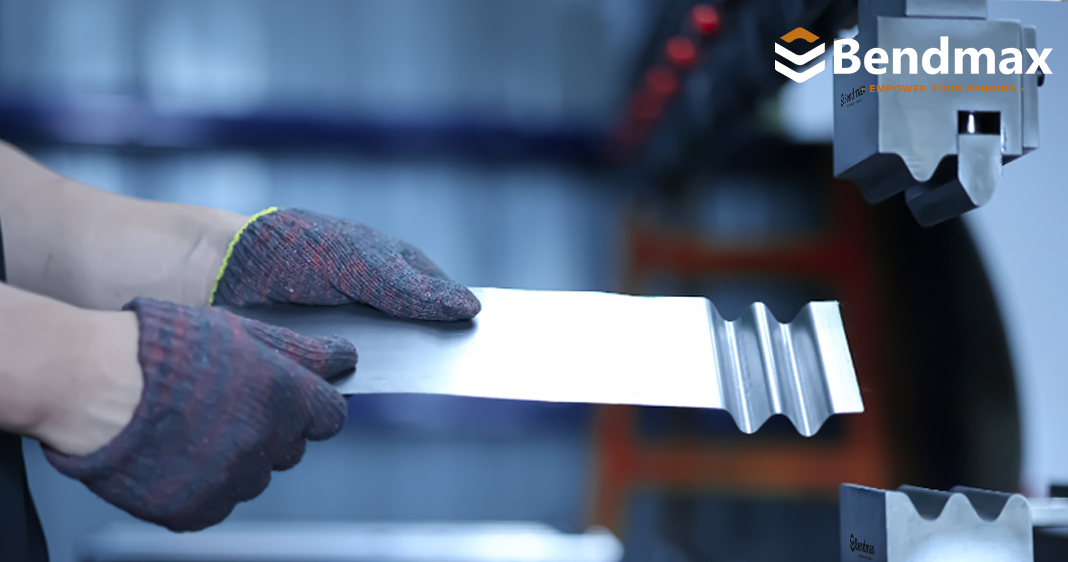

Uma ferramenta de conformação especialmente projetada pode combinar várias dessas operações em uma única configuração.
Isso pode reduzir:
Para produção em grande volume, mesmo economizando 30 segundos por parte pode se tornar significativo.
Por exemplo, a uma taxa de 500 peças por mês:
0,5 min × 500 = 250 minutos
Isso é mais do que 4 horas de tempo de produção economizado a cada mês.
E isso é apenas o resultado de uma pequena melhoria.
A marcação de superfície é outro motivo comum para optar por personalização.
As matrizes em V padrão podem deixar marcas em:
Se a qualidade estética for importante, um produto personalizado é uma ótima opção. matriz sem marca ou que não deixa marca Pode ser uma solução melhor.
Dependendo da aplicação, as ferramentas podem utilizar:
O objetivo é simples:
Dobre a folha sem deixar para trás uma lembrança em forma de ferramenta.
Isso pode ser especialmente valioso quando o componente finalizado não pode ser polido, repintado ou retrabalhado de qualquer outra forma após a curvatura.

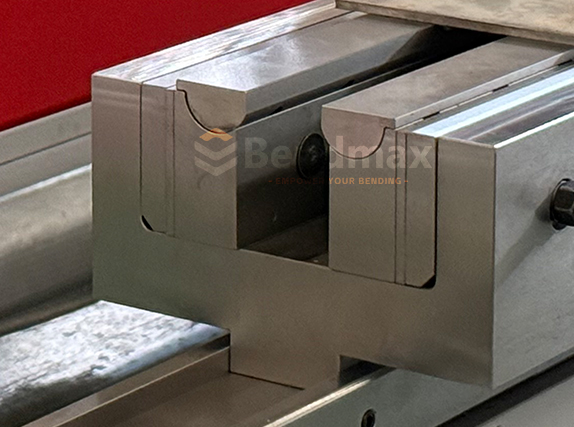

Matriz em V ajustável e rotativa Bendmax
|

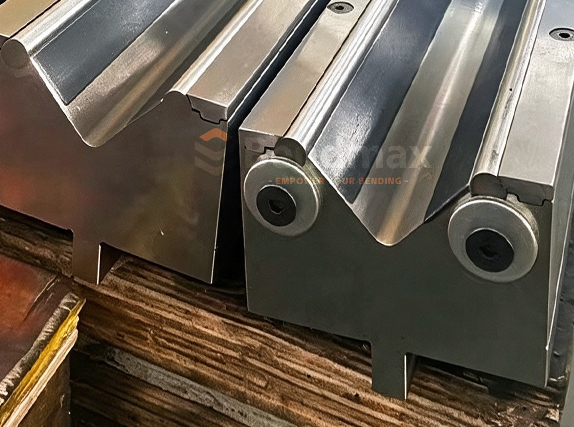

Matriz de dobradeira Bendmax para barras redondas sem marcas
|

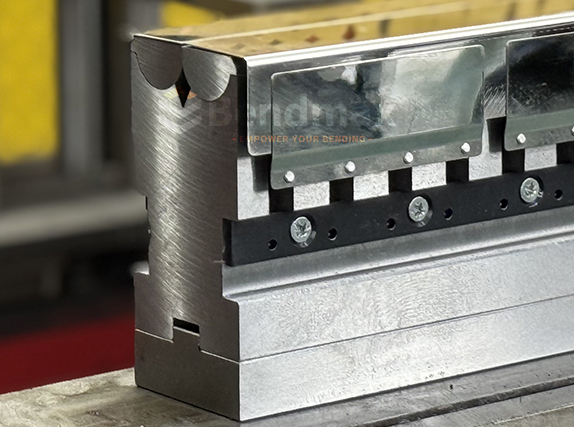

Ferramentas Bendmax Wing Bending Plus
|

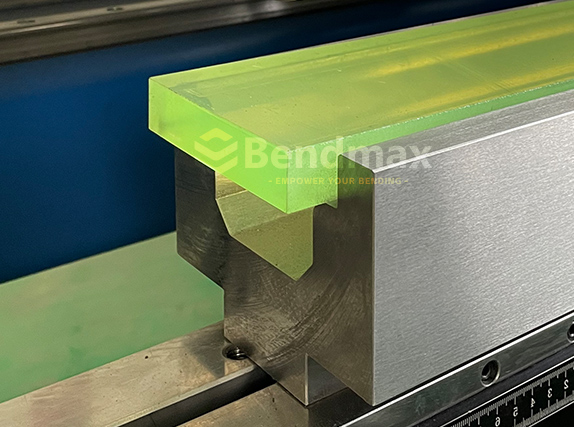

Matrizes Bendmax PU Holder e Insert sem marcas/que não deixam marcas
|

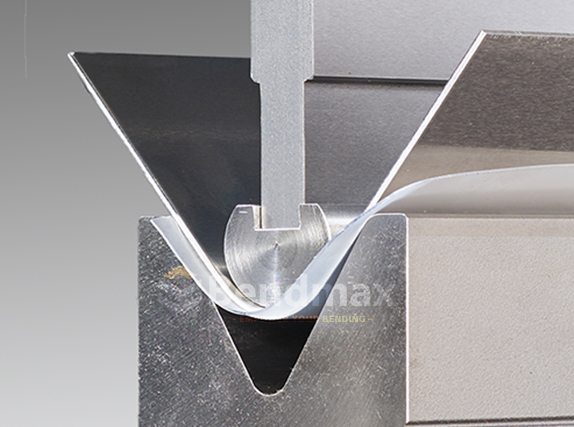

Película protetora Bendmax
|

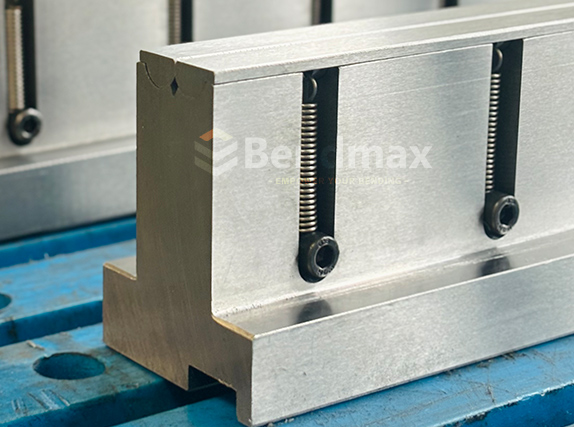

Matriz em V rotativa Bendmax
|
A dobra com deslocamento é outra aplicação clássica de ferramentas personalizadas.
Uma dobra em Z normalmente requer duas dobras paralelas com um deslocamento controlado entre elas.
Você pode realizar a operação usando várias ferramentas padrão, mas uma ferramenta dedicada é necessária. Ferramenta de dobra em Z Às vezes, pode tornar o processo mais rápido e consistente.
As dimensões principais são geralmente:
Para produção repetida, uma ferramenta de offset dedicada pode ser muito mais vantajosa do que configurar repetidamente várias punções e matrizes padrão.

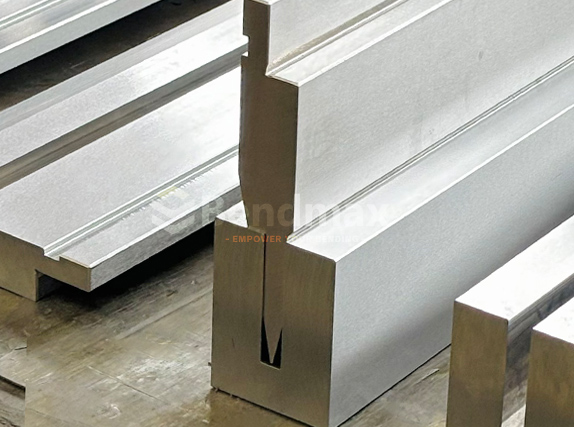

Fazer a bainha parece simples.
Nem sempre é assim.

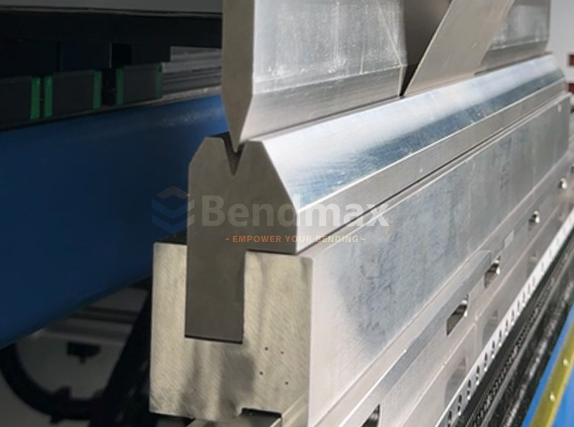

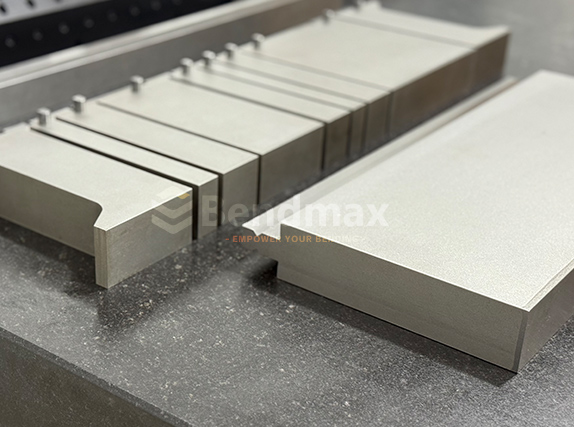

Um processo típico de bainha envolve primeiro dobrar o lençol e depois achatar a borda dobrada.
Dependendo do material e do projeto da peça, o processo pode exigir:
As ferramentas devem proporcionar folga suficiente para o flange pré-dobrado, controlando ao mesmo tempo a geometria plana final.
Para peças de produção com requisitos de bainha consistentes, ferramentas personalizadas podem ajudar a reduzir a complexidade de configuração e melhorar a repetibilidade.
 |  |  |
O mesmo projeto de ferramenta personalizada não pode necessariamente ser usado para todos os materiais.
Considere três materiais comuns:
| Material | Características típicas | Considerações sobre as ferramentas |
|---|---|---|
| Aço macio | Relativamente fácil de formar | Ferramentas de uso geral geralmente funcionam |
| Aço inoxidável | Maior resistência e retorno elástico | Pode ser necessário maior força e raios adequados. |
| Alumínio | Superfície macia, densidade mais baixa | A proteção da superfície e os raios adequados são importantes. |
Os aços de alta resistência exigem ainda mais atenção.
À medida que a resistência à tração do material aumenta, a força de flexão necessária geralmente também aumenta. Portanto, as ferramentas devem ser verificadas em relação à tonelagem disponível da máquina e à carga admissível das ferramentas.
Essa é uma das razões pelas quais simplesmente tornar uma ferramenta "mais forte" não é a solução completa.
A geometria da ferramenta, o material, o tratamento térmico e a capacidade da máquina trabalham em conjunto.
Para ferramentas de prensa dobradeira industrial, a seleção de materiais é crucial.
Um material comumente usado é Aço liga 42CrMo4 / 42CrMo, especialmente para ferramentas que exigem uma boa combinação de resistência, tenacidade e resistência ao desgaste.
Dependendo da aplicação, os fabricantes também podem usar materiais como:
O tratamento térmico é igualmente importante.
Uma ferramenta personalizada pode usar:
Por exemplo, um projeto de ferramental pode utilizar uma área de trabalho endurecida ao redor HRC 54–60, dependendo da qualidade do material, do processo de fabricação e dos requisitos da aplicação.
O ponto importante é que a dureza não deve ser considerada isoladamente.
Um componente de ferramenta extremamente duro, mas muito quebradiço, não é necessariamente uma ferramenta melhor.
Força + resistência + durabilidade = o verdadeiro objetivo.
Vale a pena mencionar isso.
Uma ferramenta personalizada não significa necessariamente projetar todas as dimensões do zero.

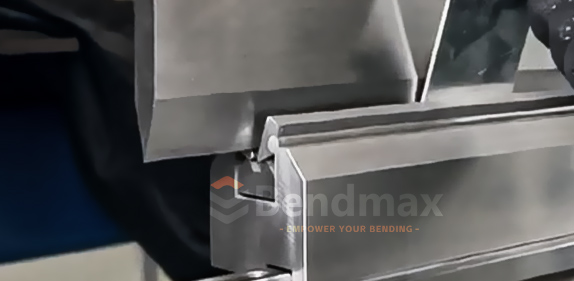

Em muitos casos, a melhor solução é uma ferramenta padrão modificada.
Por exemplo:
Soco padrão + raio do nariz modificado
or
Matriz V padrão + inserto personalizado
or
Suporte padrão + seção de conformação personalizada
Essa abordagem pode reduzir o tempo e o custo de fabricação, ao mesmo tempo que resolve o problema específico de curvatura do cliente.
Frequentemente, essa é uma solução mais inteligente do que projetar um sistema de ferramentas completamente novo.
Um projeto profissional de ferramentas personalizadas normalmente segue um processo semelhante a este:
Comece com o desenho da peça, o material, a espessura, os requisitos de dobra e o volume de produção.
Confirme o modelo da prensa dobradeira, a tonelagem, a interface das ferramentas, o sistema de fixação e a altura de trabalho disponível.
Determine a sequência de dobramento, a abertura em V necessária, a geometria do punção, o raio interno, a folga e a força de dobramento estimada.
A modelagem CAD pode ser usada para verificar:
Para aplicações mais complexas, Análise de Elementos Finitos (FEA) Também pode ser usado para avaliar a distribuição de tensão e a deformação.
A ferramenta é usinada, tratada termicamente, retificada e acabada de acordo com as tolerâncias exigidas.
O passo final não é simplesmente:
“Parece bom. Pode enviar.”
As ferramentas devem ser testadas em relação à aplicação pretendida sempre que possível.
O objetivo final é uma ferramenta que funcione. na máquina real, com o material real e a geometria real da peça..
Artigos relacionados
" [ Como selecionar a ferramenta de prensa dobradeira adequada com base na força de dobra ]

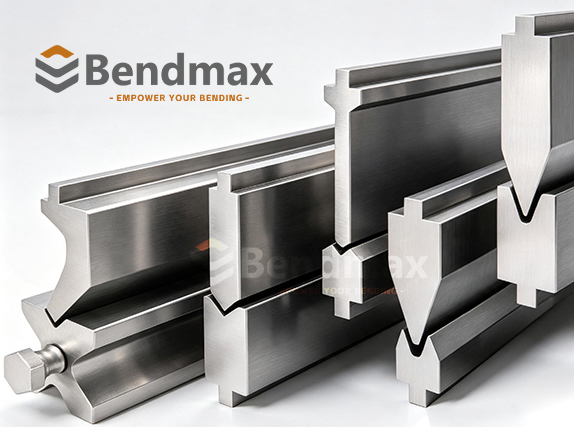

Não existe um preço universal.
Um punção modificado simples pode custar apenas um pouco mais do que uma ferramenta padrão.
Uma ferramenta de conformação de grande porte e com múltiplos estágios pode ser significativamente mais cara.
O custo depende de fatores como:
Mas o preço de compra não deve ser o único número a ser analisado.
Pense no custo total de produção.
Se uma ferramenta personalizada de 500 dólares elimina diversas operações de configuração e economiza 10 minutos por lote, seu valor pode ser muito maior do que o preço de compra sugere.
É por isso que as ferramentas personalizadas devem ser avaliadas com base em ROI, não apenas preço unitário.
Ferramentas personalizadas nem sempre são a solução.
Se você precisa produzir apenas 10 peças uma única vez, investir muito em uma ferramenta de conformação dedicada pode não ser economicamente viável.
Um punção e matriz padrão podem ser perfeitamente adequados.
A personalização de ferramentas torna-se mais atrativa quando:
Resumidamente:
Se você dobrá-lo uma vez, as ferramentas padrão podem ser suficientes.
Se você dobrá-lo 10.000 vezes, o cálculo muda.
Se você deseja um orçamento para ferramentas personalizadas, não envie apenas:
“Preciso de um soco especial.”
Isso deixa muito espaço para suposições.
Um pacote inicial muito melhor inclui:
1. Desenho da peça
De preferência, um arquivo PDF, DXF ou CAD 3D.
2. Material
Por exemplo: S235, S355, aço inoxidável 304, alumínio 5052, etc.
3. Espessura do material
Por exemplo: 2,0 mm, 3,0 mm, 6,0 mm.
4. Requisitos de curvatura
Inclua o ângulo, o raio, o comprimento da flange, o deslocamento e outras dimensões críticas.
5. Informações sobre o freio de prensa
Fabricante da máquina, modelo, tonelagem e comprimento de dobra.
6. Sistema de ferramentas
Interface europeia/Promecam, americana, Trumpf, WILA, Amada ou outra.
7. Requisitos de produção
Informe ao fabricante se você precisa de 5 peças, 500 peças ou 50.000 peças.
Esse último número pode influenciar significativamente a melhor solução de ferramentas.
As melhores ferramentas personalizadas não são necessariamente as mais complexas.
Às vezes, trata-se de uma ferramenta de conformação sofisticada com múltiplos estágios.
Às vezes é simplesmente um soco modificado com 5 mm a mais de folga.
Às vezes, um inserto personalizado resolve o problema.
E às vezes, depois de analisar a aplicação, a melhor resposta é:
“Na verdade, você não precisa de ferramentas personalizadas. Esta ferramenta padrão dará conta do recado.”
É exatamente isso que você espera de um fabricante de ferramentas.
O objetivo não é vender a ferramenta mais complicada.
O objetivo é encontrar o A solução de ferramental mais simples, segura e econômica que produz a peça necessária de forma consistente.
As ferramentas padrão para prensas dobradeiras são o ponto de partida para a maioria das aplicações de dobra.
Mas quando a geometria da peça se torna complexa, os volumes de produção aumentam, a qualidade da superfície se torna crítica ou as ferramentas padrão simplesmente não conseguem fornecer folga suficiente, Ferramentas personalizadas para prensas dobradeiras podem transformar uma operação de dobra frustrante em um processo muito mais limpo.
Na Bendmax, é possível desenvolver ferramentas personalizadas para diferentes aplicações. Sistemas de ferramentas para prensas dobradeiras, interfaces de máquinas, materiais, geometrias de dobra e requisitos de produção..
Se você precisa de um punção modificado, uma matriz em V especial, uma ferramenta de dobra em Z, uma ferramenta de bainha, uma matriz sem marca ou uma solução de conformação totalmente personalizada, o melhor lugar para começar não é pela ferramenta.
Comece pela parte.
Envie o desenho, o
