Na fabricação moderna de chapas metálicas, selecionar as ferramentas corretas para prensa dobradeira é tão importante quanto escolher a máquina de dobra adequada. Dentre todas as opções de ferramentas inferiores, V morre e Você morre São as duas soluções mais comumente usadas em operações de dobra em prensa dobradeira.
Embora ambas sejam projetadas para dobrar chapas metálicas, suas estruturas, aplicações, desempenho de dobra e capacidades de conformação são muito diferentes.
Muitos fabricantes frequentemente se deparam com a mesma questão:
Essa peça deve ser dobrada com uma matriz em V ou uma matriz em U?
Em algumas situações, uma matriz em V padrão pode substituir uma matriz em U e reduzir os custos de ferramental. No entanto, em outros casos, o uso de uma matriz em V em vez de uma matriz em U pode levar a interferências, deformações, baixa consistência angular ou até mesmo falha por dobramento.
Este artigo explica as diferenças entre Matrizes em U e matrizes em V para prensa dobradeira, incluindo:
Se você trabalha com dobra de chapas metálicas, seleção de ferramentas para prensas dobradeiras CNC ou produção de caixas dobradas, este guia o ajudará a escolher a solução de ferramentas adequada.
A V morre É a matriz inferior mais utilizada em dobradeiras de prensa.
A ranhura de trabalho tem um formato em V e é usada principalmente para operações padrão de curvatura a ar e curvatura inferior.
Devido à sua versatilidade e menor custo de produção, a matriz em V tornou-se a solução padrão para a maioria das oficinas de fabricação de chapas metálicas.
O Matriz V única Contém uma abertura em V e é comumente usada para aplicações padrão de dobra de chapas metálicas.
Aplicações típicas incluem:
Principais vantagens:
Matrizes em V simples são ideais para operações de prensa dobradeira CNC de alta eficiência.

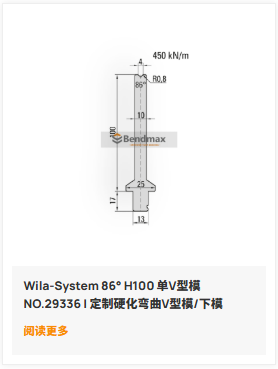

Wila-System 86° H100 Matriz V única NO.29336
Matriz de dobra em V endurecida personalizada/ferramenta inferior

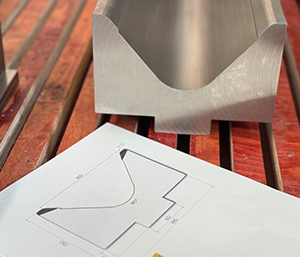

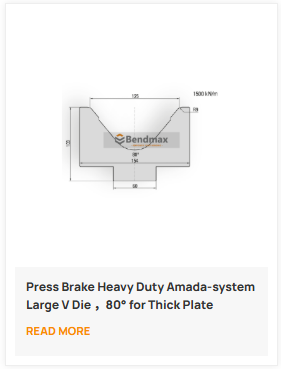

Dobradeira de alta resistência Amada-system com matriz em V grande
80° para Dobra de Chapas Grossas

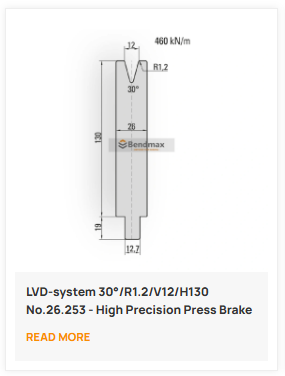

Sistema LVD 30° R1.2 V12 H130 NO.26253
Matriz em V para prensa dobradeira de alta precisão
A Matriz V dupla Inclui duas aberturas em V de tamanhos diferentes. Esse design permite que os operadores processem materiais de diferentes espessuras sem precisar trocar as ferramentas com frequência.
Vantagens:
As matrizes de duplo V são amplamente utilizadas em fábricas de fabricação de médio e grande porte.

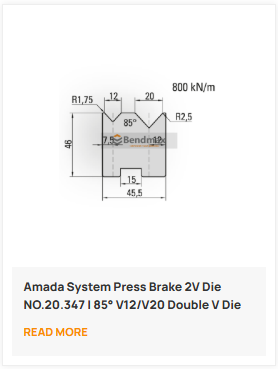

Prensa dobradeira do sistema Amada 2V Matriz NO.20.347
Matriz de dobra dupla em V 85° V12/V20 para dobra de precisão de calibre fino

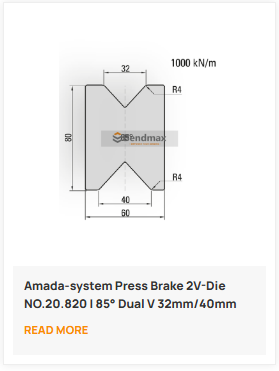

Prensa dobradeira sistema Amada 2V-Die NO.20.820
85° Dual V 32mm/40mm com aberturas em V superior e inferior
A Matriz Multi-V Integra múltiplas aberturas em V em um único corpo de matriz.
É especialmente indicado para:
Benefícios:

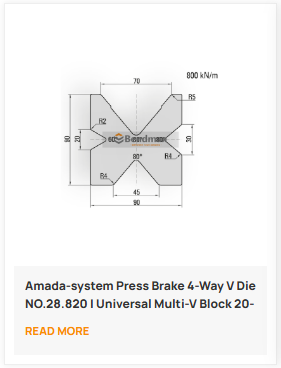

Prensa dobradeira Amada-system com matriz em V de 4 vias, nº 28.820
Bloco Universal Multi-V 20-70mm

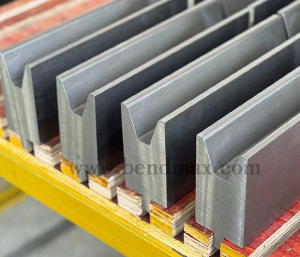

A Raio V Die Apresenta um fundo com ranhura arredondada em vez de um fundo em forma de V agudo.
É comumente utilizado para:

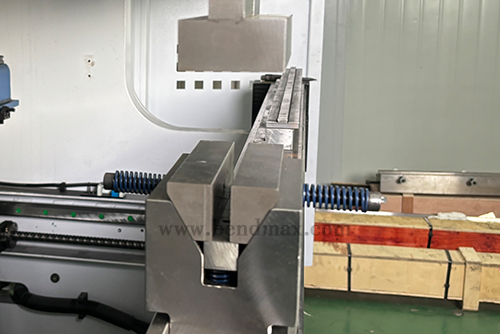

A Você morre É uma matriz inferior de canal profundo projetada especificamente para dobrar peças com flanges profundas ou estruturas em forma de caixa.
Em comparação com as matrizes em V padrão, as matrizes em U oferecem significativamente mais espaço livre dentro da abertura da matriz.
Isso os torna altamente adequados para operações de curvatura complexas onde é provável que ocorra interferência.
O chip padrão em forma de U é usado principalmente para:
Características:
Este tipo de matriz em forma de U foi projetado para:
Vantagens:
Os clichês U que não deixam marca geralmente incluem:
Esses moldes são amplamente utilizados para:
As matrizes em U personalizadas são projetadas especificamente para estruturas de peças de trabalho exclusivas.
São comuns em setores como:

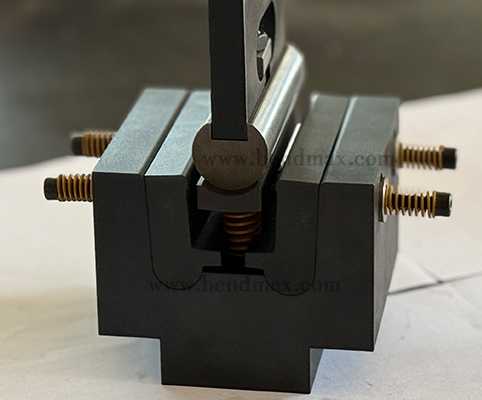

Matriz U padrão
Matriz de prensa dobradeira de canal profundo projetada para dobra de caixas, flanges profundas e conformação de chapas metálicas sem interferências.

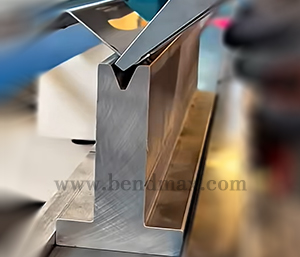

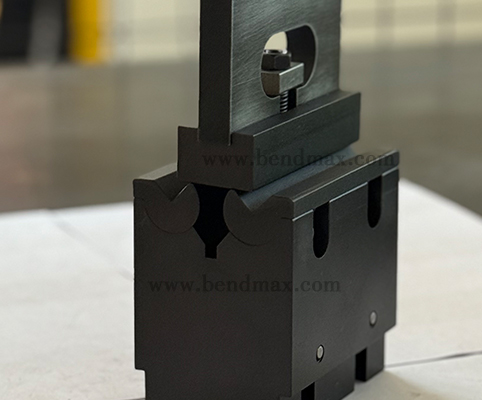

Matriz de canal padrão
Matriz inferior padrão em formato de canal, adequada para dobra em U, conformação de invólucros e operações de dobra em múltiplos estágios.

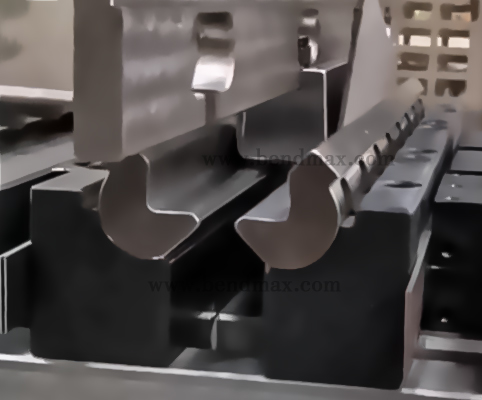

Matrizes de canal sem marcas
Matrizes de canal que não deixam marcas, com design de proteção de superfície, para dobra de aço inoxidável, alumínio e chapas metálicas decorativas.

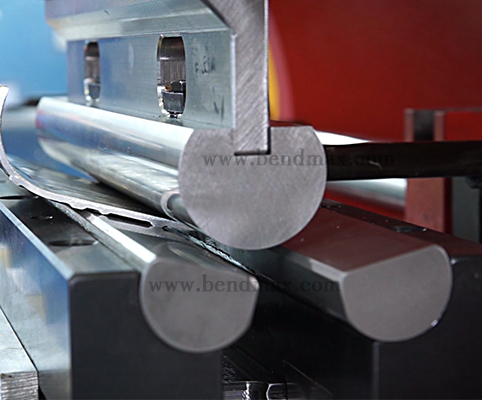

Sem Marcas Você Morre
Matriz inferior em formato de U com proteção em PU ou nylon para evitar arranhões durante aplicações de dobra de precisão.

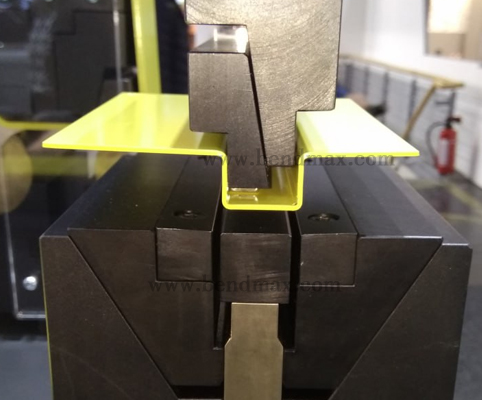

Matrizes personalizadas em forma de U
Matrizes em U projetadas sob medida para perfis especiais, dobra de caixas profundas e requisitos complexos de conformação de chapas metálicas.
| Comparação | V Morre | Você morre |
|---|---|---|
| Estrutura da ferramenta | Sulco estreito em forma de V Estrutura padronizada Adequado para dobras em geral | Cavidade profunda em forma de U Maior espaço interno Projetado para curvaturas profundas ou complexas. |
| Faixa de aplicação | Curvas padrão de 90° Dobra de ar Produção em alta velocidade Fabricação geral de chapas metálicas | Dobra de caixa Peças com flange profunda Curvas de retorno Operações de dobra em múltiplos estágios |
| Resistência à interferência Essa é uma das maiores diferenças. | Ao dobrar peças profundas, a peça pode colidir com: • Morrer ombros • Paredes laterais da matriz • Estrutura do soco superior | As matrizes em formato de U proporcionam espaço interno adicional que evita interferências durante operações de curvatura profunda. |
| Vantagens das matrizes em V | Vantagens das matrizes em U |
|---|---|
Maior eficiência de produção As matrizes em V são mais fáceis de instalar e substituir, tornando-as ideais para:
| Melhor espaço livre para curvaturas profundas Essa é a vantagem mais importante dos dies em U. Ao dobrar estruturas de caixa profundas, as matrizes em V padrão frequentemente criam problemas de interferência. As matrizes em U resolvem esse problema proporcionando uma cavidade mais profunda. |
Redução do custo das ferramentas Devido à sua estrutura mais simples, as matrizes em V são mais econômicas do que as matrizes em U. Isso reduz:
| Melhor para fabricação de caixas e gabinetes As aplicações incluem:
Esses produtos geralmente exigem múltiplas curvas profundas. Os moldes em U melhoram significativamente a estabilidade da conformação. |
Melhor compatibilidade As matrizes em V são compatíveis com a maioria dos sistemas de ferramentas padrão para prensas dobradeiras. Por exemplo:
| Risco reduzido de danos à superfície Muitas matrizes em U são projetadas com sistemas de proteção que não deixam marcas. Isso é essencial para:
|
Ideal para dobra de ar A dobra em prensa dobradeira moderna depende cada vez mais da tecnologia de dobra a ar. As matrizes em V são a escolha preferida porque oferecem:
| Adequado para estruturas complexas Os dies U são frequentemente necessários para:
Essas estruturas são difíceis ou impossíveis de processar com matrizes V padrão. |
Em algumas aplicações de dobra, uma matriz em V pode substituir com sucesso uma matriz em U.
Isso ajuda a reduzir os custos de ferramentas e a aumentar a flexibilidade. Portanto, o objetivo final de apresentar seus princípios de funcionamento, vantagens e desvantagens é permitir que os utilizemos de forma razoável e eficaz para atender às nossas necessidades.
No entanto, várias condições importantes devem ser consideradas.
Se a flange for rasa, a interferência é menos provável de ocorrer. Nesse caso, uma matriz em V padrão pode ser suficiente.
Exemplos comuns incluem:
Aumentar o tamanho da abertura em V cria mais espaço livre. Isso permite que algumas estruturas de caixa rasas sejam dobradas sem uma matriz em U.
No entanto, aberturas em V maiores também produzem:

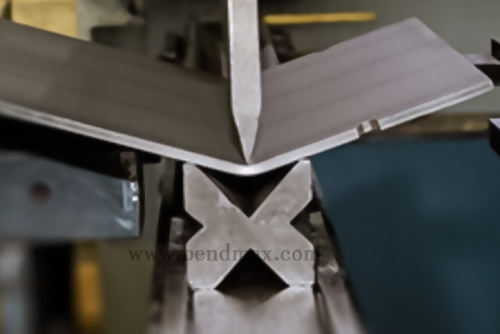

A dobra no ar reduz o contato entre a peça e a matriz. Isso pode ajudar a evitar interferências em certas operações de dobra complexas.
Como resultado, muitas oficinas de fabricação modernas utilizam:
para reduzir a necessidade de matrizes U especializadas.
Às vezes, a interferência vem do punção superior em vez da matriz inferior.
Usando:
Pode permitir que uma matriz em V padrão execute dobras mais complexas.
Embora a substituição de uma matriz em U por uma matriz em V possa reduzir os custos de ferramental, também introduz diversos riscos.
Se a flange for muito profunda, a peça de trabalho pode colidir com os ressaltos da matriz. Isso pode causar:
Aberturas em V de grande dimensão aumentam o raio de curvatura interno. Isso pode afetar:
A dobra a ar com matrizes em V grandes geralmente produz maior retorno elástico. Pode ser necessária compensação angular adicional.
As matrizes em V padrão podem facilmente deixar marcas em:
Nessas situações, as matrizes em U que não deixam marca são mais seguras.

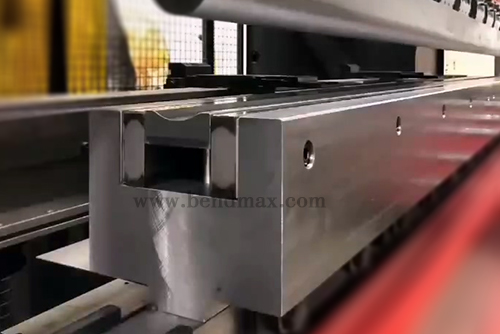

Existem diversas situações em que um dado U é essencial.

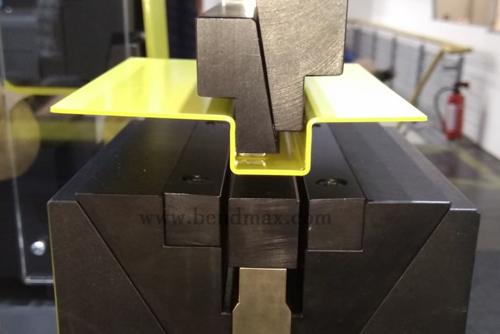

Painéis elétricos profundos e componentes de invólucros geralmente exigem matrizes em formato de U, pois as matrizes padrão em formato de V não oferecem espaço suficiente.
À medida que mais dobras são formadas, a estrutura da peça torna-se cada vez mais complexa.
Os moldes em forma de U fornecem o espaço necessário para a formação em estágios posteriores.
Flanges de grandes dimensões aumentam significativamente os riscos de interferência.
Principalmente para materiais espessos, matrizes em formato de U são frequentemente necessárias.
Para aço inoxidável espelhado ou chapa metálica pintada, as matrizes em U com insertos protetores oferecem uma proteção de superfície muito melhor.
Aplicações como:
geralmente requerem chips U dedicados.
Na dobra em prensa dobradeira moderna, nem as matrizes em U nem as em V são universalmente melhores. Em vez disso:
Cada tipo de ferramenta é projetado para diferentes requisitos de dobra.

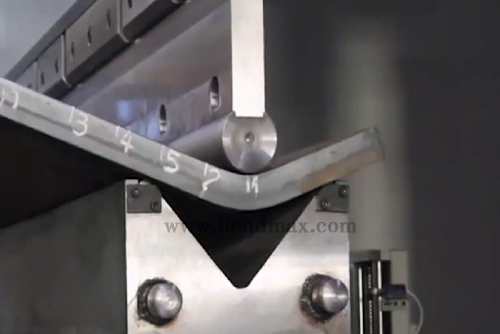

As matrizes em V são ideais para:
Os dies U são essenciais para:
Atualmente, muitos fabricantes de chapas metálicas procuram substituir matrizes em U por matrizes em V de grandes dimensões sempre que possível, a fim de:
No entanto, para aplicações de curvatura profunda e complexa, as matrizes em U continuam sendo insubstituíveis.
A melhor estratégia de ferramentas geralmente é uma combinação equilibrada de:
Isso proporciona o equilíbrio ideal entre:
