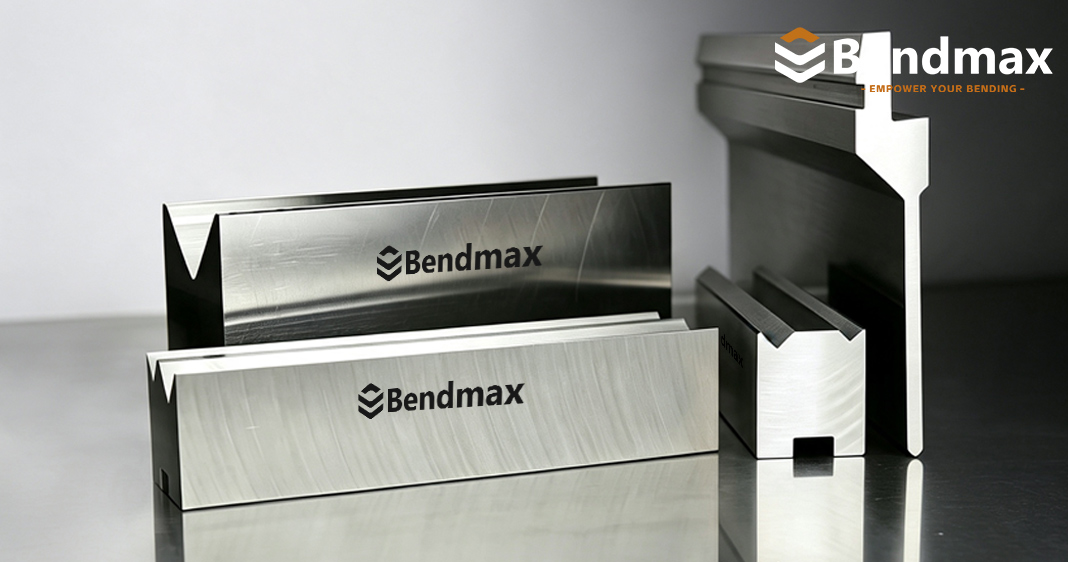

Ferramentas para prensa dobradeira estilo europeu versus estilo americano

Qual é o modelo certo para sua prensa dobradeira?

Se você está comprando ferramentas para prensa dobradeira, mais cedo ou mais tarde se deparará com a mesma pergunta:

Estilo europeu ou estilo americano?

À primeira vista, podem parecer duas maneiras diferentes de fabricar essencialmente o mesmo punção e matriz. Mas as diferenças estão, na verdade, na geometria das ferramentas, no método de fixação, na transferência de carga e até mesmo na forma como os operadores configuram uma prensa dobradeira.

E não, um não é automaticamente "melhor" que o outro.

A escolha certa depende de Sua prensa dobradeira, seu sistema de ferramentas atual e como você realmente usa a máquina.

1. Em primeiro lugar: qual é a diferença?

A maneira mais fácil de diferenciar os dois sistemas é observar o método de fixação e aperto do pino de punção.

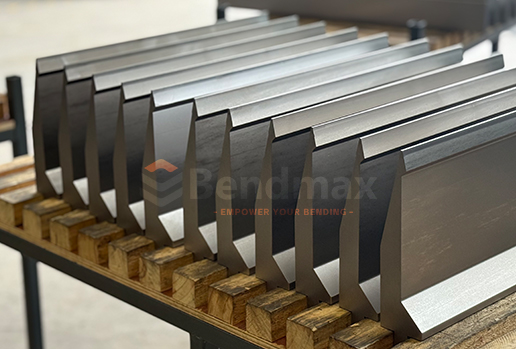

Ferramentas de estilo europeu

Ferramentas de estilo europeu, comumente associadas a Ferramentas no estilo Promecam, utiliza uma espiga relativamente estreita, tipicamente em torno de 13 mm, com ranhura de segurança ou recurso de travamento,Para obter mais informações, consulte nosso [Ferramentas para prensa dobradeira de estilo europeu] faixa.

O perfurador é normalmente instalado em um suporte específico e pode ser usado com sistemas de fixação rápida, hidráulica ou mecânica. Ferramentas segmentadas também são muito comuns.

Esse design é particularmente popular em prensas dobradeiras CNC modernas porque os operadores podem trocar de ferramentas rapidamente e combinar diferentes seções de punção e matriz para diferentes comprimentos de peça.

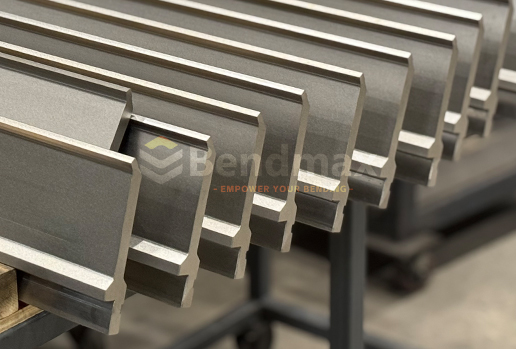

Ferramentas de estilo americano

As ferramentas de estilo americano representam a abordagem norte-americana mais tradicional. Nossas ferramentas são... [Ferramentas para prensa dobradeira estilo americano] Foi projetado para máquinas que utilizam essa interface de ferramentas tradicional.

Uma dimensão de referência comum é um Espiga de 1/2 pol. (12,7 mm), com o punção fixado por um sistema de fixação mecânica, parafusos de ajuste, parafusos de cabeça sextavada ou um suporte compatível, dependendo do projeto específico da ferramenta.

É simples, robusto e amplamente utilizado em prensas dobradeiras convencionais e mais antigas.

Resumindo:

Europeu = modular + troca rápida + orientado para a precisão

Americano = tradicional + robusto + direto

Mas a história não termina aqui.

2. Ferramentas europeias versus americanas: comparação rápida

Um aviso importante: “Estilo europeu” e “estilo americano” não são dimensões universais. Diferentes fabricantes e modelos de máquinas podem usar interfaces proprietárias. Sempre verifique o perfil real da punção, a haste, o suporte, a altura de trabalho e o sistema de fixação antes de fazer o pedido.

Uma espiga de 13 mm que "se parece suficientemente" com uma espiga de 1/2 polegada é não é um padrão de compatibilidade.

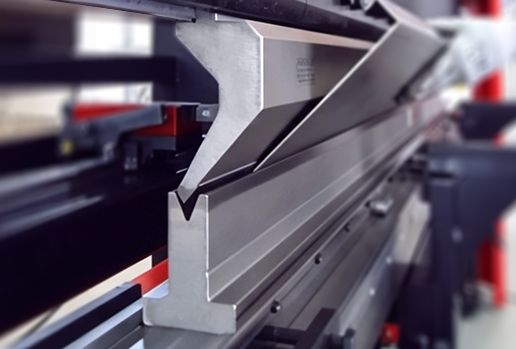

3. Por que o sistema de fixação é tão importante?

É aqui que as coisas ficam interessantes.

Uma prensa dobradeira pode ter centenas de toneladas de força disponíveis, mas essa força ainda precisa ser transmitida através do pinhão → suporte → punção → chapa → matriz → viga inferior.

A interface da ferramenta controla como o punção é posicionado e retido durante esse processo, enquanto uma interface adequada controla a posição e a retenção do punção. [sistema de fixação da prensa dobradeira] Permite realizar trocas de ferramentas de forma mais rápida e consistente.

Em muitos sistemas tradicionais de estilo americano, o operador posiciona manualmente a ferramenta e a fixa usando o sistema de fixação mecânica da máquina.

As ferramentas de estilo europeu normalmente utilizam uma haste deslocada e uma geometria de suporte específica. O mecanismo de travamento ajuda a posicionar o punção de forma consistente e facilita muito a troca rápida de ferramentas.

Isso é particularmente útil quando sua produção se parece com algo assim:

Parte A → trocar de ferramenta → Parte B → trocar de ferramenta → Parte C → trocar de ferramenta novamente.

Se o seu operador troca de ferramentas 15 vezes por dia, economizar alguns minutos por troca rapidamente se torna mais importante do que a diferença de preço entre dois punções.

4. Ferramentas europeias: onde realmente brilham

As ferramentas de estilo europeu são uma excelente escolha quando tempo de configuração e repetibilidade são importantes.

Trocas rápidas de ferramentas

[Ferramentas segmentadas para prensa dobradeira] Isso facilita a construção do comprimento de trabalho exato necessário, reduzindo o esforço exigido para trocas frequentes de ferramentas.

Em vez de terem que lidar com uma ferramenta longa e pesada todas as vezes, os operadores podem manusear seções menores e organizá-las conforme necessário.

Isso é uma grande vantagem para produção de alto mix e baixo volume.

Mais opções de geometria da ferramenta

Os sistemas de ferramentas europeus geralmente oferecem uma ampla gama de perfis de punção, incluindo:

• Socos padrão
• socos de pescoço de ganso

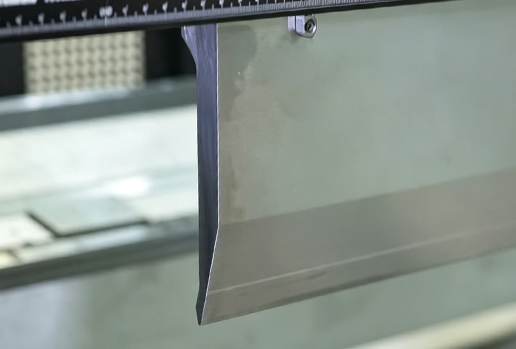

• socos em ângulo agudo
• Punções de raio
• Socos de faixa
• Ferramentas de bainha
• Ferramentas de dobra deslocada/em Z
• Ferramentas especiais de conformação

O perfil mais fino das ferramentas também pode facilitar o trabalho em torno de geometrias de flanges complexas.

Compatibilidade com fixação rápida

Se a sua prensa dobradeira estiver equipada com um sistema hidráulico ou de fixação rápida adequado, as ferramentas europeias podem tornar a configuração consideravelmente mais rápida.

Para lojas que realizam trocas frequentes de equipamentos, isso pode se traduzir diretamente em maior tempo de atividade das máquinas.

5. Ferramentas americanas: por que ainda são tão populares?

Porque às vezes Simplicidade é bom.

As ferramentas de estilo americano são utilizadas em oficinas de prensas dobradeiras na América do Norte há décadas. Muitos operadores já conhecem o sistema e muitas máquinas já possuem os suportes e ferramentas adequados.

Isso significa que você não precisa necessariamente redesenhar toda a sua configuração apenas para seguir um padrão de ferramentas mais recente.

As ferramentas americanas podem ser particularmente atraentes quando:

• Você já possui um grande estoque de ferramentas no estilo americano.
• Sua prensa dobradeira foi projetada com base em ferramentas americanas.
• As trocas de ferramentas são relativamente pouco frequentes.
• Você realiza principalmente operações de dobra padrão.
• O custo inicial das ferramentas é uma consideração importante.
• Sua produção não requer segmentação extensa.

Em outras palavras, se o seu sistema atual funciona bem, pode não haver motivo para alterá-lo simplesmente porque outro sistema de ferramentas parece mais moderno.

6. E quanto à precisão?

É aqui que as afirmações de marketing podem, por vezes, ficar um pouco exageradas.

As ferramentas de precisão europeias são frequentemente associadas a Retificação de precisão, dimensões controladas e posicionamento repetível.Muitos sistemas de ferramentas de precisão são fabricados com tolerâncias dimensionais rigorosas, o que ajuda a manter a geometria consistente do punção e da matriz.

Mas as ferramentas são apenas uma parte da equação.

A precisão final da dobra também depende de:

• Rigidez da estrutura da prensa dobradeira
• Paralelismo entre carneiro e cama
• Calibração da máquina
• Compensação de coroamento/deflexão
• Precisão do batente traseiro
• Espessura do material
• resistência do material
• desgaste da ferramenta
• Seleção correta da matriz em V
• Configuração do operador

Portanto, comprar um punção retificado com precisão não transformará magicamente uma prensa dobradeira mal calibrada em uma máquina de precisão.

Boas ferramentas + boa configuração da máquina = bons resultados de dobra.

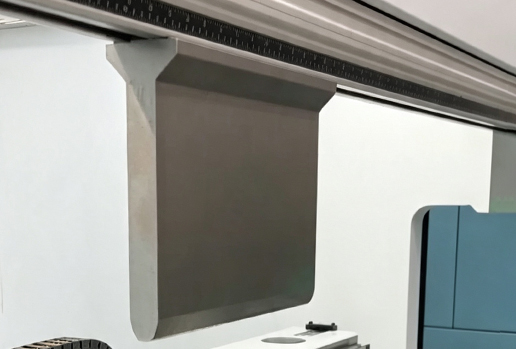

7. E quanto à dobra para trabalhos pesados?

Esta é outra área em que você deve olhar além da etiqueta da ferramenta.

Se você se abaixa com frequência chapa grossa, aço de alta resistência ou peças de trabalho grandesAs questões importantes são:

Qual é a carga admissível?

Como a carga é transferida?

Qual é a geometria do punção?

Qual é a abertura da matriz?

O suporte foi projetado para a tonelagem necessária?

Por exemplo, selecionar um punção simplesmente por ser "estilo europeu" ou "estilo americano" sem verificar a carga admissível não é uma boa ideia.

O sistema de ferramentas deve ser compatível com a máquina. tonelagem, capacidade de carga das ferramentas, espessura do material, comprimento da dobra e aplicação..

Talvez este artigo também possa ajudá-lo a aprender mais.Coleção de matrizes para prensa dobradeira de serviço >

8. Qual você deve escolher?

Eis a resposta prática.

Escolha ferramentas de estilo europeu se:

Você tem uma prensa dobradeira CNC moderna.

Você troca de ferramentas com frequência.

Você fabrica muitas peças diferentes.

Você precisa de punções e matrizes segmentadas.

Você valoriza a rapidez na configuração e a repetibilidade.

Você está considerando fixação hidráulica ou rápida.

Você precisa de uma ampla gama de ferramentas especializadas.

Para uma oficina de fabricação com alta variedade de produtos, as ferramentas de estilo europeu podem ser uma solução muito eficiente.



Escolha o modelo de ferramentas americano se:

Sua máquina já está configurada para ferramentas americanas.

Você já possui um grande estoque de ferramentas.

Sua produção utiliza ferramentas relativamente padronizadas.

A troca de ferramentas não é particularmente frequente.

Você prefere uma configuração mecânica simples.

Manter o ecossistema de ferramentas existente é mais econômico do que mudar de sistema.



9. Não se esqueça: a máquina vem primeiro.

Esta é provavelmente a regra mais importante:

Escolha o sistema de ferramentas com base na prensa dobradeira — e não o contrário.

Antes de encomendar um novo punção ou matriz, verifique:



Sistema de ferramentas

Dimensões do pino de perfuração

Configuração de suporte/fixação

Altura do soco

Dimensões do molde

Comprimento útil

carga máxima permitida

Ângulo de curvatura e raio necessários

tonelagem da máquina

Inventário de ferramentas existente

...

E não confie apenas na marca da máquina.



Uma máquina fabricada na Europa não significa automaticamente que utilize todos os tipos de ferramentas europeias. Da mesma forma, uma prensa dobradeira fabricada nos Estados Unidos pode usar um sistema de ferramentas específico, próprio ou compatível.

O que importa é a interface.

Não tem certeza de qual sistema de ferramentas ou abertura de matriz em V é o ideal para sua aplicação? Nossa [O que são ferramentas para prensa dobradeira? O guia definitivo para fabricantes] Explica os principais fatores a serem considerados antes de fazer um pedido.

Para obter mais informações sobre dobra de chapas metálicas de alta resistência, consulte nosso guia: [Adequação das ferramentas à capacidade da máquina].

10. Então… europeu ou americano?

Não há nenhuma luta de boxe aqui.

As ferramentas europeias não são automaticamente melhores.

As ferramentas americanas não são automaticamente consideradas antiquadas.

Eles foram simplesmente projetados em torno de diferentes abordagens para Fixação, transferência de força, geometria da ferramenta e fluxo de trabalho de produção.

Se a sua loja valoriza Trocas rápidas, ferramentas modulares, precisão e flexibilidade de produção.As ferramentas de estilo europeu costumam ser a opção mais atraente.

Se a sua prioridade for Compatibilidade, simplicidade, durabilidade e aproveitamento máximo de uma configuração existente ao estilo americano.As ferramentas americanas podem ser uma excelente escolha.

E se você estiver substituindo ferramentas para uma máquina existente, a melhor resposta costuma ser bem menos empolgante:

Compre as ferramentas que realmente se encaixam na sua prensa dobradeira.

Porque as ferramentas de prensa dobradeira mais caras do mundo continuam sendo inúteis se não forem compatíveis com a máquina.
