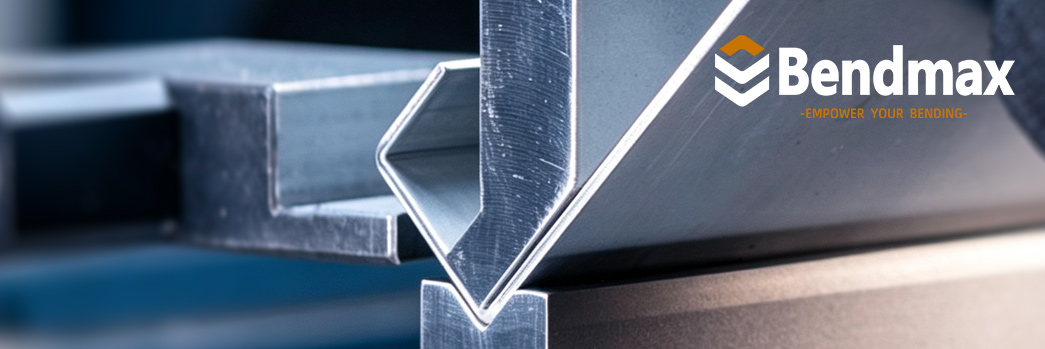

Quando os socos padrão ficam sem espaço,

Socos de pescoço de ganso abrem espaço

Punções para prensa dobradeira tipo pescoço de ganso para caixas profundas, perfis em U e flanges de retorno.

No primeiro artigo da série de ferramentas comuns para prensas dobradeiras da Bendmax, apresentamos... Punção de prensa dobradeira padrão como a base versátil da flexão diária.

Uma punção padrão é robusta, prática e adequada para muitas operações de dobra convencionais. No entanto, algumas peças apresentam um desafio diferente: O problema não é a força de flexão, mas sim a folga insuficiente..

Caixas profundas, perfis em U, flanges de retorno e invólucros com múltiplas curvas podem interferir com uma punção reta convencional antes que o processo de conformação seja concluído. Quando isso acontece, aumentar a tonelagem da máquina não resolverá o problema.

A solução geralmente reside em uma geometria de ferramenta diferente.

Quando os socos padrão ficam sem espaço, os socos com a ponta dos dedos em forma de pescoço de ganso abrem caminho.

1. O que é uma prensa dobradeira de pescoço de ganso?

A Soco de pescoço de ganso É uma ferramenta superior especializada para uma prensa dobradeira. Seu perfil rebaixado, curvo ou deslocado cria espaço adicional atrás da ponta do punção.

Essa área aberta permite que flanges previamente formadas e seções profundas da peça se movam ao redor do corpo do punção sem colidir com a ferramenta.

Em comparação com um furador padrão convencional, um furador tipo pescoço de ganso é especialmente útil para:

• Dobra de caixa profunda
• formação de canal em U
• Dobra da flange de retorno
• Produção de painéis elétricos
• Fabricação de invólucros e caixas
• Canais e panelas profundas
• Operações de dobra em várias etapas
• Peças com folga interna restrita

O nome deriva do perfil característico da ferramenta, em forma de pescoço. A geometria foi projetada para criar espaço onde um punção reto normalmente interferiria com a peça de trabalho.

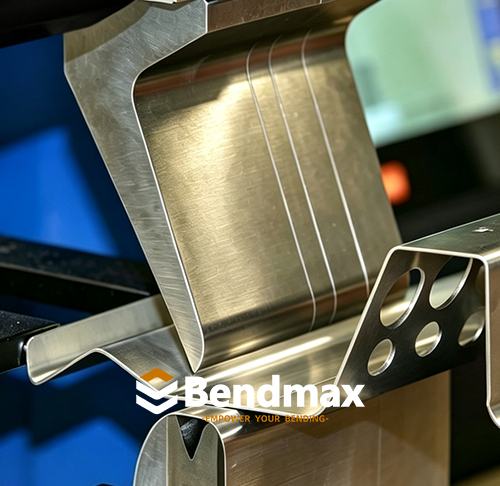

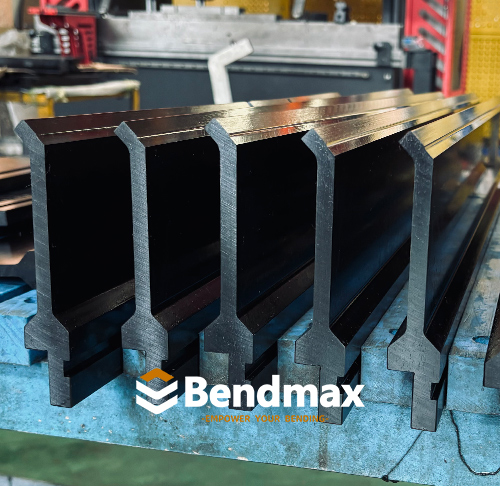

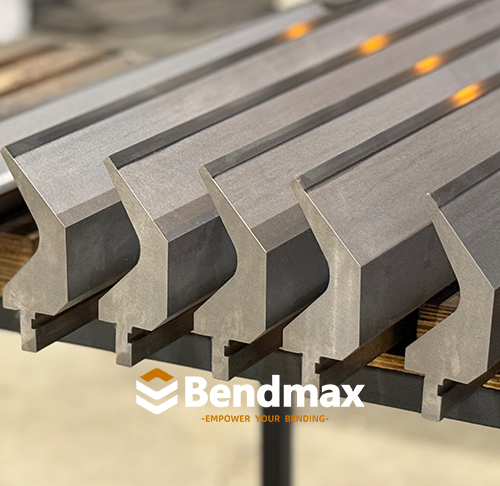

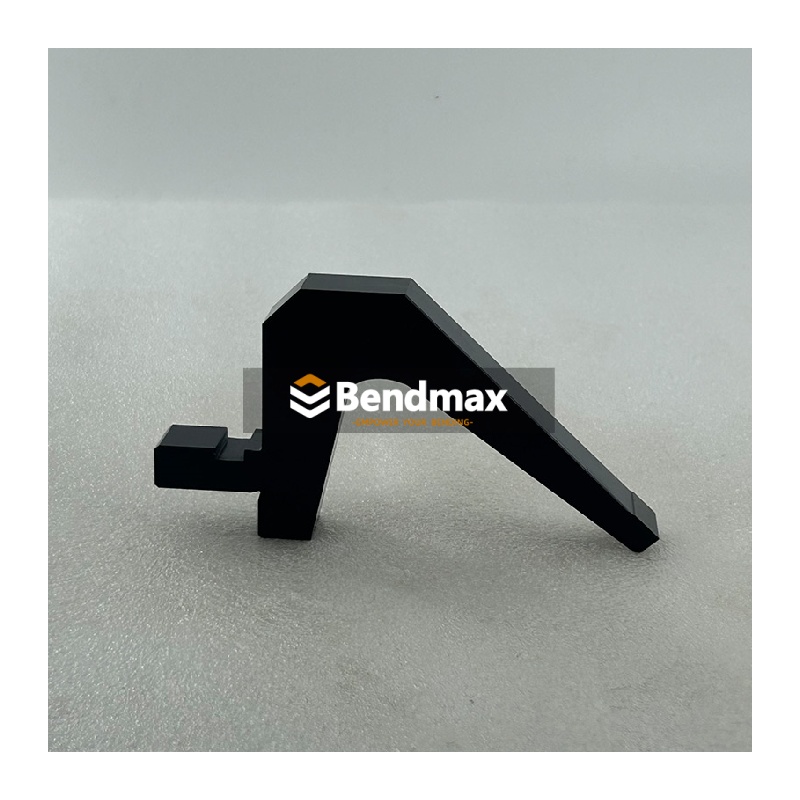

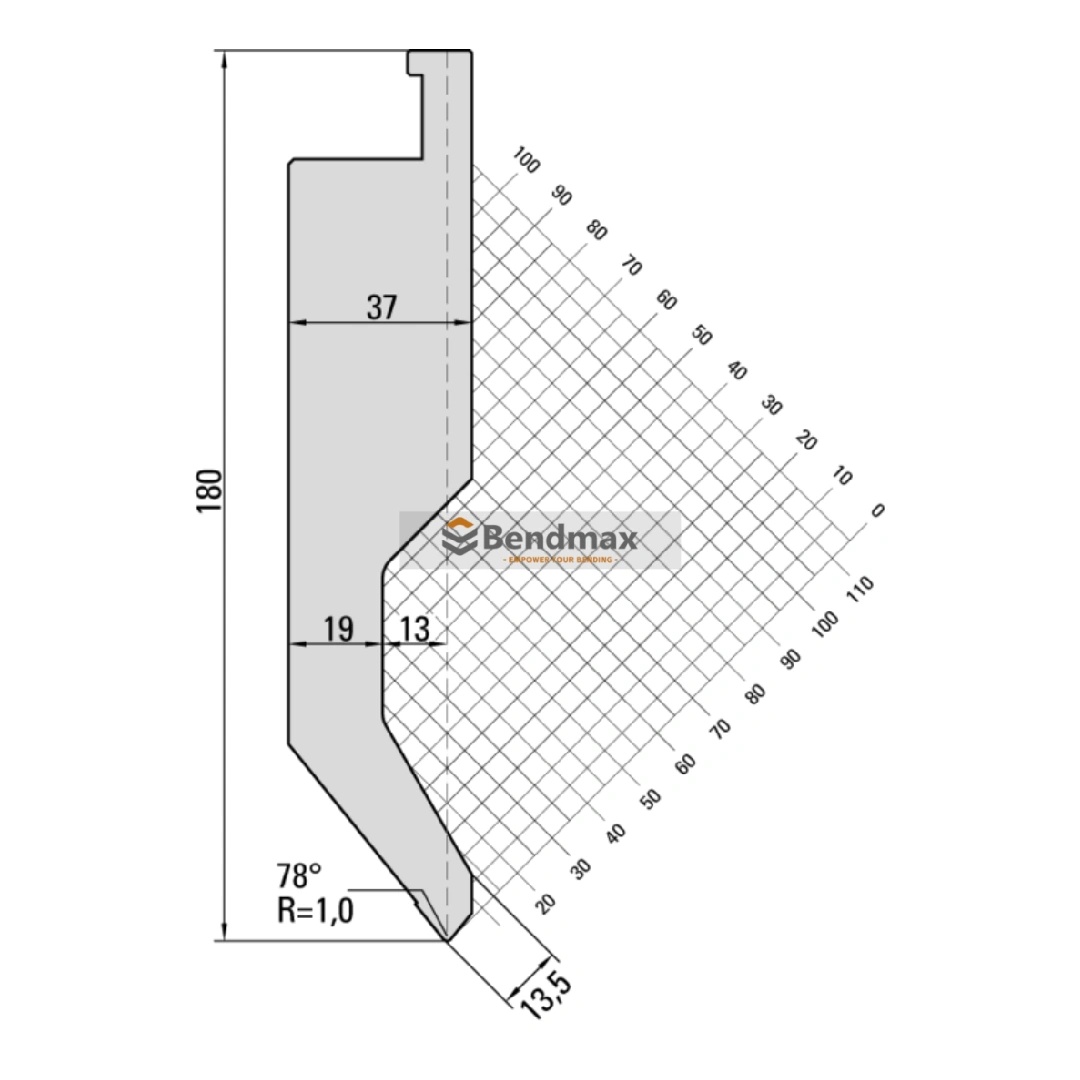

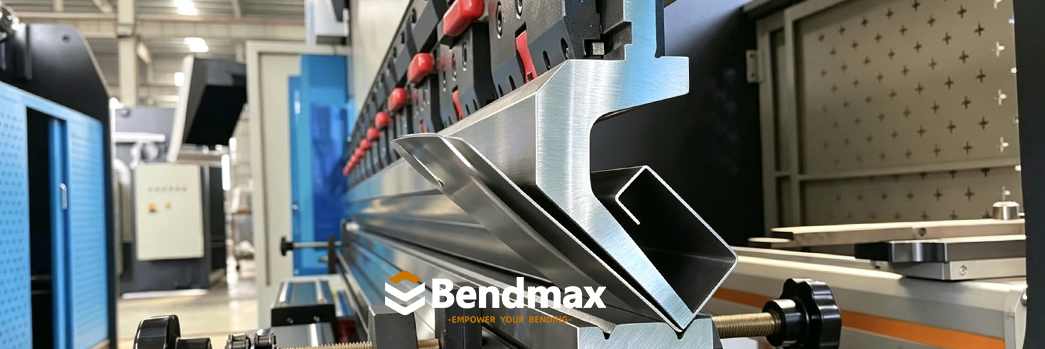

Bednmax - Prensa dobradeira Amada com sistema de pescoço de ganso/punção de cisne

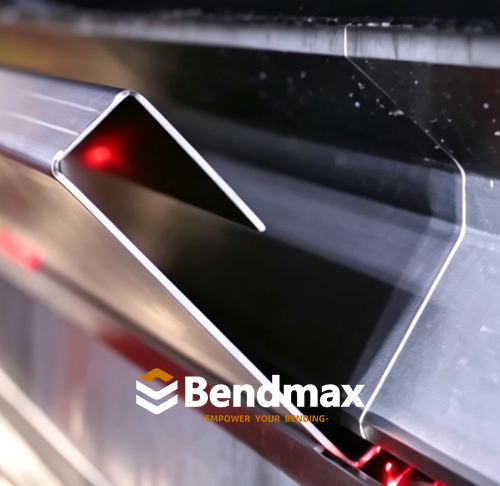

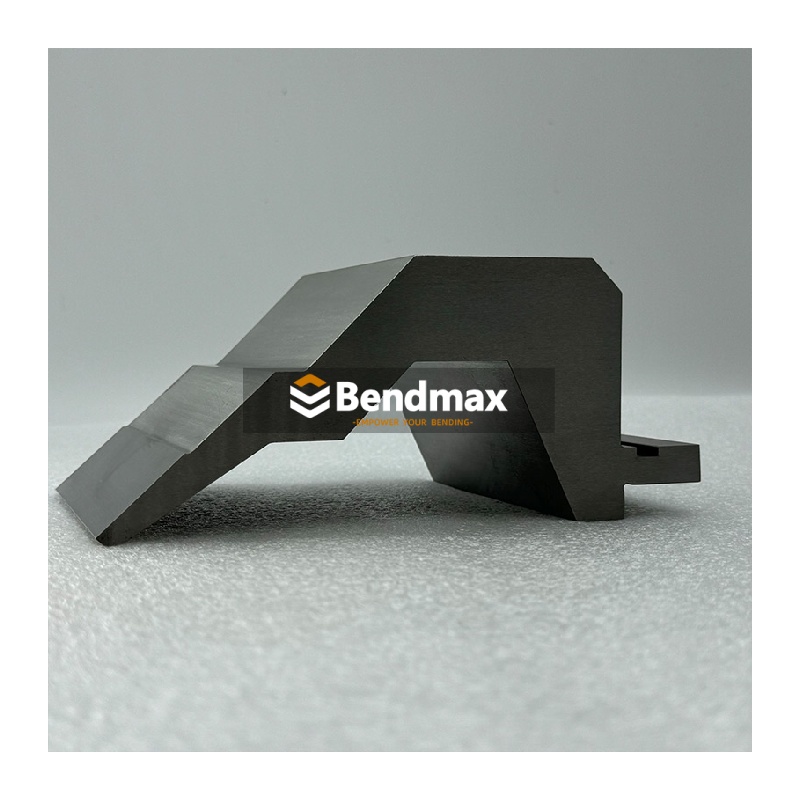

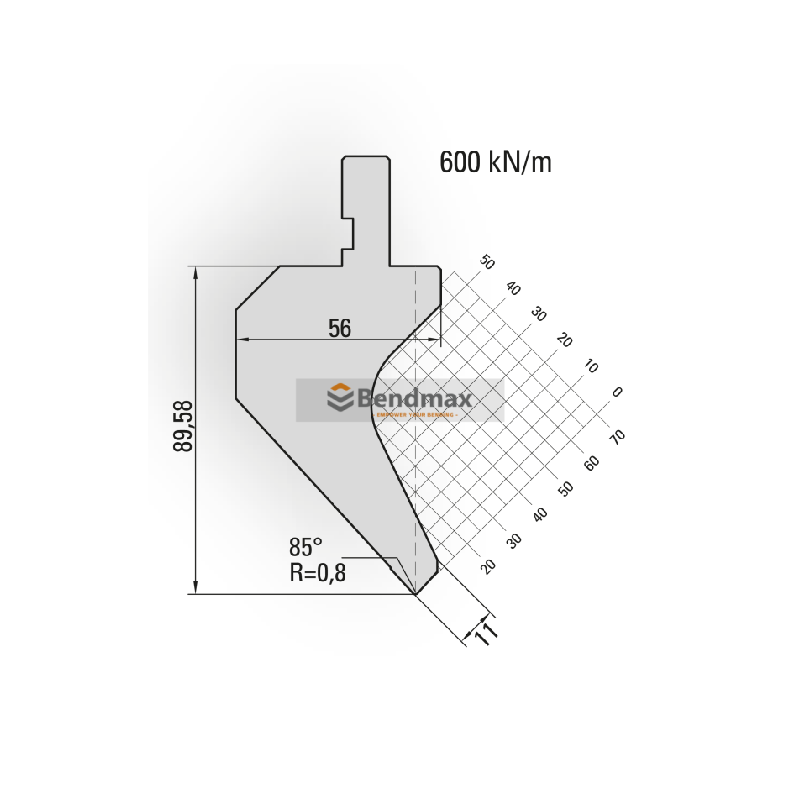

Bednmax - Prensa dobradeira Amada com sistema de pescoço de ganso/punção de cisne

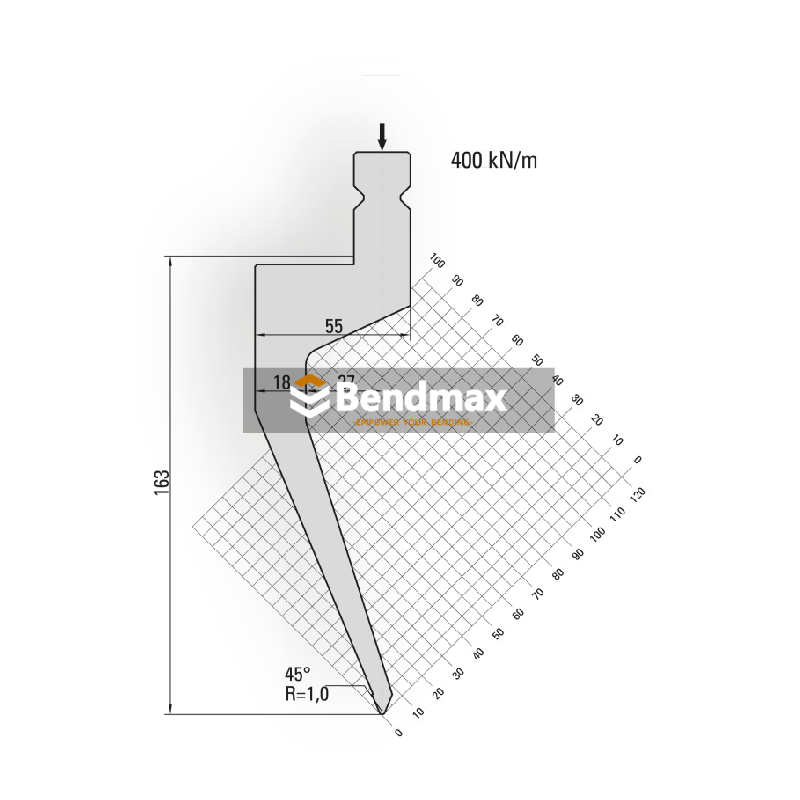

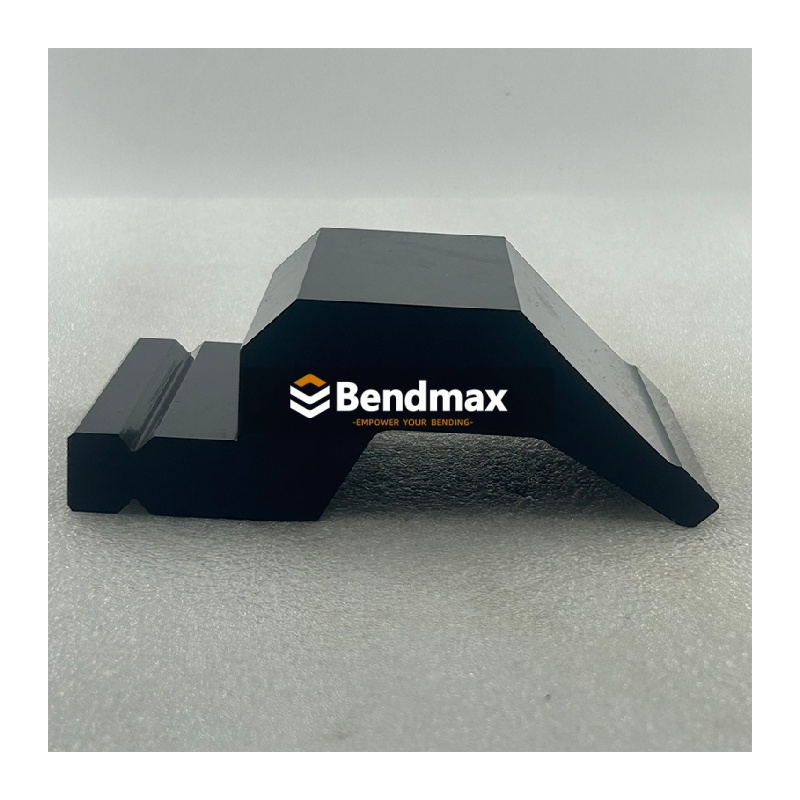

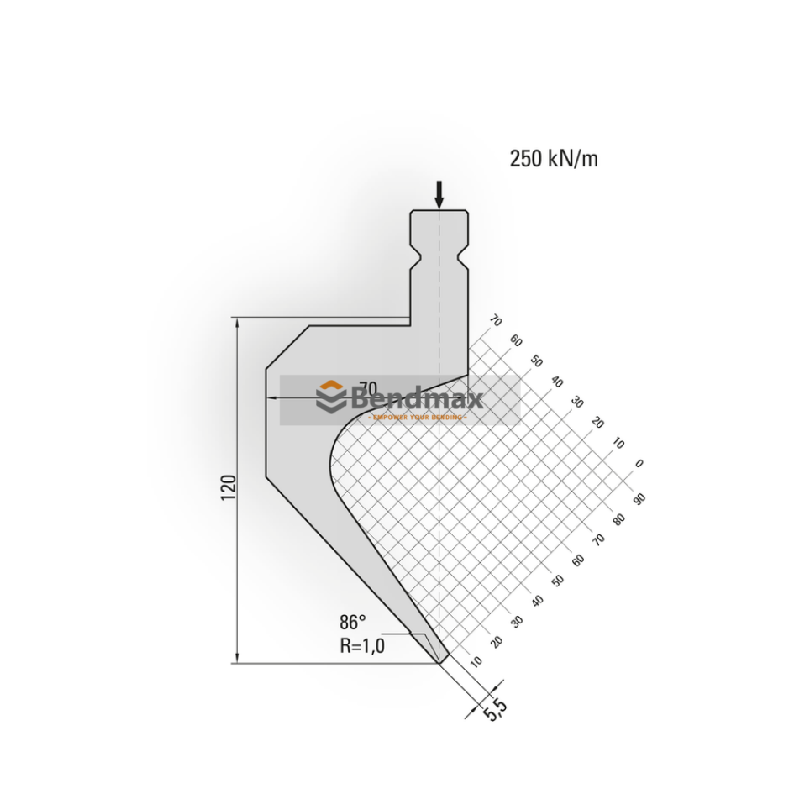

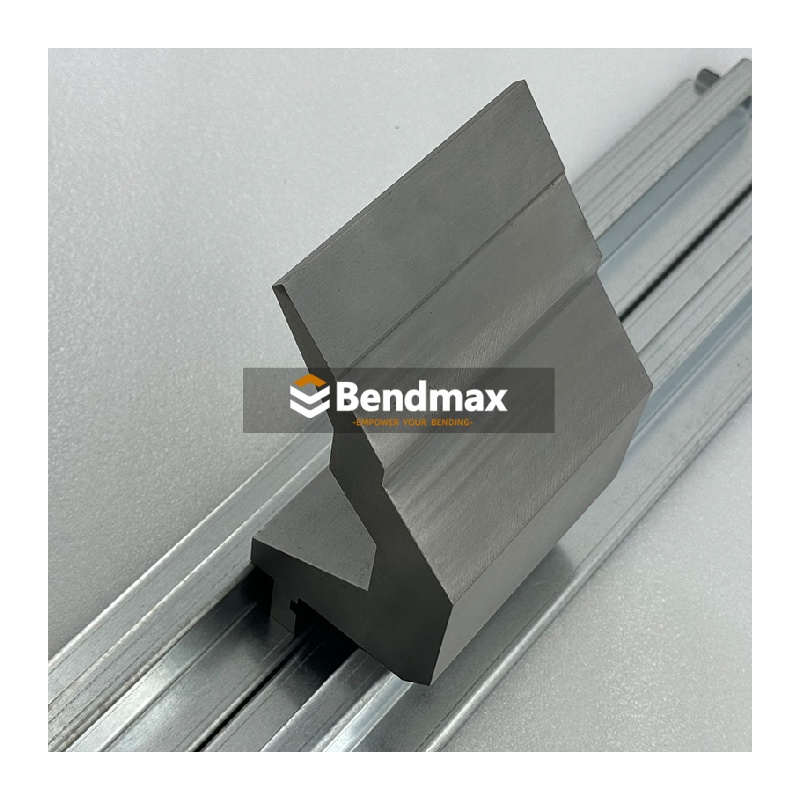

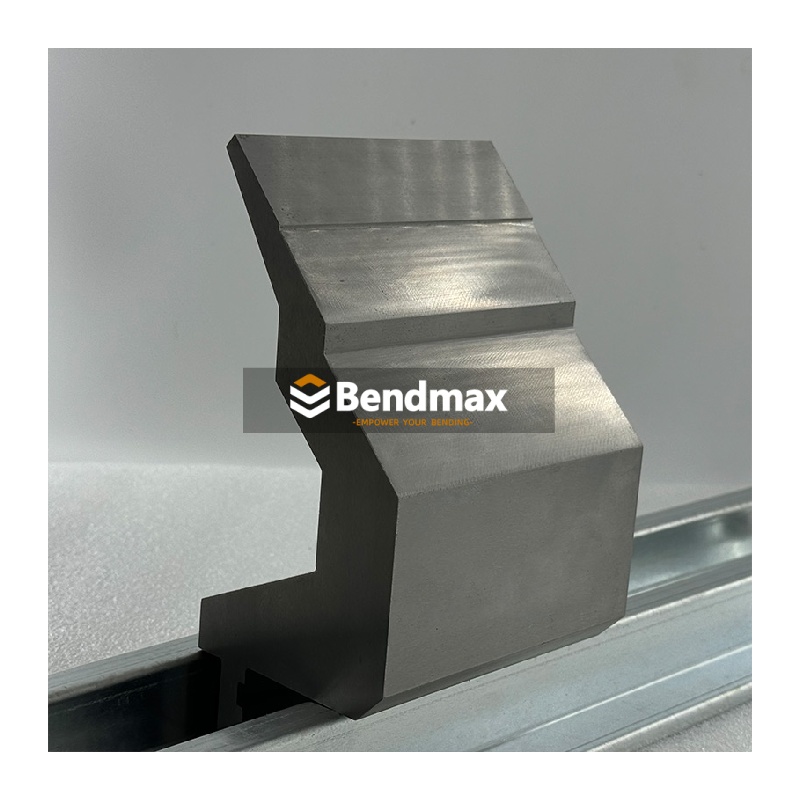

Bednmax - Prensa dobradeira de sistema WILA/Trumpf com pescoço de ganso/punção de cisne

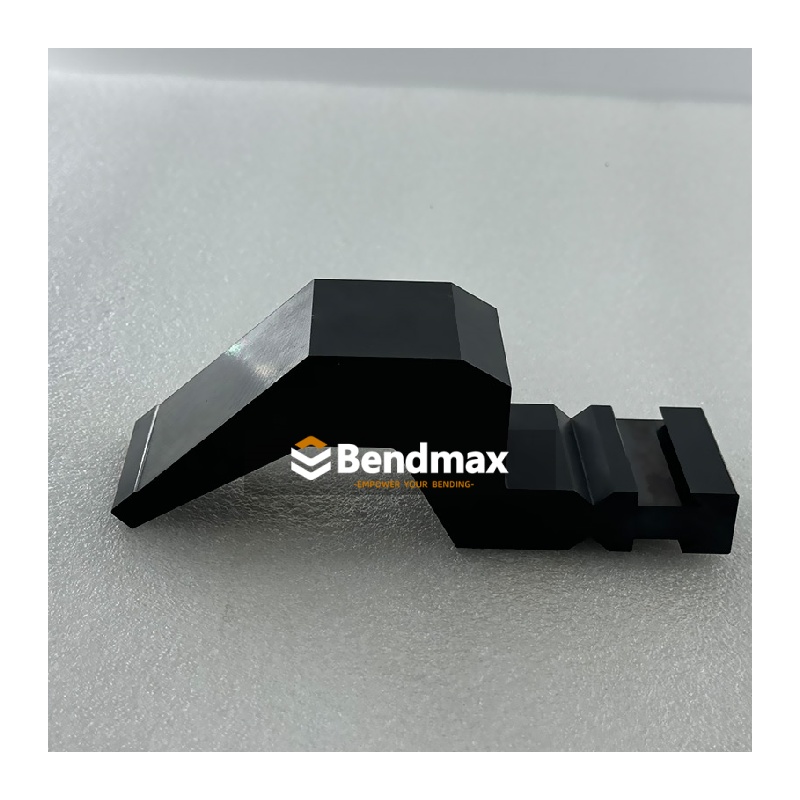

Bednmax - Prensa dobradeira com sistema Bystronic, tipo pescoço de ganso/pinça de cisne

2. Por que os punções padrão às vezes ficam sem espaço

Um punção padrão possui um corpo relativamente sólido e robusto. Esse design proporciona boa resistência estrutural e o torna adequado para dobras de uso geral.

No entanto, durante dobras complexas, a peça não permanece plana.

Após a primeira dobra, a aba se eleva. Após várias dobras, a peça de trabalho pode começar a envolver a ferramenta superior. Quando a próxima aba se move para cima, ela pode colidir com o corpo sólido do Punção Padrão.

Os problemas típicos de interferência incluem:

• Uma parede lateral profunda atingindo o corpo do soco
• Uma flange de retorno colidindo com o punção
• Uma flange previamente dobrada em contato com o porta-ferramentas
• Uma caixa estreita que se torna apertada demais para um soco direto.
• A dobra final torna-se impossível porque a peça envolve a ferramenta.

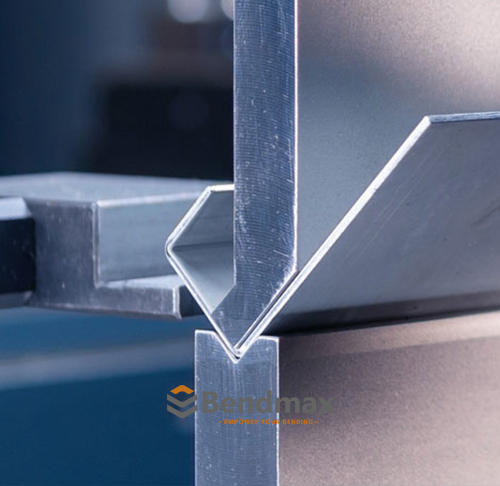

Isto é um problema de folgaNão necessariamente um problema de força.

A resistência resolve problemas de carga. A geometria resolve problemas de folga.

Um punção padrão mais resistente pode suportar uma força de flexão maior, mas não consegue criar espaço adicional em torno de uma flange profunda ou previamente formada.

3. Como a geometria do pescoço de ganso cria mais espaço A principal característica de um anzol Gooseneck Punch é o seu pescoço ou garganta rebaixada. Em vez de usar um perfil sólido atrás da ponta do punção, a ferramenta remove material da área de interferência. Isso cria uma zona de folga onde a flange da peça pode passar durante o curso de dobra. O princípio de funcionamento é simples: • A ponta do punção entra em contato com a chapa metálica. • O material começa a se formar ao redor da matriz em V. • As flanges previamente dobradas movem-se para cima. • O perfil rebaixado da punção proporciona espaço para essas flanges. • A dobra pode ser concluída sem que a peça de trabalho atinja o corpo do punção.   Essa geometria é particularmente valiosa na conformação de caixas profundas ou curvas de retorno, onde a peça de trabalho fica cada vez mais próxima da ferramenta superior durante as operações sucessivas.

4. Aplicações típicas de punções tipo pescoço de ganso

Dobra de caixa profunda

Caixas profundas são uma das aplicações mais comuns para furadores de pescoço de ganso.

Quando as primeiras laterais de uma caixa já foram dobradas, as abas restantes podem se elevar ao lado do punção. Um punção reto pode colidir com essas paredes antes que a dobra final seja concluída.

O perfil rebaixado de um encaixe tipo pescoço de ganso permite que as paredes existentes da estrutura se movam para a área livre.

Os produtos típicos incluem:

5. Soco em pescoço de ganso vs. Soco padrão

As duas ferramentas não são substitutas diretas uma da outra.

Normalmente, deve-se selecionar um punção padrão quando a peça de trabalho possui geometria convencional e folga suficiente. Um punção tipo pescoço de ganso torna-se útil quando a peça de trabalho interfere fisicamente com a ferramenta padrão.

6. A principal vantagem: Mais espaço livre

A maior vantagem de um guincho tipo pescoço de ganso não é uma maior capacidade de carga ou um ângulo de curvatura mais acentuado.

Sua principal vantagem é autorização adicional.

Isso pode ajudar os fabricantes:

• Complete as curvas mais profundas

• Reduzir a interferência entre o punção e a peça de trabalho

• Forme flanges de retorno com mais facilidade.

• Melhorar o acesso a perfis específicos

• Reduzir a necessidade de cortes especiais de alívio na peça de trabalho.

• Simplificar sequências de flexão complexas

• Melhorar a flexibilidade da produção

Para muitas aplicações de perfil profundo, a geometria correta do punção pode ser mais importante do que simplesmente escolher uma ferramenta mais resistente.

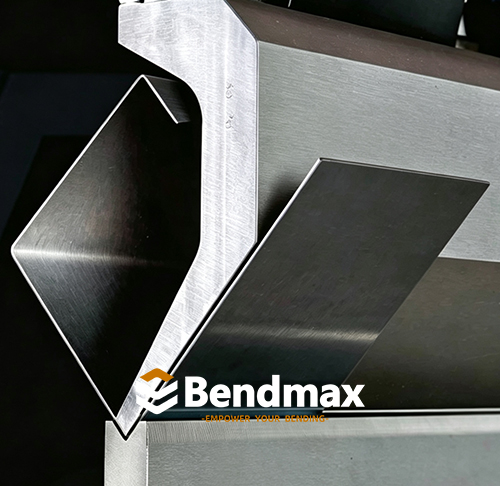

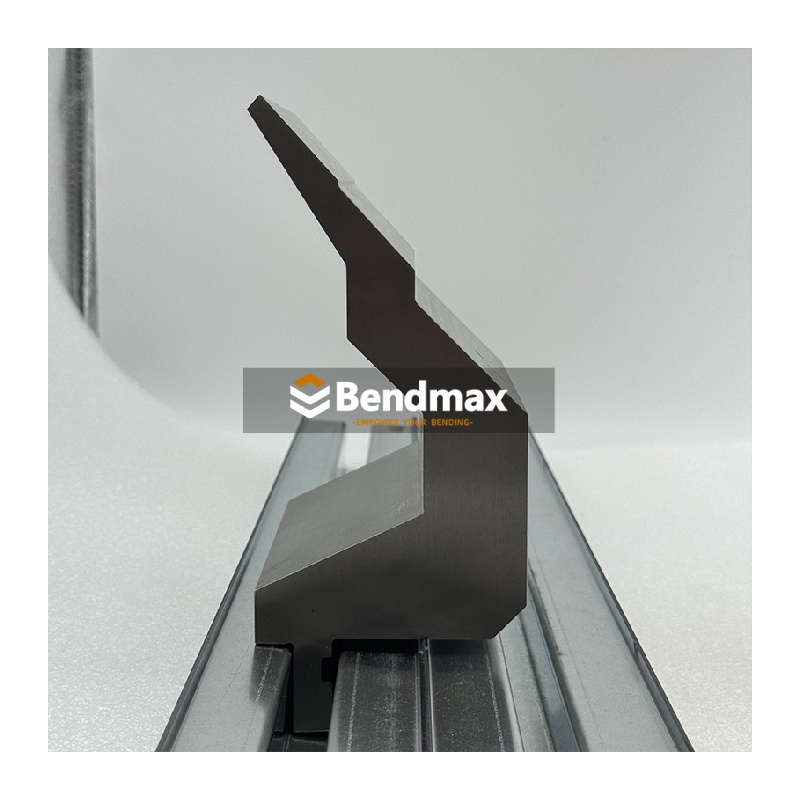

Dobradeira de pescoço de ganso / Punção de cisne

7. A compensação estrutural

A folga criada por um punção tipo pescoço de ganso resulta da remoção de material do corpo do punção.

Isso significa que uma garganta mais profunda pode reduzir a área da seção transversal que suporta a ponta de trabalho. À medida que a garganta se torna mais profunda, o punção pode ficar mais difícil de perfurar. mais sensível a: • Carga de flexão • Deflexão da ferramenta • Carga desigual • Pressão concentrada • Comprimento de perfuração incorreto • Força de conformação excessiva • Seleção inadequada da matriz

Por essa razão, um anzol Gooseneck Punch não deve ser escolhido apenas pela sua aparência ou profundidade da garganta. A folga necessária deve ser equilibrada com: • Espessura do material • Tipo de material • Raio interno necessário • Profundidade da caixa ou flange • Comprimento de curvatura • Ângulo de soco • Abertura em V • Tonelagem da máquina • Capacidade de carga da ferramenta • Método de dobra real   Um furador de pescoço de ganso é projetado para criar espaço, mas ainda precisa de resistência estrutural suficiente para a aplicação.

8. Por que a profundidade da garganta é importante

A profundidade da garganta determina quanto espaço está disponível atrás da ponta do furador.

No entanto, uma maior profundidade de garganta nem sempre é melhor. Um recesso muito profundo pode reduzir a rigidez da ferramenta e limitar a carga de flexão admissível.

A abordagem correta é selecionar o profundidade mínima da garganta que proporciona a folga necessária, mantendo ao mesmo tempo resistência e estabilidade suficientes.

9. Sequência de socos no pescoço de ganso e flexão de caixa



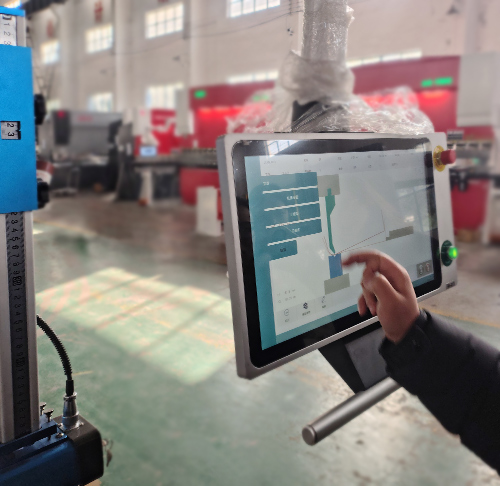

A seleção da ferramenta é apenas uma parte do sucesso na dobra de peças em caixas. A sequência de dobra também afeta a folga.

Para muitos componentes em formato de caixa, os operadores devem considerar dobrar primeiro as abas mais curtas. Isso pode ajudar a preservar o acesso para as dobras posteriores e reduzir o risco de envolver o punção com paredes previamente formadas.

Antes da produção, verifique:

A altura de cada flange

A distância entre paredes opostas

A profundidade da garganta do soco

O comprimento do segmento de perfuração

Dimensões do porta-ferramentas

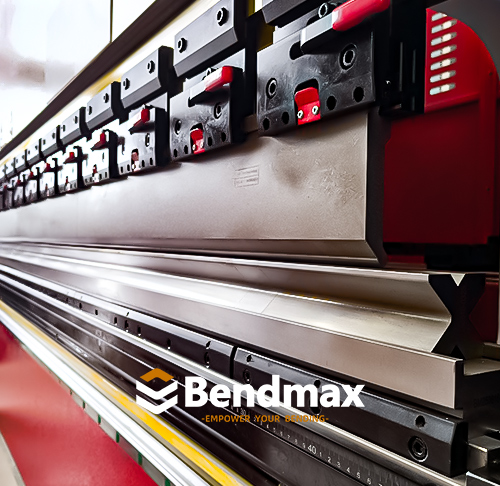

A máquina luz do dia

A posição da curva final

A possibilidade de interferência na curva

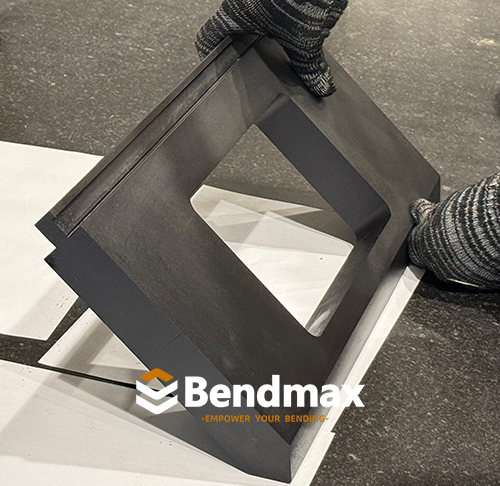

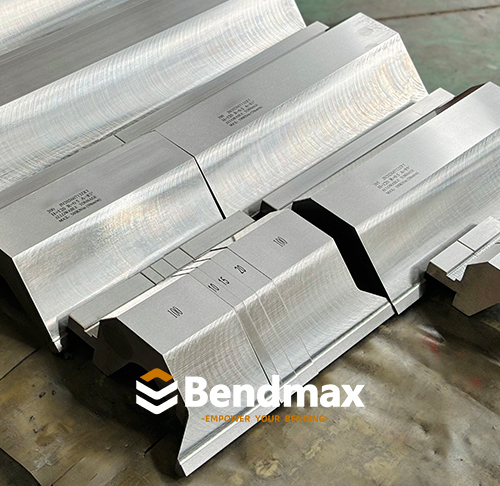

Para caixas estreitas ou totalmente fechadas, podem ser necessárias ferramentas segmentadas ou seções especiais para os chifres. Um único punção tipo pescoço de ganso não resolve todos os problemas de folga horizontal ou de canto.

10. Os punhos de pescoço de ganso não são uma solução universal.

Embora os encaixes tipo pescoço de ganso proporcionem mais espaço livre, eles não eliminam todas as limitações de flexão.

Um Gooseneck Punch pode não ser adequado quando:

• A carga de flexão necessária é muito alta.

• A profundidade da garganta é insuficiente.

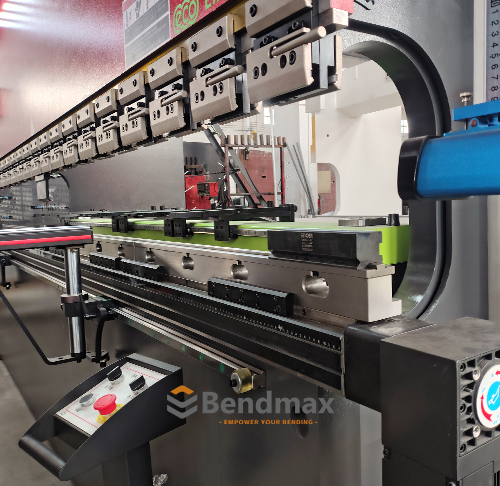

• A caixa é mais funda do que o espaço disponível para a máquina.

• A ferramenta é muito comprida para a carga necessária.

• A peça de trabalho requer folga em ambas as extremidades do punção.

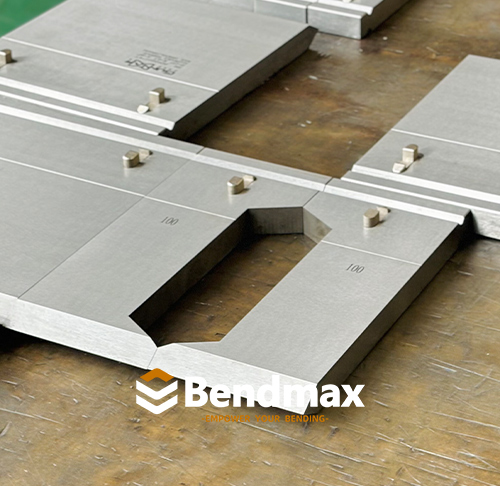

• A peça precisa de um deslocamento especial ou perfil de chifre.

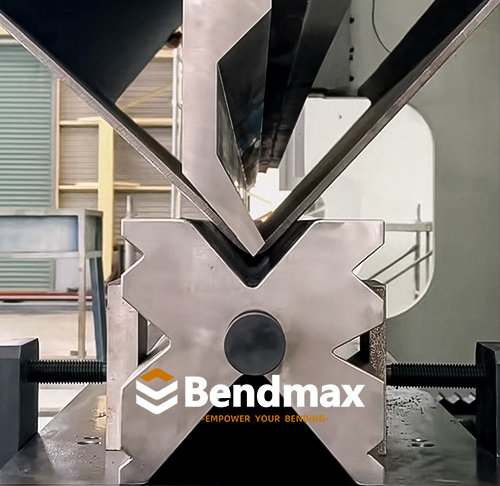

• O V-die selecionado não corresponde à aplicação.

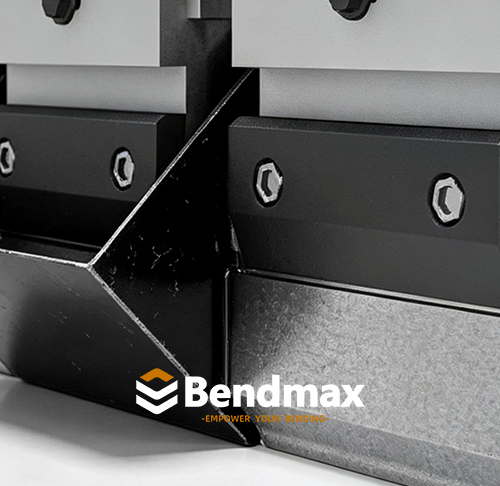

Nessas situações, a solução pode envolver:

A melhor escolha de ferramenta depende da geometria completa da peça de trabalho, e não apenas de uma dimensão.

Antes de escolher um furador de pescoço de ganso, revise as seguintes informações.

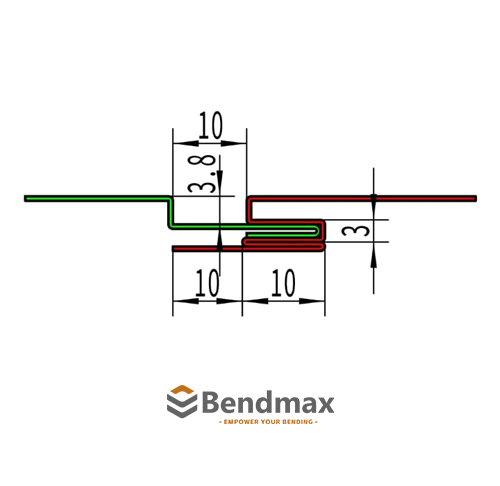

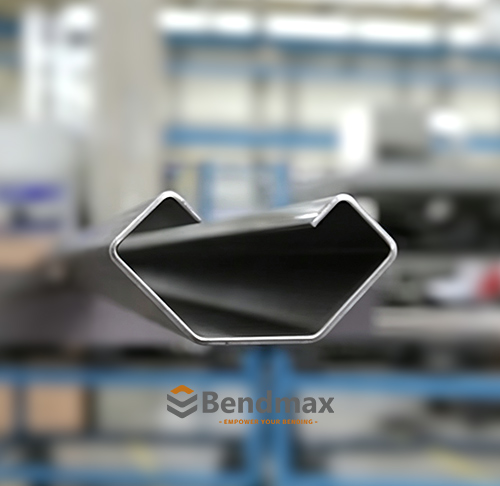

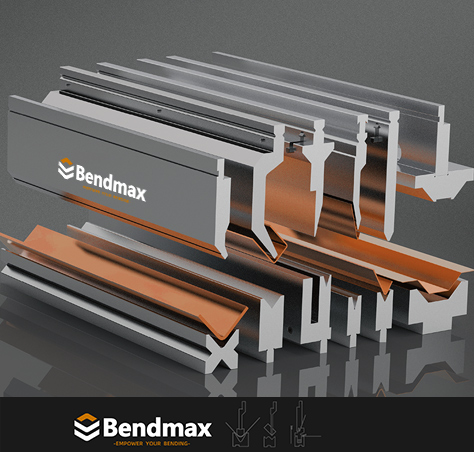

Sistema de ferramentas Confirme a interface da ferramenta de dobra da prensa, como por exemplo: Sistema Amada Sistema Trumpf Sistema WILA Sistema Bystronic Sistema LVD

12. Suportes de pescoço de ganso da Bendmax

A Bendmax fabrica punções e matrizes para prensas dobradeiras, tanto para aplicações de dobra padrão quanto especializadas.

Nossas soluções de perfuração em pescoço de ganso são projetadas para fornecer:

		Desembaraço confiável Os perfis rebaixados criam espaço adicional para caixas profundas, canais em U e flanges de retorno.
		Geometria de Precisão Usinagem e retificação precisas ajudam a manter dimensões de punção consistentes e um bom desempenho de conformação.
		Seleção de materiais adequados Dependendo da aplicação, as ferramentas Bendmax podem ser fabricadas utilizando materiais como C45 ou 42CrMo.

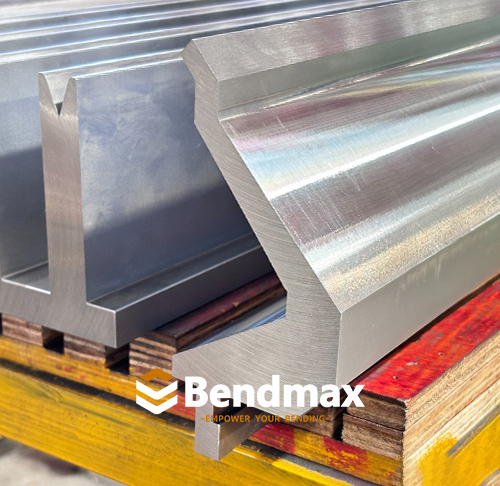

		Personalização baseada em aplicativos Diferentes profundidades de garganta, ângulos de punção, alturas e comprimentos de trabalho podem ser considerados de acordo com os requisitos da peça e da máquina do cliente.
		Compatibilidade do sistema As ferramentas podem ser fornecidas para sistemas de prensa dobradeira de uso comum, mediante confirmação da interface e das dimensões necessárias.

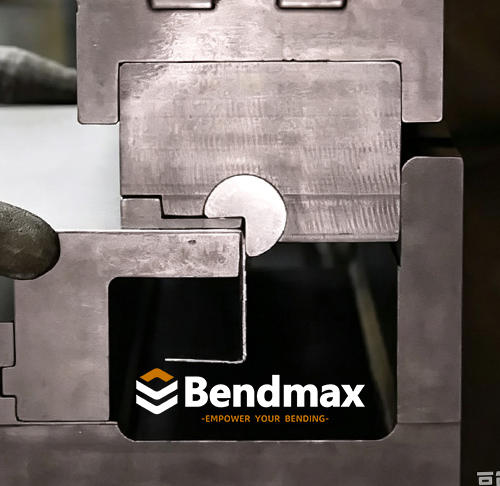

Para punções de pescoço de ganso personalizadas, os clientes podem fornecer um desenho da peça, a espessura do material, o ângulo de dobra, a altura da flange e informações da máquina. A Bendmax pode então avaliar a folga necessária e recomendar um projeto de ferramental adequado.

Um gancho de pescoço de ganso é uma ótima opção quando:

• Um punção padrão colide com a peça de trabalho.
• A peça possui paredes laterais profundas.
• A peça de trabalho inclui flanges de retorno longas.
• Um canal em forma de U requer espaço interno adicional.
• A sequência de flexão cria interferência
• A peça torna-se difícil de girar ou reposicionar.
• Um punção convencional não consegue alcançar a linha de dobra necessária.

A questão fundamental não é:

"Preciso de um soco mais forte?"

Isso é:

“A peça precisa de mais espaço ao redor do punção?”

Se a resposta for sim, um Gooseneck Punch pode ser o próximo passo certo.

14. A Lição de Engenharia

A punção padrão para prensa dobradeira é a base versátil para dobras do dia a dia. Mas quando perfis profundos, flanges de retorno ou paredes previamente conformadas começam a interferir com a ferramenta, uma geometria diferente se faz necessária.

Uma prensa dobradeira tipo pescoço de ganso cria espaço adicional atrás da ponta de trabalho, ajudando os fabricantes a moldar caixas profundas, canais em U e flanges de retorno com mais eficiência.

Sua principal vantagem é clara:

Um punção padrão oferece resistência e versatilidade. Um punção tipo pescoço de ganso proporciona o espaço necessário para dobras complexas.

A escolha correta deve sempre equilibrar folga, resistência da ferramenta, capacidade da máquina e geometria da peça de trabalho.

No próximo artigo da série de ferramentas comuns para prensas dobradeiras da Bendmax, exploraremos outro perfil de punção especializado e explicaremos quando ele se torna mais adequado do que uma punção tipo pescoço de ganso convencional.

15. As Perguntas Frequentes

A punção padrão para prensa dobradeira é a base versátil para dobras do dia a dia. Mas quando perfis profundos, flanges de retorno ou paredes previamente conformadas começam a interferir com a ferramenta, uma geometria diferente se faz necessária.

Uma prensa dobradeira tipo pescoço de ganso cria espaço adicional atrás da ponta de trabalho, ajudando os fabricantes a moldar caixas profundas, canais em U e flanges de retorno com mais eficiência.

Sua principal vantagem é clara:

1. Vocês fabricam ferramentas personalizadas para prensas dobradeiras?

Sim. A Bendmax fabrica punções, matrizes e ferramentas personalizadas para prensas dobradeiras com base em seus desenhos, dimensões, material, espessura e requisitos de dobra.



2. De que informações você precisa para me enviar um orçamento?

Por favor, forneça o desenho da ferramenta ou da peça, o modelo da prensa dobradeira, o sistema de ferramentas, o material, a espessura, o ângulo de dobra, o raio interno e o comprimento necessário. Fotos ou amostras também são úteis.



3. Quais materiais são usados ​​para as ferramentas da sua prensa dobradeira?

Normalmente utilizamos C45 e 42CrMo, selecionados de acordo com o projeto da ferramenta e os requisitos da aplicação. Requisitos especiais de materiais também podem ser discutidos.



4. Qual a dureza alcançada pelas suas ferramentas?

Dependendo do projeto da ferramenta, o corpo é normalmente endurecido a HRC 30–35, enquanto a área de trabalho pode atingir aproximadamente HRC 54–60 para melhor resistência ao desgaste e maior vida útil.



5. Como você garante a precisão das ferramentas?

Utilizamos equipamentos de usinagem CNC de precisão, retificação e inspeção para controlar dimensões, precisão de perfil, retilineidade e dureza, com uma precisão típica de ferramentas de até ±0,02 mm.



6. Qual é o prazo de entrega da sua produção?

O prazo de entrega depende do tipo de ferramental, da quantidade e dos requisitos de personalização. Ferramentas padrão geralmente podem ser fornecidas mais rapidamente, enquanto ferramentas personalizadas exigem tempo adicional de engenharia e produção.



7. Você consegue fabricar?

Sim. Aceitamos encomendas OEM e em grande volume, incluindo a fabricação de ferramentas de acordo com os desenhos, especificações e sistemas de ferramentas exigidos pelo cliente.



8. Vocês enviam ferramentas para prensa dobradeira para o mundo todo?

Sim. A Bendmax fornece ferramentas para prensas dobradeiras a clientes em todo o mundo e pode oferecer suporte para embalagens de exportação, coordenação de envio e serviço pós-venda.



9. Você pode me ajudar a escolher as ferramentas certas para a prensa dobradeira?

Sim. Envie-nos o modelo da sua máquina, as ferramentas existentes, o desenho da peça ou os requisitos de dobra. Nossos engenheiros podem ajudar a recomendar uma solução adequada de punção, matriz ou ferramenta personalizada.
