Em operações de dobra de chapas metálicas, muitos operadores são obrigados a usar ferramentas inadequadas simplesmente porque as corretas não existem. Ferramentas para prensa dobradeira de alta resistência Não está imediatamente disponível. Surpreendentemente, peças aceitáveis podem, por vezes, ser produzidas utilizando configurações de ferramentas completamente diferentes.
No entanto, essa abordagem é:
A melhor prática na seleção de ferramentas para prensa dobradeira deve sempre se concentrar em um objetivo simples:
Produzir peças da mais alta qualidade no menor tempo possível.
Compreender os diferentes tipos de matrizes inferiores de prensa dobradeira é, portanto, essencial para melhorar a produtividade, reduzir o tempo de preparação e garantir a consistência da dobra.
A matriz inferior de uma prensa dobradeira é a ferramenta montada na base da prensa dobradeira e funciona em conjunto com o punção para formar a chapa metálica.
O dado inferior afeta diretamente:
As categorias comuns de matrizes inferiores incluem:
 |  |  |  |  |
|
|
|
|
|
 |  |  |  |  |
|
|
|
|
|

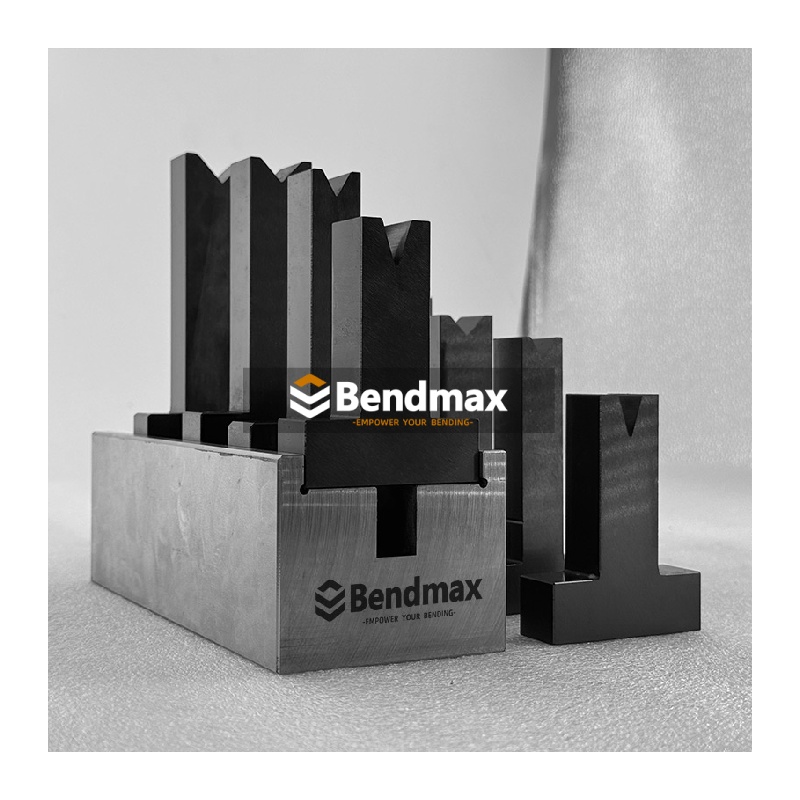

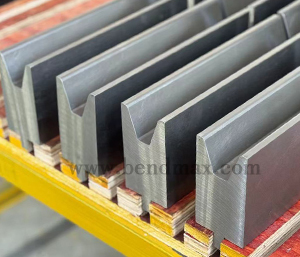

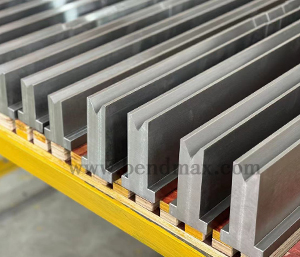

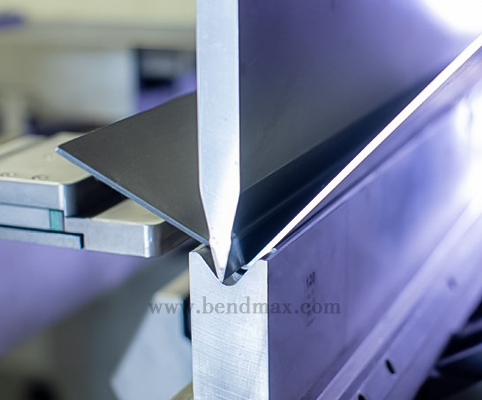

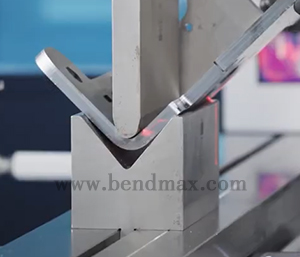

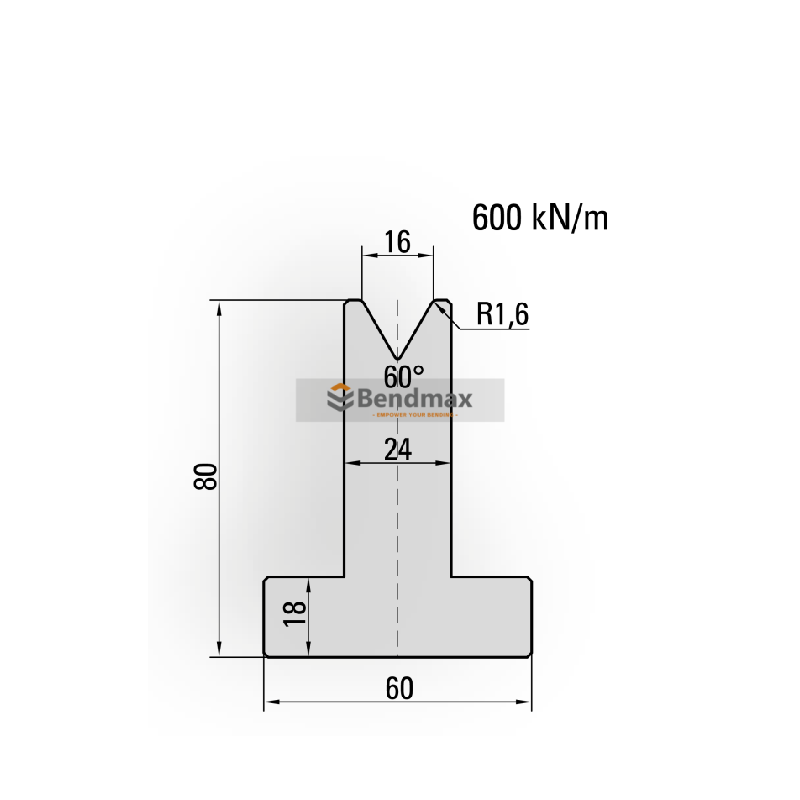

A matriz em V simples apresenta uma abertura em V retificada com precisão e é amplamente utilizada em aplicações padrão de dobra a ar. É ideal para prensas dobradeiras CNC de pequeno e médio porte que exigem alta precisão de dobra, desempenho de conformação estável e configuração rápida.
Com apenas um sulco em V, os operadores podem obter resultados de dobra consistentes e um alinhamento de ferramentas mais fácil durante a produção. Matrizes com um único sulco em V são comumente usadas para aço inoxidável, aço carbono, alumínio e outros materiais de chapa metálica. As matrizes com um único sulco em V são as matrizes inferiores mais tradicionais e amplamente utilizadas.
Os ângulos de matriz mais comuns incluem 30°, 60°, 85°, 86° e 90°, adequados para produzir ângulos de dobra de 90° ou mais, dependendo do retorno elástico do material e do método de dobra.
 |  |  |
As vantagens incluem:
| Os tipos mais comuns incluem:
| Aplicações:
|

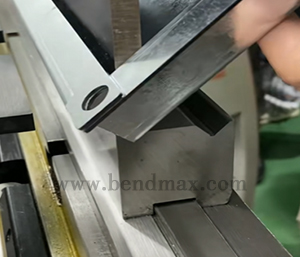

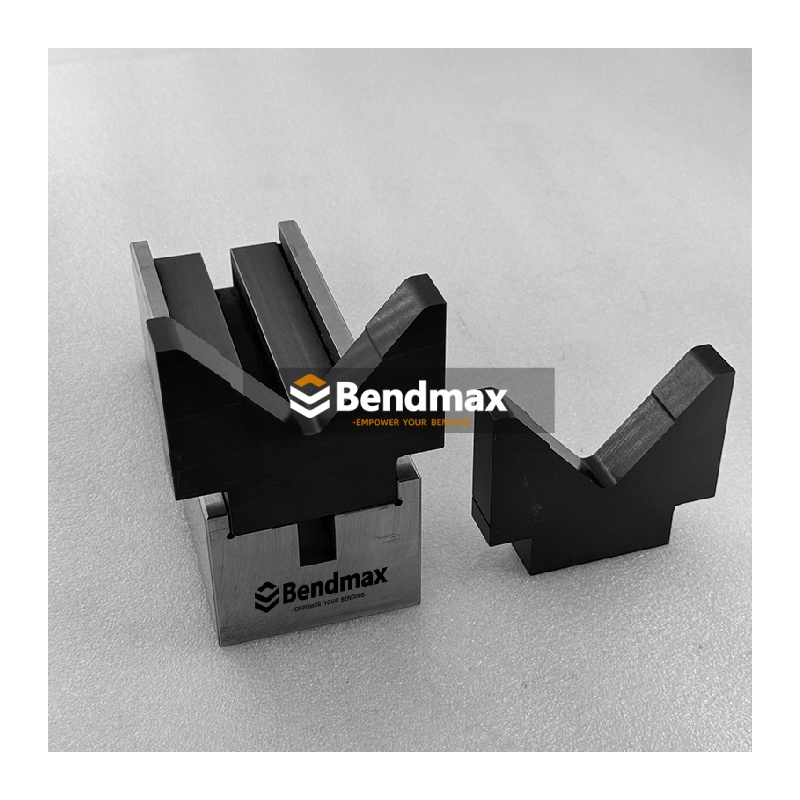

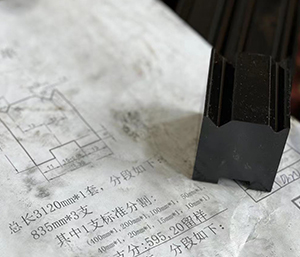

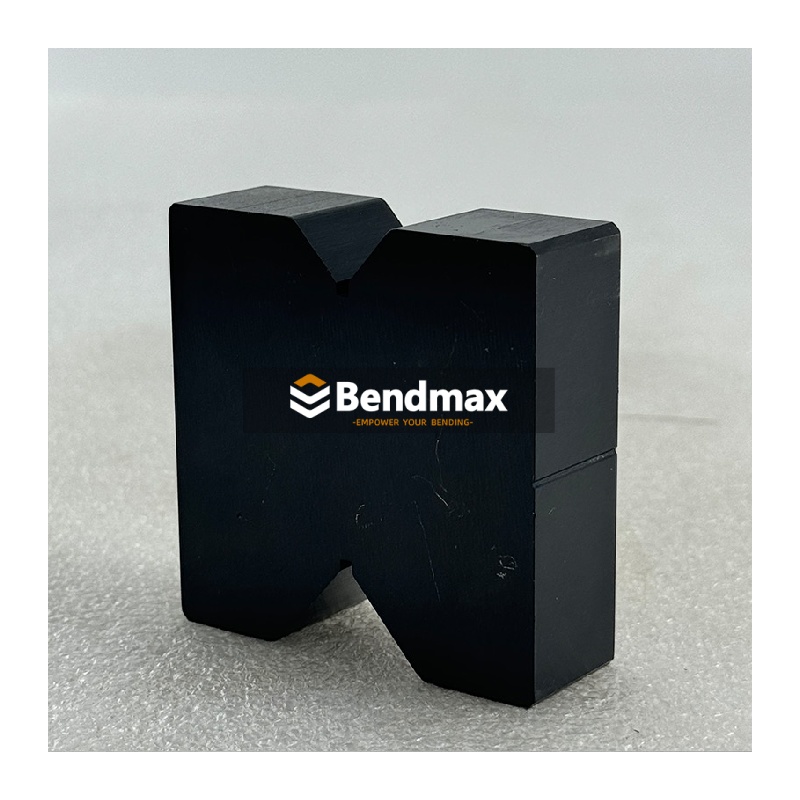

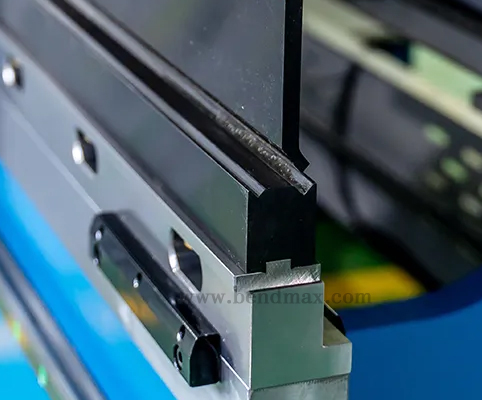

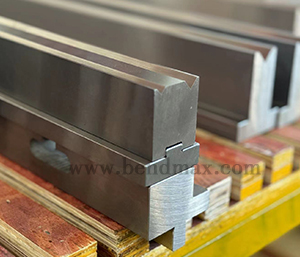

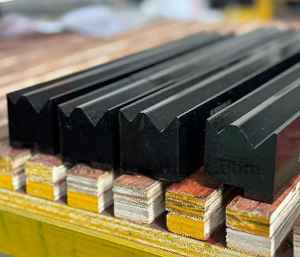

A matriz Double V possui duas aberturas em V diferentes no mesmo corpo, permitindo que os operadores alternem entre tamanhos de ranhura sem precisar trocar as ferramentas. Esse design melhora significativamente a eficiência da produção e reduz o tempo de inatividade da máquina durante operações de dobra em múltiplas espessuras.
É especialmente adequado para oficinas de chapas metálicas que processam diferentes espessuras de material ou múltiplas dobras em um único ciclo de produção. As matrizes de dupla V oferecem flexibilidade, economia de custos e configuração mais rápida em comparação com ferramentas de abertura única.
Os ângulos de matriz mais comuns incluem 30°, 60°, 85° e 86°, adequados para diversas aplicações de curvatura a ar e curvatura por baixo.
Exemplos:
Elas oferecem excelente flexibilidade, ao mesmo tempo que reduzem o estoque de ferramentas.
 |  |  |
Construção em aço ferramenta de alta resistência
Materiais comuns:
Vantagens:
Os clichês modernos de duplo V geralmente incluem:
O tempo de configuração pode ser reduzido para:
Um terço dos sistemas de ferramentas tradicionais.

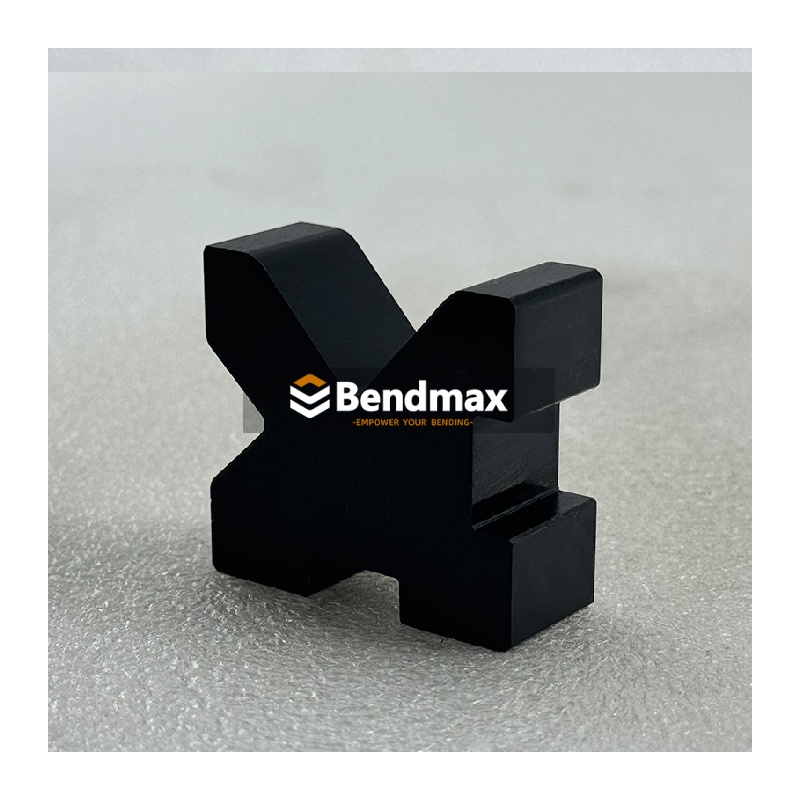

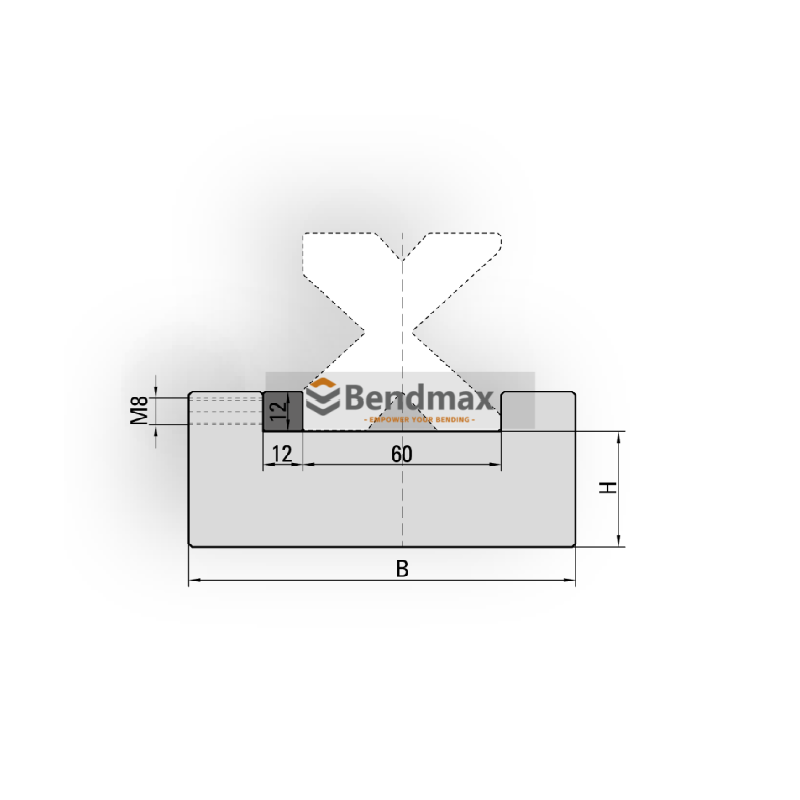

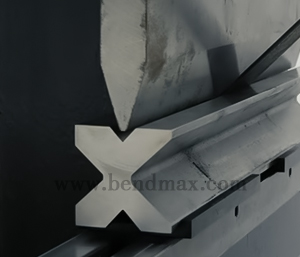

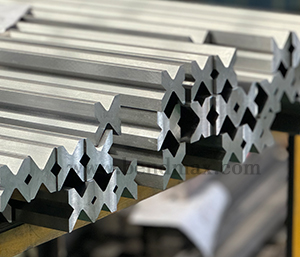

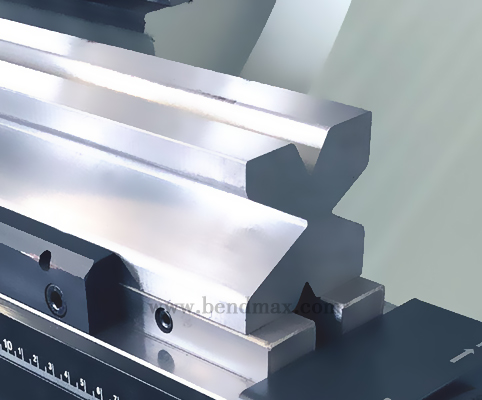

A matriz Four V Die é uma matriz de dobradeira versátil com múltiplas aberturas, projetada com quatro ranhuras em V diferentes em cada um dos quatro lados do corpo da ferramenta. Os operadores podem girar a matriz para selecionar rapidamente diferentes tamanhos de abertura em V para diversas espessuras de chapa e requisitos de dobra.
Essa ferramenta é amplamente utilizada em ambientes de produção de chapas metálicas com alta variedade de materiais, onde flexibilidade, redução na troca de ferramentas e configuração eficiente da máquina são essenciais. É adequada para dobrar aço inoxidável, aço carbono, chapas galvanizadas e alumínio.
Quatro matrizes em V estão disponíveis em múltiplas combinações de abertura em V e configurações de ângulo para suportar a dobra de precisão para diferentes aplicações e geometrias de peças.
Combinações típicas:
| Vantagens:
|  |

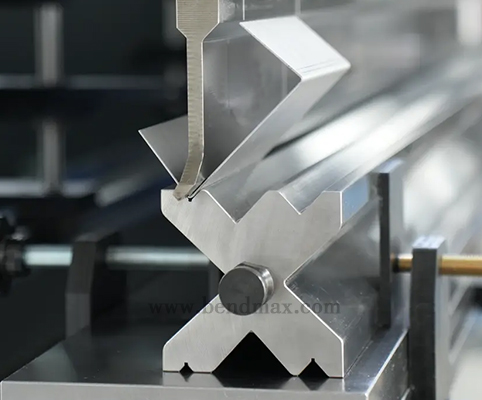

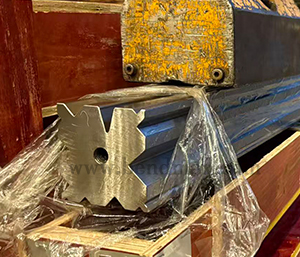

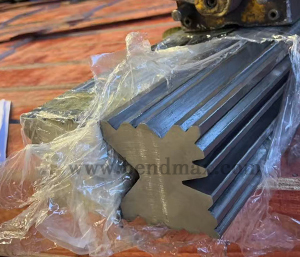

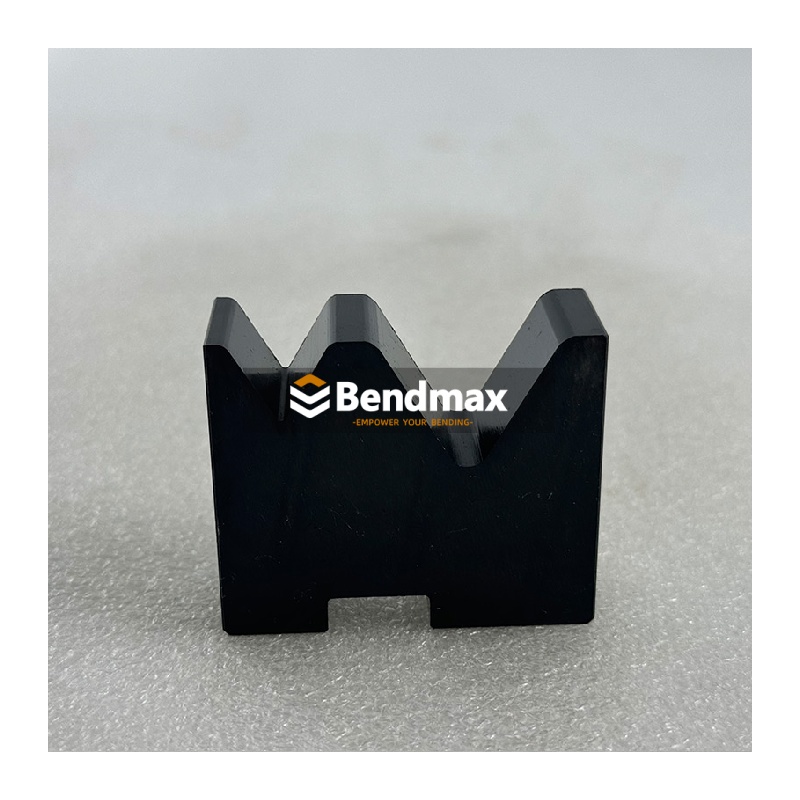

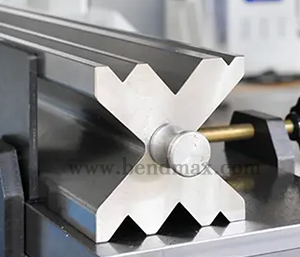

O Matriz inferior da prensa dobradeira multi-v É uma matriz inferior para prensa dobradeira altamente flexível, projetada com múltiplas aberturas em V em um único corpo de ferramenta. Isso permite que os operadores selecionem rapidamente os tamanhos de ranhura em V adequados para diferentes espessuras de material e requisitos de dobra, sem a necessidade de trocas frequentes de matriz.
Essa ferramenta melhora significativamente a eficiência de preparação, reduz o estoque de ferramentas e aumenta a flexibilidade de produção em ambientes de fabricação de chapas metálicas que lidam com diversas aplicações de dobra.
Matrizes Multi-V são comumente usadas para dobrar no ar chapas de aço inoxidável, aço carbono, alumínio e aço galvanizado. Diferentes combinações de aberturas em V ajudam a obter raios de curvatura precisos, ângulos estáveis e qualidade de conformação consistente em diversas peças.
Disponíveis em múltiplas configurações angulares, como 30°, 60°, 85° e 86°, as matrizes Multi-V são ideais para produção de alta eficiência em prensas dobradeiras CNC e operações de dobra multifuncionais.
São ideais para:
|  |  |

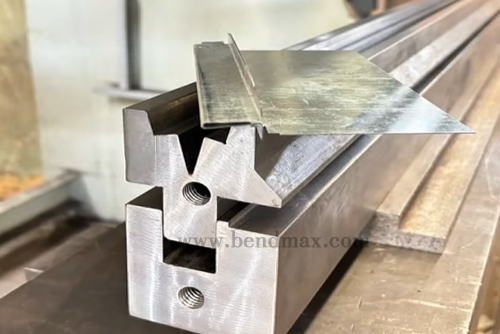

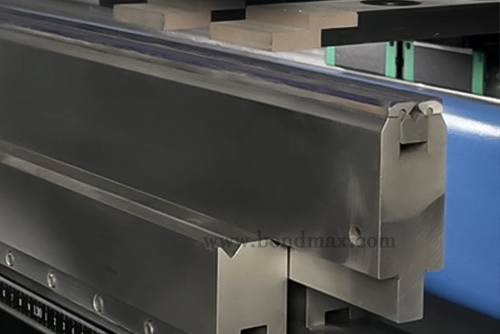

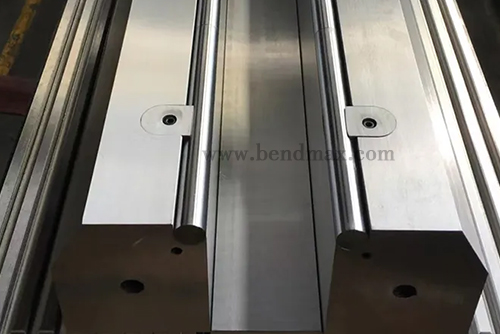

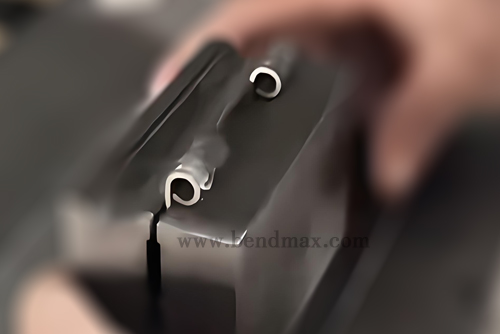

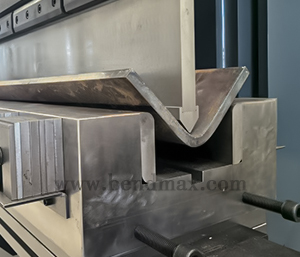

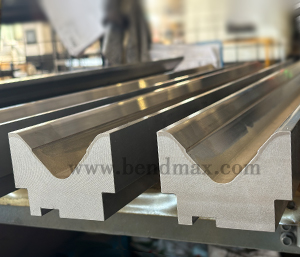

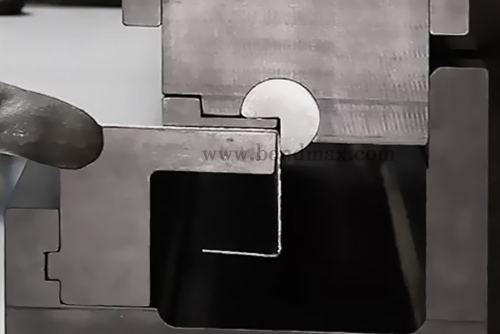

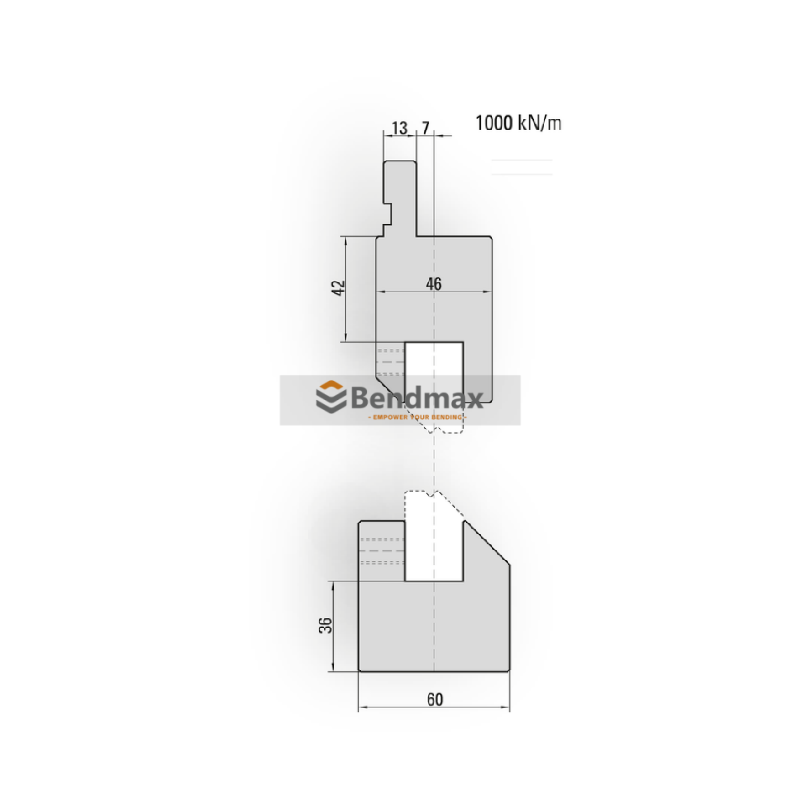

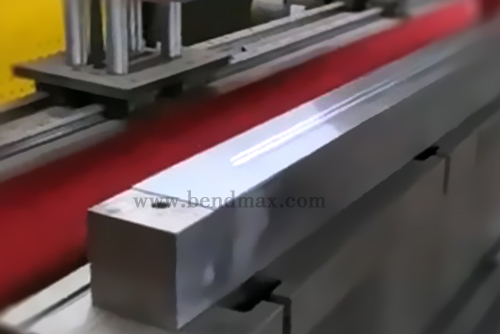

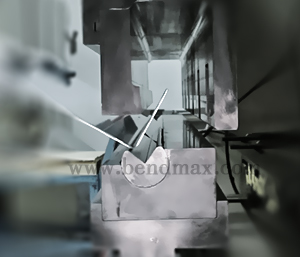

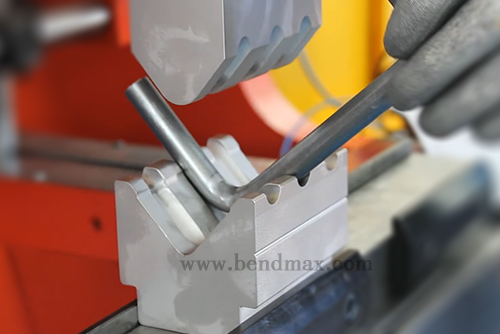

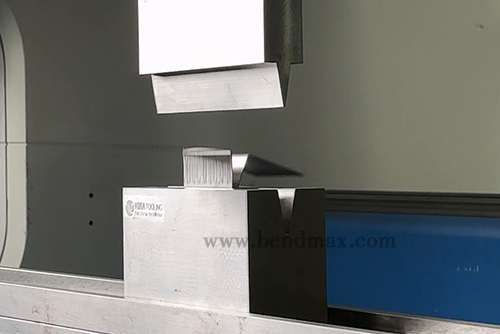

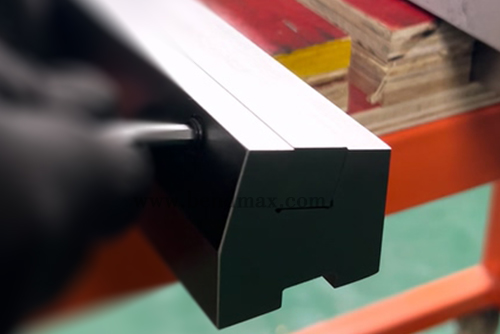

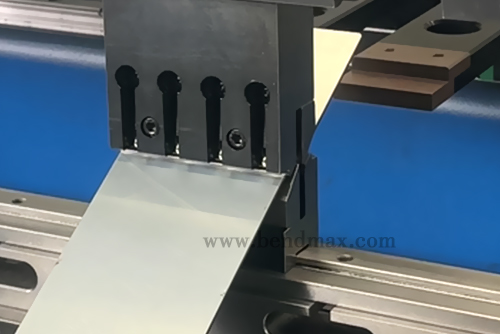

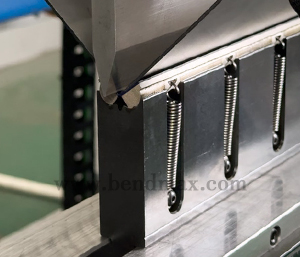

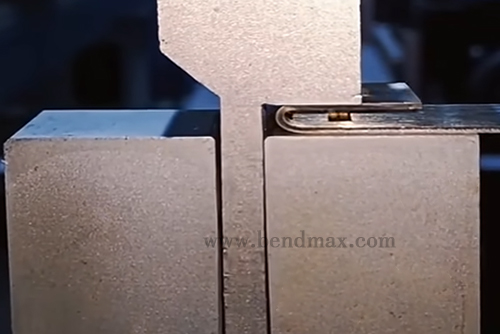

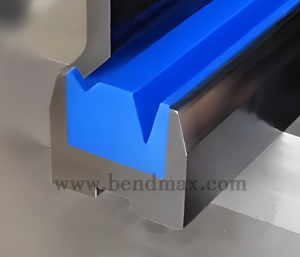

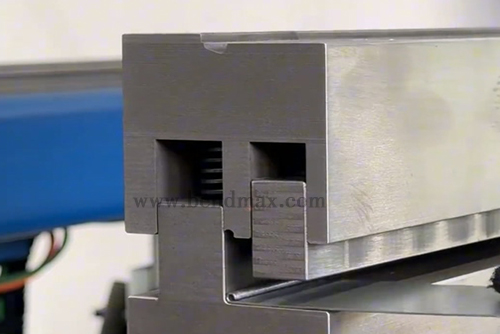

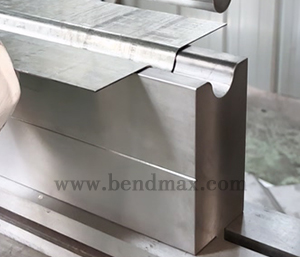

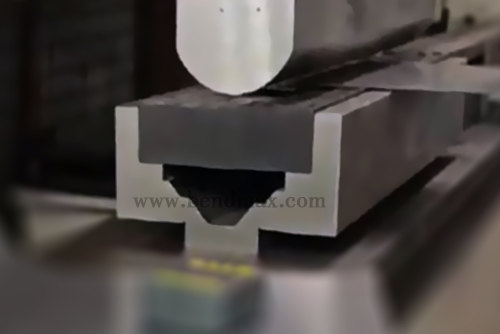

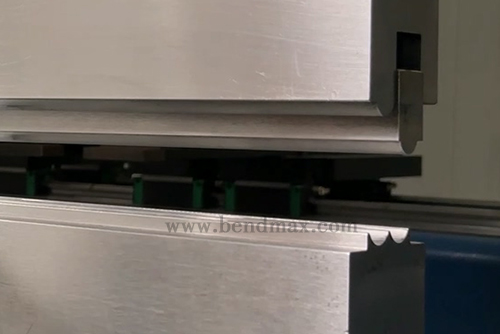

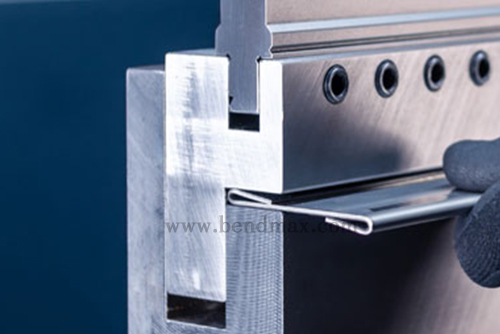

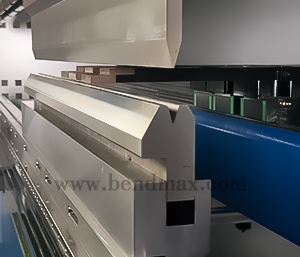

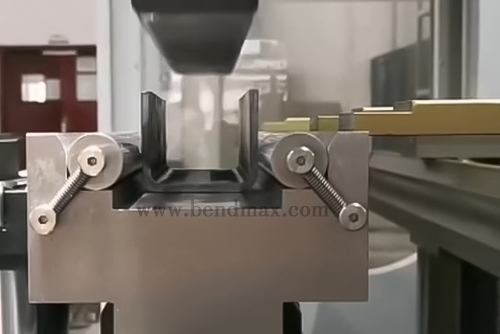

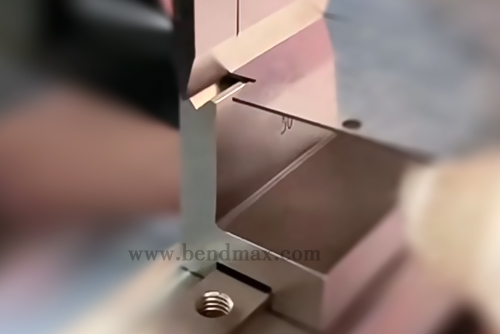

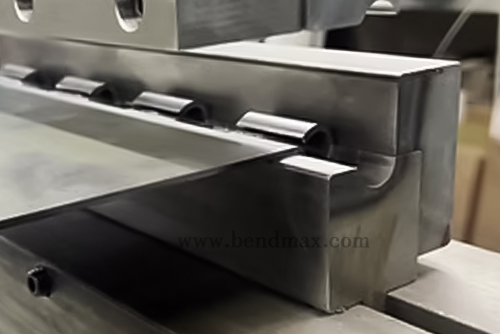

Além dos chips V-die padrão, muitos Matrizes de dobra de chapa metálica personalizadas Foram desenvolvidas para aplicações de curvatura complexas.
Os principais exemplos incluem:
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
Cada matriz é projetada para solucionar desafios específicos de produção, ao mesmo tempo que melhora a eficiência e a consistência das peças.
Site oficial da BENDMAX fornece:
Compatível com:
|
As matrizes inferiores de uma prensa dobradeira são muito mais do que simples ranhuras em V.
Eles influenciam diretamente:
Ao lidar com aplicações complexas como:
O suporte profissional em ferramentas torna-se essencial.
Este artigo aborda principalmente as matrizes inferiores de prensas dobradeiras.

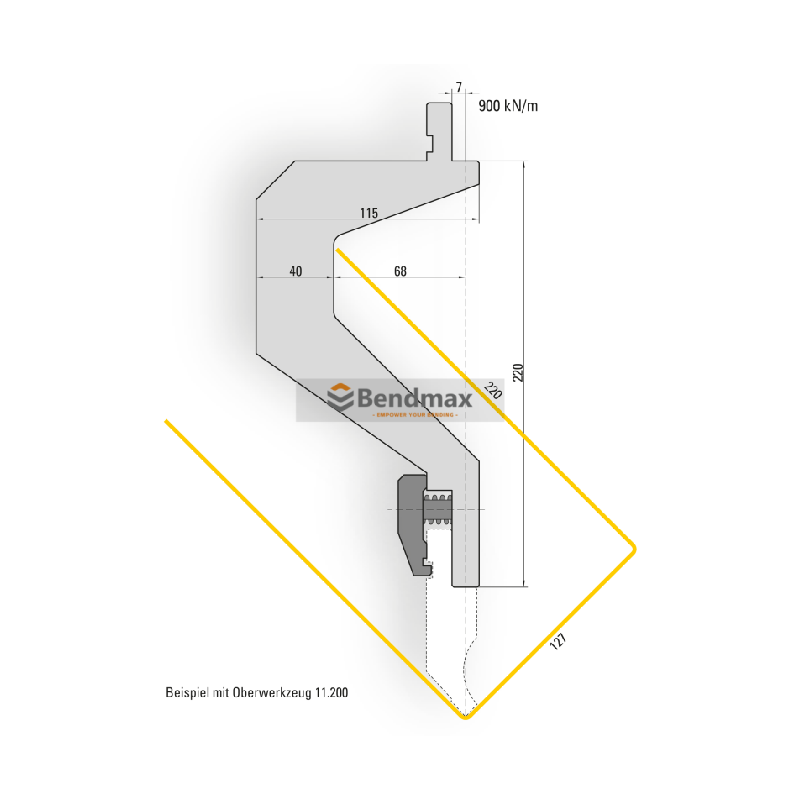

No entanto, outros componentes são igualmente importantes, incluindo:
Você pode explorar conhecimentos mais aprofundados sobre prensas dobradeiras profissionais através de artigos relacionados em nosso site.
