Explorando a dobra sem marcas em peças trabalhadas em prensas dobradeiras.

Como obter dobras sem marcas na fabricação de chapas metálicas

Soluções para dobra em prensa dobradeira sem marcas

Na fabricação moderna de chapas metálicas, a qualidade da superfície está se tornando tão importante quanto a precisão da dobra. Indústrias como a de elevadores, equipamentos de cozinha, decoração arquitetônica, eletrônicos de consumo e interiores automotivos exigem superfícies impecáveis, sem arranhões, marcas de pressão ou amassados ​​de matriz.

No entanto, a dobra tradicional em prensa dobradeira frequentemente deixa marcas visíveis em aço inoxidável, alumínio, chapas revestidas, metais com acabamento espelhado e materiais pintados. Esses defeitos aumentam os custos de retrabalho e reduzem o valor do produto.

Para resolver este problema e evitar marcas de dobra em chapas metálicasOs fabricantes estão adotando cada vez mais tecnologias avançadas. soluções de ferramentas para prensa dobradeira sem marcasEste artigo explica os métodos mais eficazes para alcançar resultados impecáveis, mantendo a precisão da dobra e a produtividade.

O que causa marcas de dobra em chapas metálicas?

Antes de escolher uma solução, é importante entender por que as marcas de dobra aparecem.

Durante o processo de dobra, a chapa metálica desliza e pressiona a superfície da matriz em V sob alta pressão. Atrito, força concentrada e más condições da superfície da matriz podem criar:

• Arranhões
• Linhas de pressão
• Indentação da superfície
• Danos no revestimento
• marcas de arrasto do rolo

Esses problemas são especialmente visíveis em:

• Aço inoxidável espelhado
• Aço inoxidável escovado
• Chapas de alumínio
• Aço galvanizado
• Materiais pintados ou revestidos
• Painéis decorativos de chapa metálica

A chave para uma dobra sem marcas é reduzir o atrito e distribuir a pressão uniformemente durante a conformação.

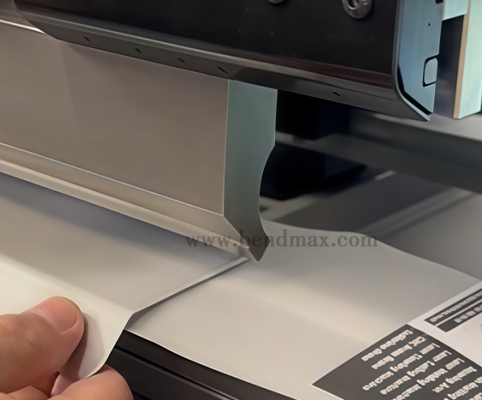

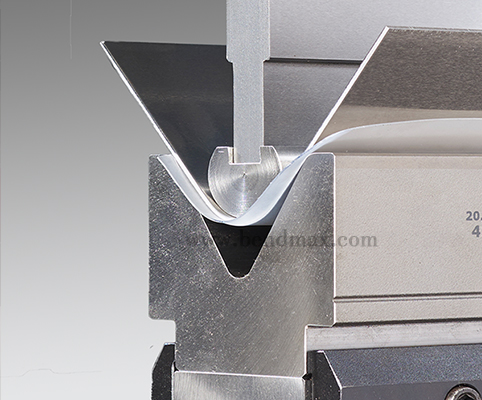

1. Sistemas de filme e tensionador sem marcas

Um dos métodos mais simples é usar um película protetora sem marcas entre a chapa metálica e a matriz inferior.

A película atua como uma barreira protetora que absorve o atrito durante a flexão e impede o contato direto metal com metal.

Como funciona

Uma película protetora flexível é inserida entre a peça de trabalho e a matriz em V. Durante a dobra, a película move-se juntamente com a chapa, reduzindo riscos e amassados.

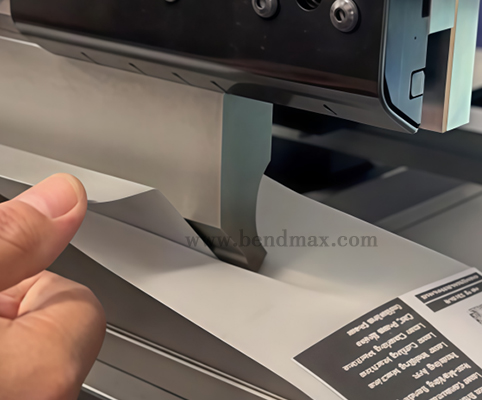

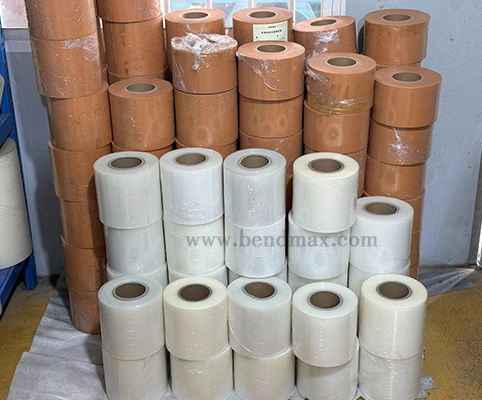

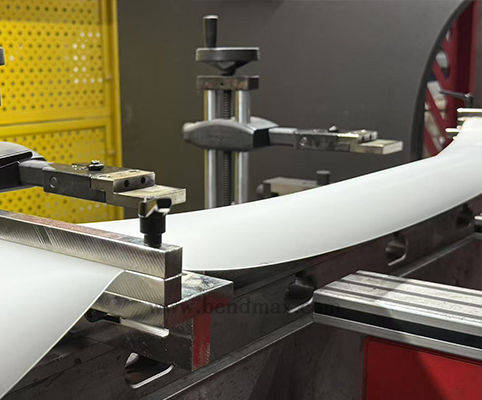

Película protetora para operações de dobra em prensa dobradeira

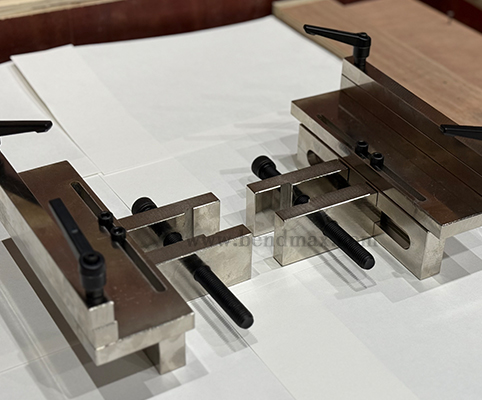

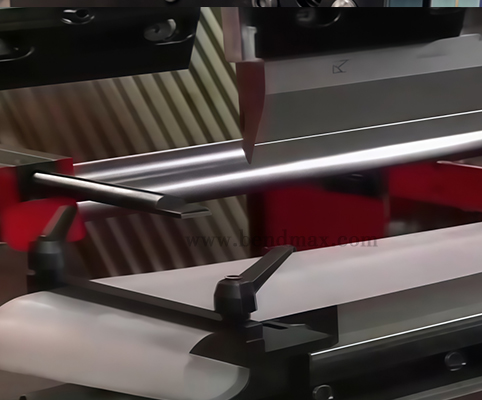

Suporte e posicionador de película protetora

Principais características

• Disponível em diferentes espessuras.
• Fácil de instalar e substituir.
• Baixo custo de investimento
• Adequado para proteção temporária.

Vantagens

• Simples e econômico
• Compatível com a maioria das matrizes V padrão
• Eficaz para proteção cosmética leve.

Limitações

• A película se desgasta rapidamente.
• Requer substituição frequente.
• Pode afetar ligeiramente a precisão angular na dobra de precisão.

Aplicações típicas

• Painéis decorativos em aço inoxidável
• Chapas de alumínio escovado
• Componentes cosméticos leves

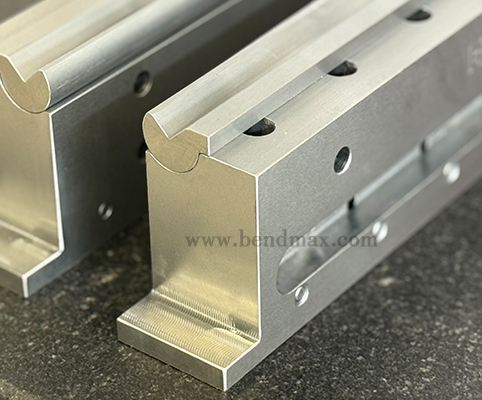

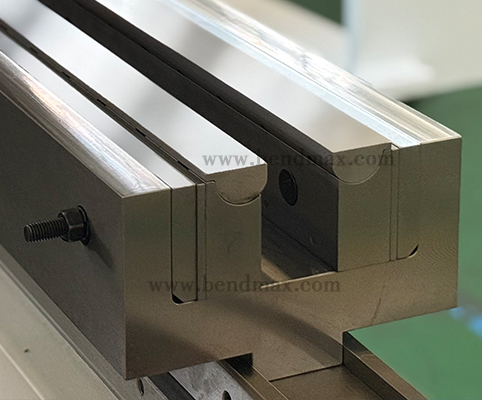

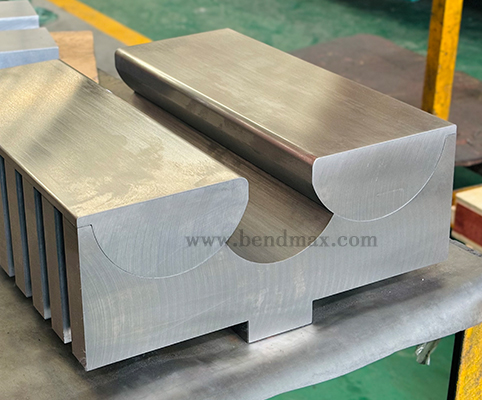

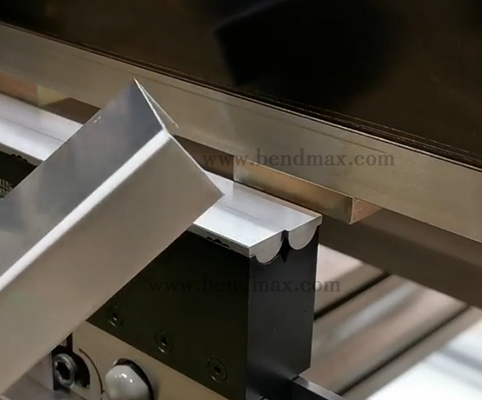

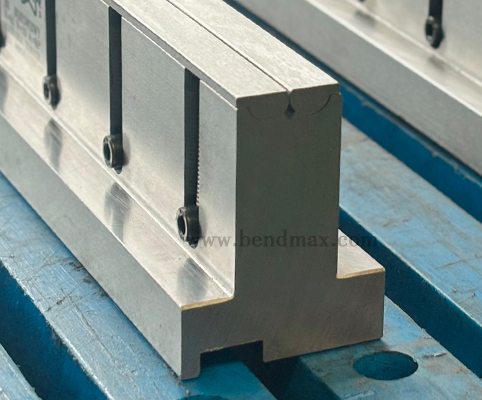

2. Matrizes rotativas sem marca / Ferramentas de dobra de asa

Matrizes de dobra rotativa estão entre as soluções mais avançadas para curvatura sem riscos.

O uso das ferramentas de dobra inferiores Bendmax Rotabend ajuda a reduzir as marcas, pois as pás rígidas do rotor giram durante a dobra, em vez de arrastarem pela superfície da chapa.

Essas matrizes possuem um mecanismo de aba rotativa na matriz inferior. Conforme o punção pressiona a chapa na posição correta, a aba gira para manter o contato com a superfície sem atrito de deslizamento.

Por que as matrizes rotativas funcionam melhor: As matrizes em V tradicionais criam atrito de deslizamento. As matrizes rotativas convertem o movimento de deslizamento em movimento rotacional, reduzindo significativamente os danos à superfície.

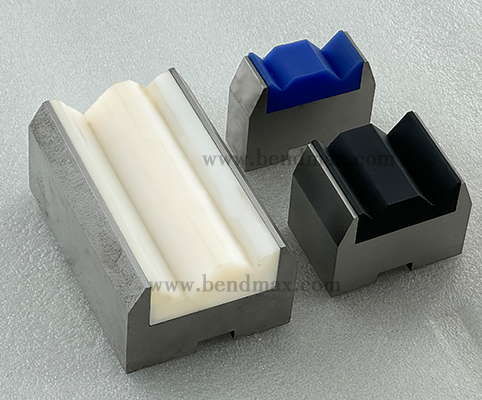

3. Matrizes de prensa dobradeira com inserto de nylon

Matrizes de inserção de nylon sem marca Utilizam-se materiais de nylon substituíveis incorporados na área de contato da matriz inferior. Devido à alta elasticidade e ao baixíssimo coeficiente de atrito do nylon, ele reduz significativamente as marcas mecânicas na superfície da chapa.

Estrutura: O inserto de nylon mantém a mesma geometria de abertura em V das matrizes de aço padrão, ao mesmo tempo que adiciona uma superfície de contato mais macia.

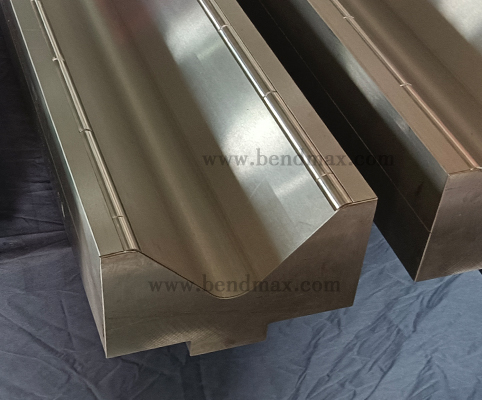

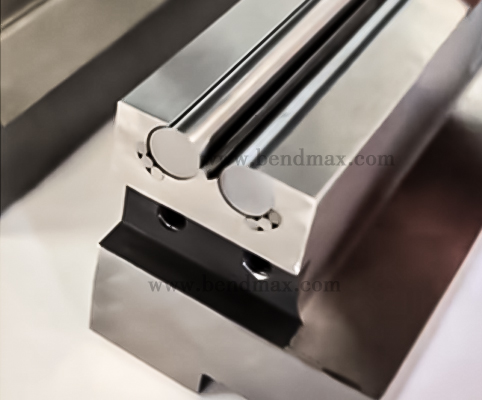

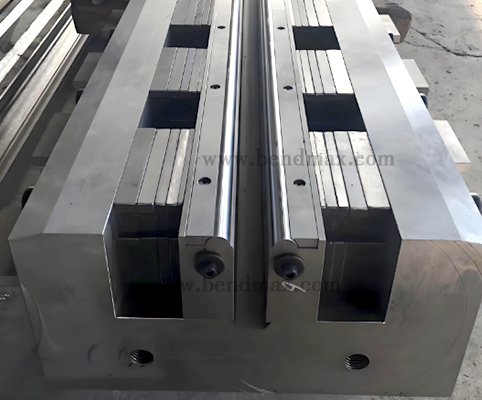

4. Ferramentas de prensa dobradeira sem marcas do tipo rolo

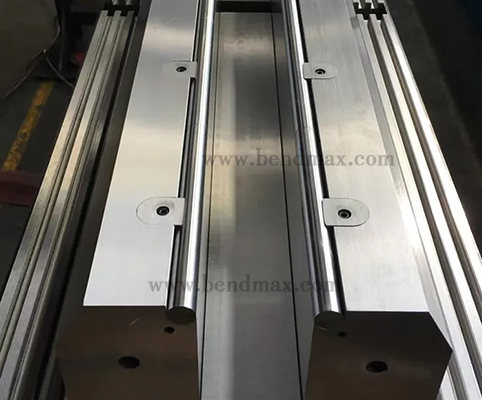

Matrizes sem marca (tipo rolo) / Matrizes sem marca com rolo interno Utilizam-se rolos rotativos de liga dura integrados na matriz inferior.

À medida que a chapa se dobra, os rolos giram sincronizadamente com o movimento dela. Isso transforma o atrito de deslizamento em atrito de rolamento, reduzindo drasticamente arranhões e marcas de pressão.

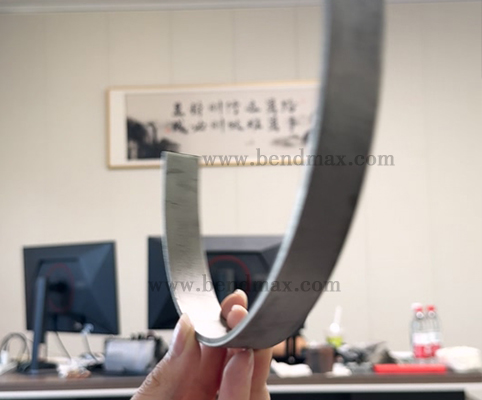

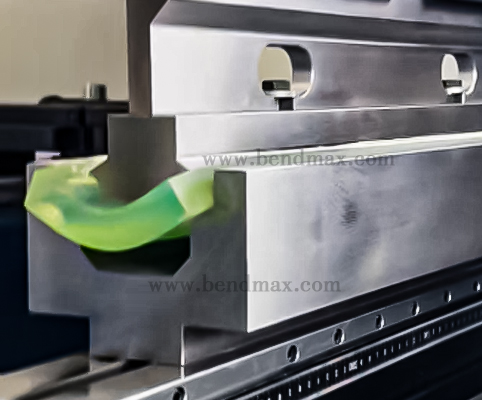

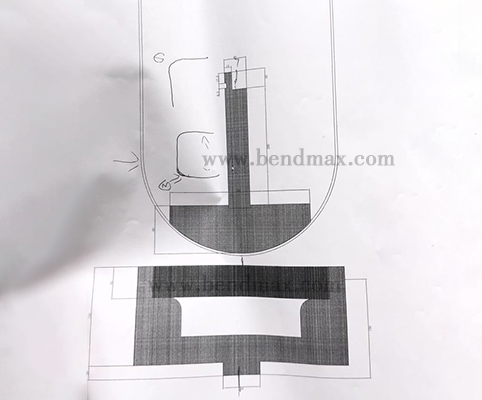

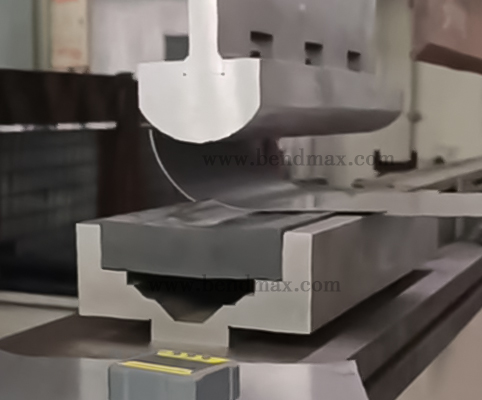

5. Ferramentas para prensa dobradeira com inserto de poliuretano

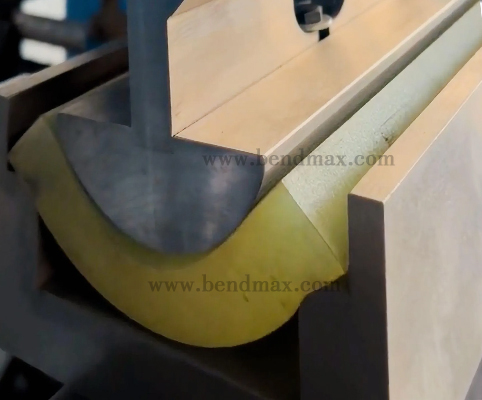

Ferramentas de prensa dobradeira de poliuretano Utiliza inserções elásticas macias para amortecer a chapa durante a dobra. Essas inserções distribuem a pressão da dobra uniformemente e evitam marcas por contato direto e rígido.

As inserções de contato macio podem ser feitas de PoliuretanoNylon, ou Materiais à base de borrachaOs insertos de poliuretano são especialmente adequados para curvar perfis com raios e materiais decorativos delicados.

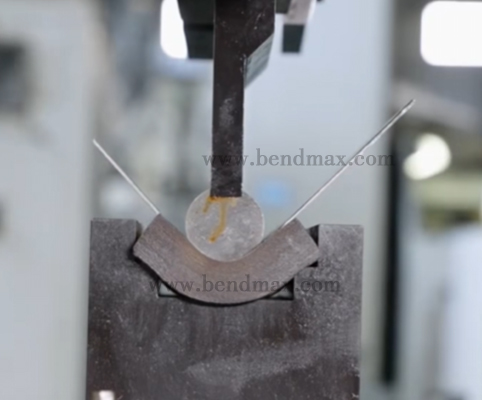

6. Ferramentas personalizadas para prensa dobradeira sem marcas

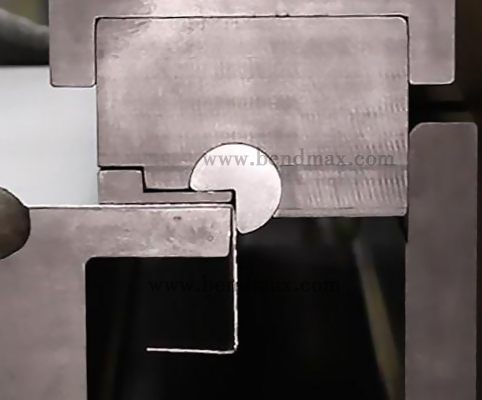

Curva de limpeza personalizada

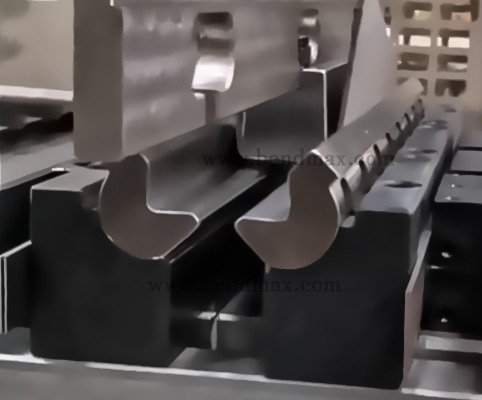

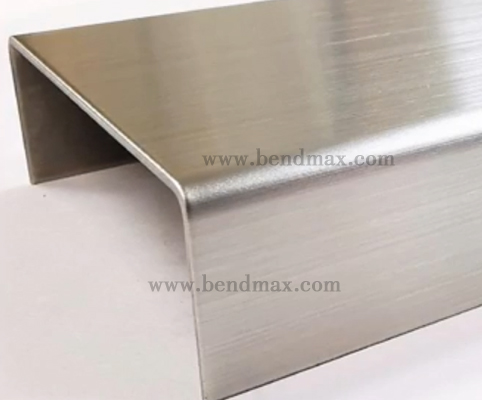

Dobra personalizada de canaletas em U

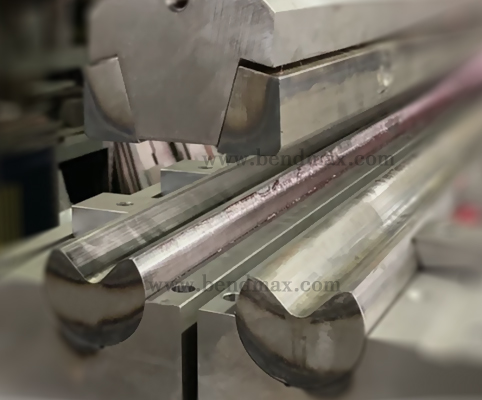

Dobra de canal personalizada

Para geometrias complexas ou superfícies altamente sensíveis, ferramentas personalizadas que não deixam marcas costumam ser a melhor solução.

Essas ferramentas são projetadas especificamente de acordo com: tipo de material, espessura do material, raio de curvatura, requisitos de acabamento superficial, geometria do produto e volume de produção.

As ferramentas personalizadas podem combinar: estruturas rotativas, inserções de poliuretano, sistemas de rolos, revestimentos de superfície especiais e estruturas de curvatura em múltiplos estágios.

Principais vantagens das ferramentas de dobra sem marcas

As modernas ferramentas de prensa dobradeira sem marca oferecem benefícios significativos em termos de eficiência de fabricação, controle de qualidade e redução de custos.

1. Proteção de Superfície

Previne arranhões, amassados ​​e marcas de pressão em materiais sensíveis.

2. Redução de retrabalho e desperdício

Menos defeitos superficiais significam menores taxas de rejeição e uma qualidade de produção mais estável.

3. Ampla compatibilidade de materiais

Indicado para:

• Aço inoxidável, alumínio, aço galvanizado
• Chapas pintadas, metais decorativos

4. Maior vida útil da ferramenta

Pastilhas substituíveis prolongam a vida útil geral do sistema de ferramentas.

5. Maior Eficiência de Produção

Reduz a necessidade de películas protetoras e operações secundárias de polimento.

Como escolher a ferramenta certa para prensa dobradeira sem marcas

A escolha da solução de dobra sem marcas mais adequada depende de diversos fatores técnicos.

Requisitos de acabamento de superfície

Diferentes acabamentos exigem diferentes níveis de proteção (acabamento espelhado, acabamento escovado, superfícies pintadas, materiais revestidos). Quanto mais sensível a superfície, mais suave e delicado deve ser o contato da ferramenta.

Espessura e resistência do material

Materiais mais espessos ou de alta resistência exigem sistemas de inserção mais robustos para manter a precisão angular. Sistemas de inserção macios podem deformar-se sob tonelagem excessiva.

Ângulo de curvatura e abertura em V

A correspondência adequada entre o raio do punção, a abertura em V, a espessura do material e o ângulo de dobra é essencial para manter a consistência da dobra e evitar a deformação do material.

Geometria da peça

Formas complexas, como caixas profundas, curvas de grande raio, perfis em forma de U e curvas em vários estágios, muitas vezes exigem estruturas de ferramentas especializadas que não deixam marcas.

Volume de produção e orçamento

• A produção em grande escala favorece sistemas rotativos ou de rolos duráveis.
• A produção em pequenos lotes pode se beneficiar de soluções de inserção modulares.
• Os sistemas de insertos substituíveis geralmente oferecem o melhor equilíbrio entre o custo inicial das ferramentas, as despesas de manutenção e a vida útil a longo prazo.

Qual a melhor solução de dobra sem marcas?

Não existe uma solução única adequada para todas as aplicações de curvatura.

À medida que as expectativas dos clientes em relação à qualidade da aparência continuam a aumentar, dominar... dobra de chapa metálica sem riscos Está se tornando um requisito fundamental na fabricação moderna.

A escolha da ferramenta correta para prensa dobradeira sem marcas pode:

• Melhorar a aparência do produto
• Reduzir defeitos de produção
• Aumentar a consistência da curvatura
• Custos de fabricação mais baixos
• Aumentar a satisfação do cliente

Seja para dobrar painéis de aço inoxidável para elevadores, alumínio com acabamento espelhado ou chapas metálicas decorativas, investir na solução de dobra sem marcas adequada melhorará significativamente tanto a qualidade do produto quanto a eficiência da produção.
